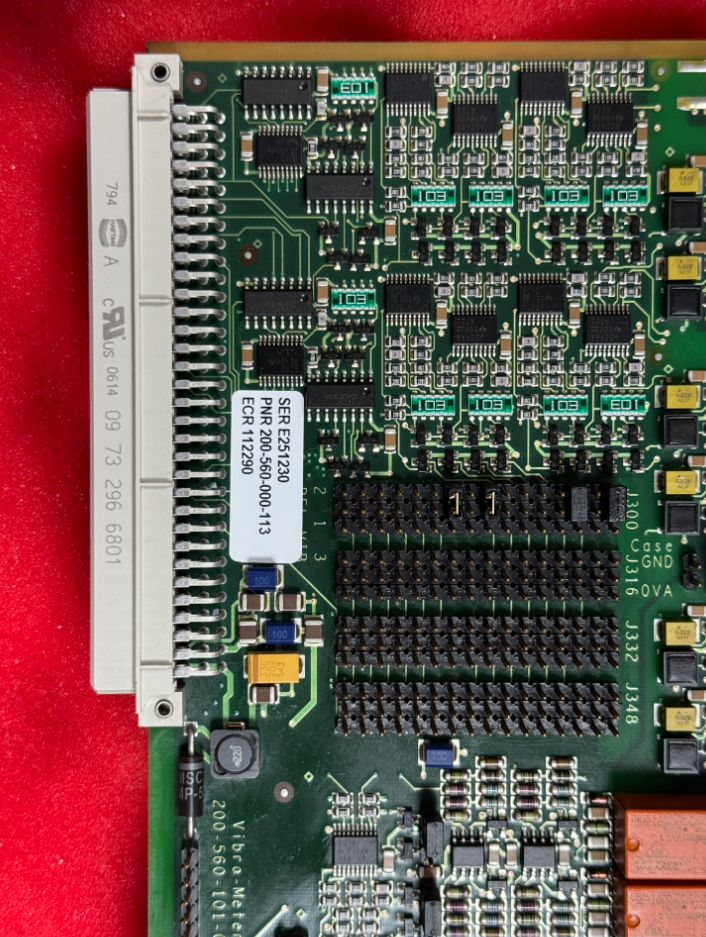

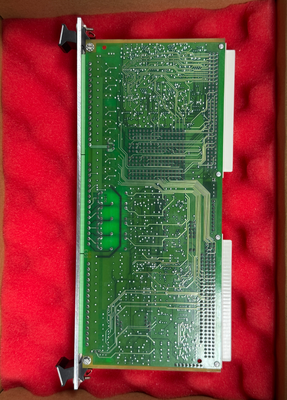

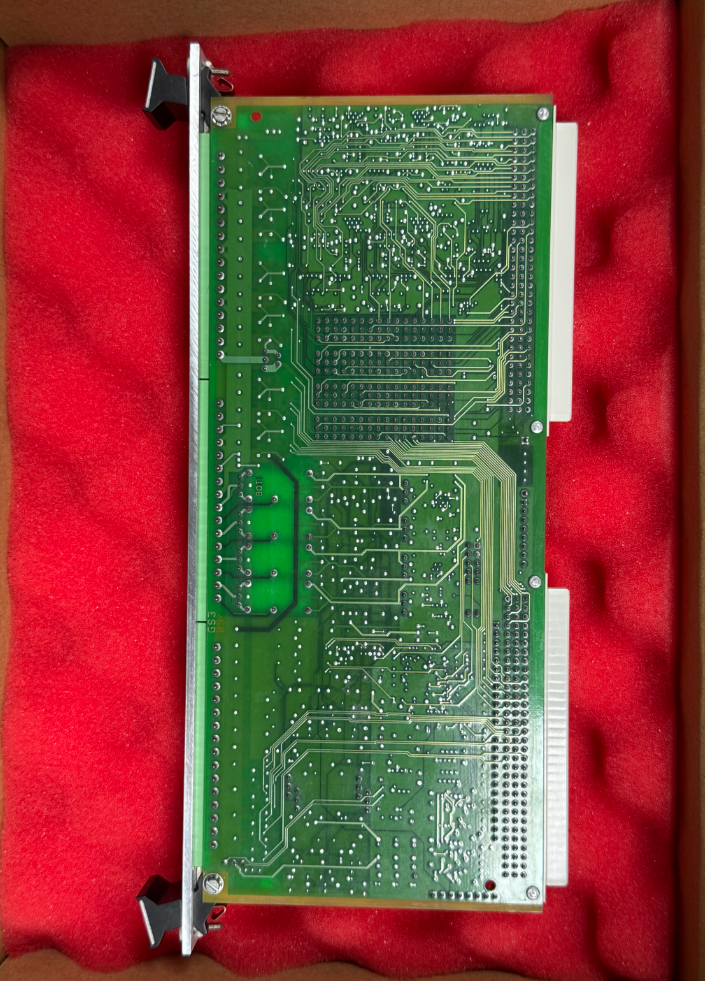

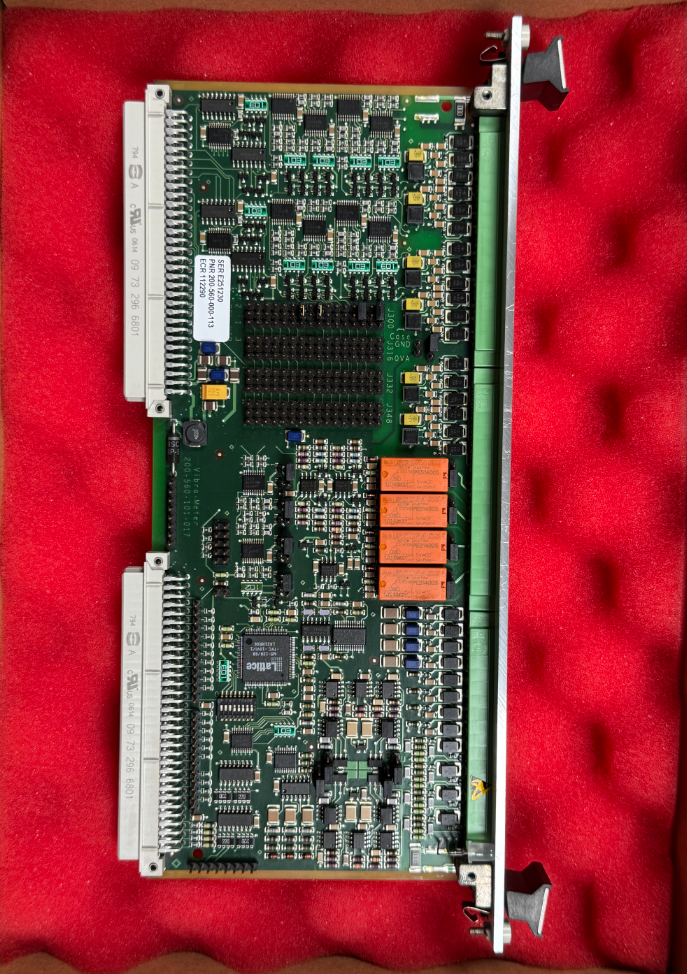

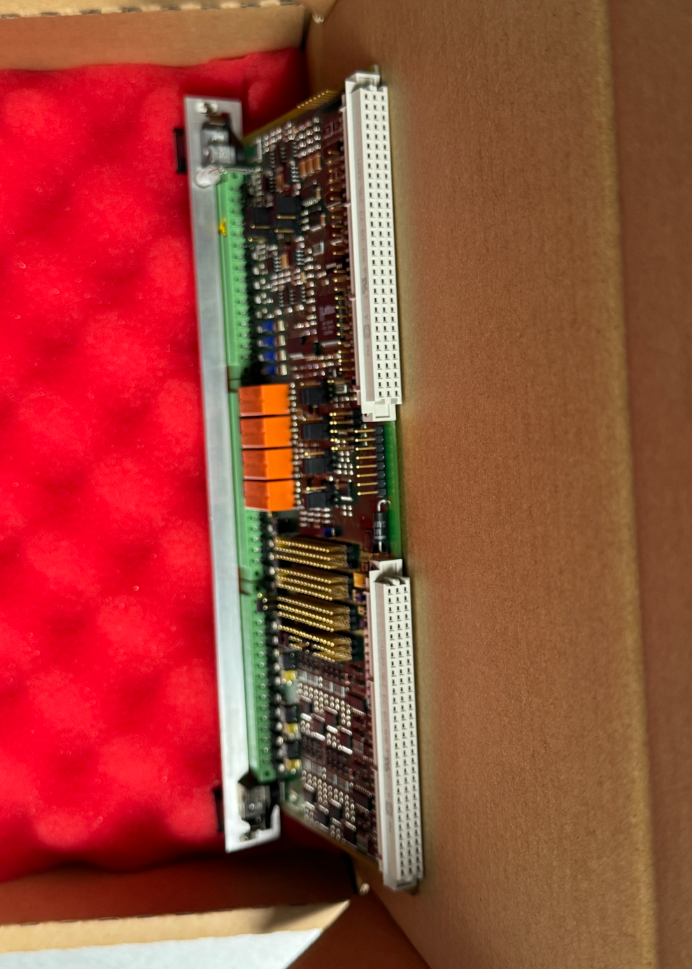

IOC4T 200-560-000-113

• Temperatura pracy: od -25°C do +65°C
• Temperatura przechowywania: -40°C do +85°C
• wilgotność operacyjna: od 0 do 90% (nie kondensacyjna)
• Wilgotność magazynowa: od 0 do 95% (nie kondensacyjna)
• Zasilanie: +5 VDC i ±12 VDC (z zasilania z regału VM600)
• Zużycie energii: +5 VDC: 1,5 W; ±12 VDC: 0,7 W + 0,25 W na kanał wyjściowy prądu

IOC4T 200-560-000-113 to karta córka interfejsu wejściowo-wyjściowego zaprojektowana specjalnie dla systemów ochrony mechanicznej.o pojemności wyjściowej nieprzekraczającej 10 W,Używany jest w parze z płytą główną ochrony mechanicznej MPC4 i służy jako główna karta przekaźnika sygnału do łączenia sygnałów monitorowania wibracji i prędkości jednostki oraz wysyłania alarmów.Późniejsze wersje (PNR 200-560-000-114 i nowsze) są zgodne z RoHS, przy impedancji wyjściowej zmniejszonej do 50 Ω.

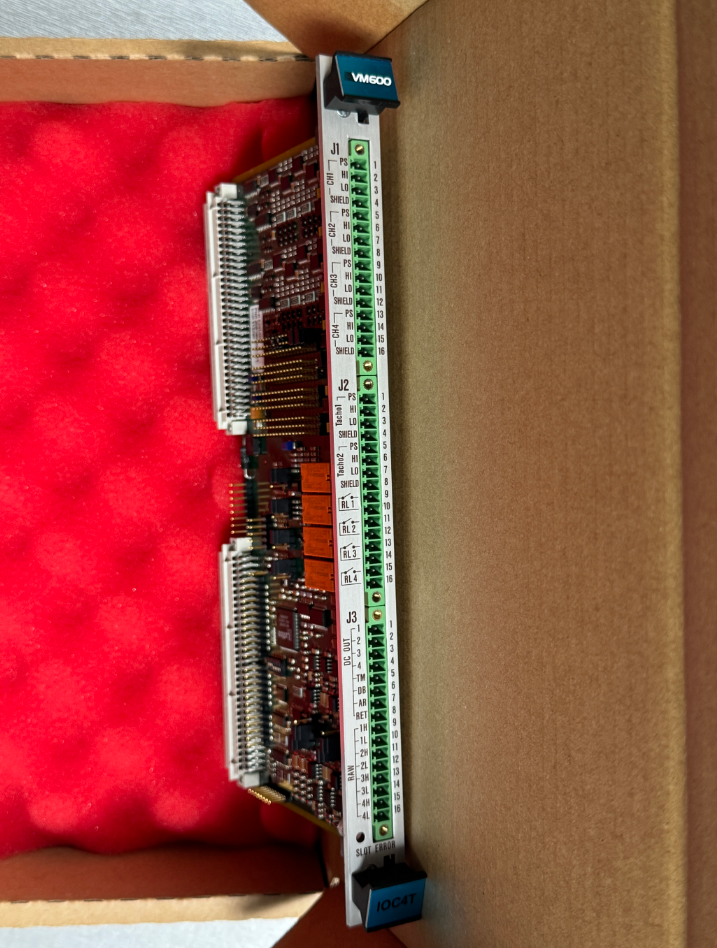

Karta ta działa w trybie niewolniczym i komunikuje się z odpowiednią kartą MPC4 za pośrednictwem interfejsu Industry Pack (IP) za pośrednictwem złącza P2. Its front panel (located at the rear of the ABE04x or ABE056 rack) is equipped with a 48-pin screw terminal connector for connecting transmission cables from the measurement chain (sensors and/or signal conditioners), jak również dla sygnałów wejściowych i wyjściowych do i z zewnętrznych systemów sterowania.

W elektrowniach i stacjach kompresorowych IOC4T 200-560-000-113 jest stosowany do przetwarzania sygnałów prędkości z czujników magnetorezystywnych, koderów optycznych i czujników laserowych,umożliwiające monitorowanie prędkości z precyzją na poziomie nanosekundZ czasem reakcji nadprędkości mniejszym niż 10 ms i programowalnym uruchamianiem progu, zapewnia precyzyjną analizę śledzenia zamówień dla turbin i sprężarek.

1. Karta IOC4T obsługuje wymianę na gorąco, więc nie ma potrzeby wyłączać systemu podczas wymiany kart.
2. Jeśli jest to konieczne, wytrzyj tylko suchą szmatką. Nie używaj mokrych szat ani środków czyszczących chemicznie.
3. Okresowo sprawdzaj karty pod kątem uszkodzeń lub nieprawidłowości.
4. Monitor wskaźników stanu, takich jak LED SLOT ERROR.
5. Dokumentacja szczegółów każdej sesji konserwacyjnej.
