GSI130 244-130-000-20

GSI130 244-130-000-20

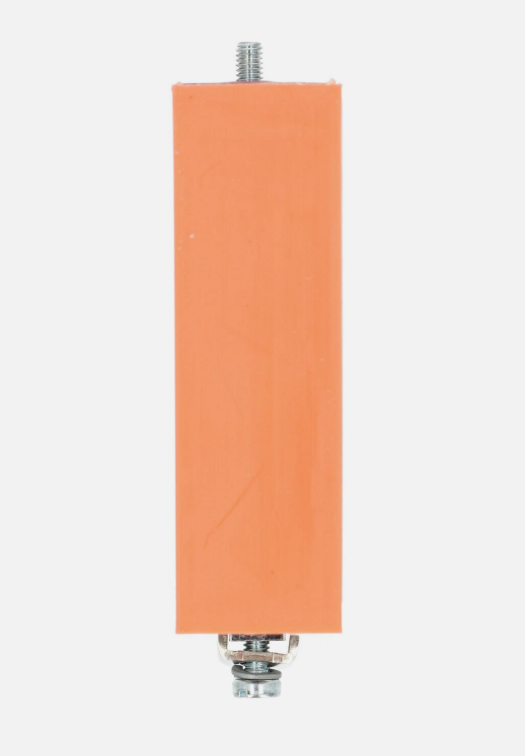

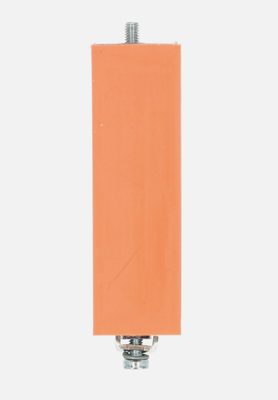

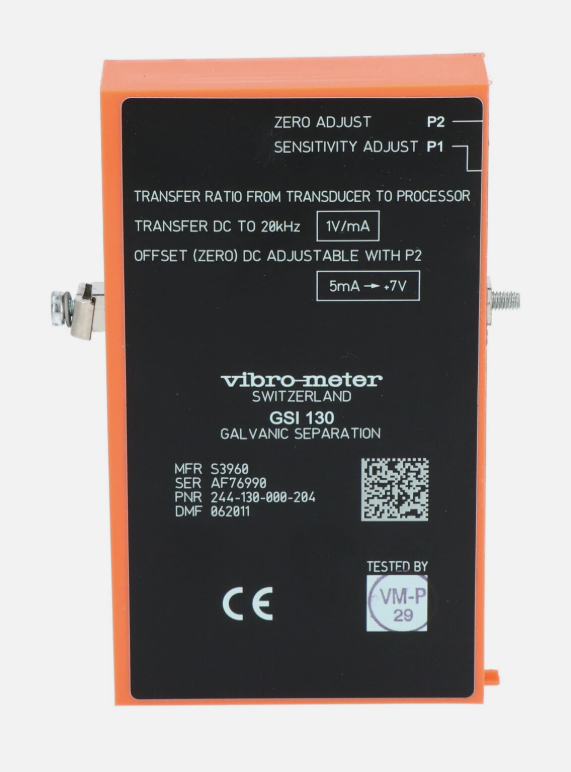

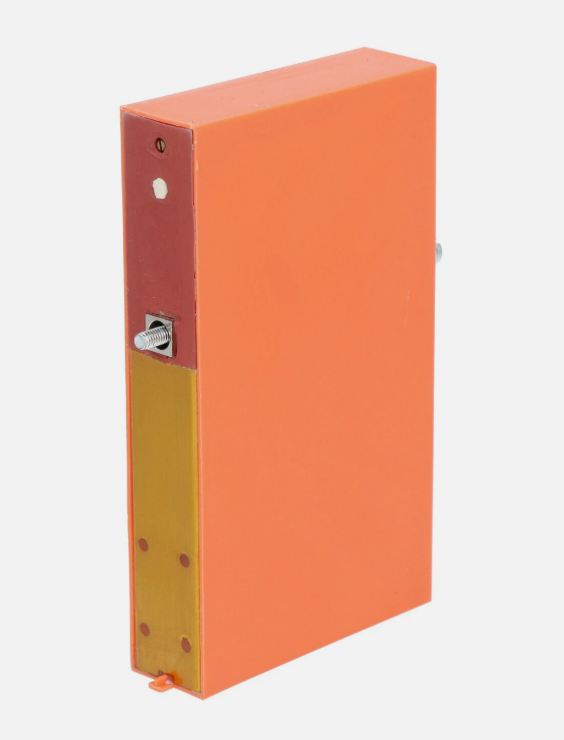

GSI130 (244-130-000-20) to jednostka separacji galwanicznej zaprojektowana w celu zapewnienia izolacji elektrycznej pomiędzy czujnikami/kondycjonerami sygnału i systemami przetwarzania sygnału. Nadaje się do dwuprzewodowych systemów transmisji, zasilając czujniki i kondycjonery sygnału, jednocześnie odczytując ich sygnały wyjściowe.

W szerszych zastosowaniach GSI130 może zasilać dowolny system elektroniczny przy poborze prądu mniejszym niż 20 mA. Urządzenie wysyła sygnał napięciowy proporcjonalny do prądu pobieranego przez kondycjoner sygnału; ten sygnał napięciowy można wykorzystać bezpośrednio do analizy sygnału wyjściowego kondycjonera.

Moduł GSI130 skutecznie zapobiega problemom, takim jak zakłócenia pętli uziemienia, spowodowanym różnicami napięcia pomiędzy punktem pomiarowym a sprzętem przetwarzającym sygnał. Zastosowanie GSI130 eliminuje potrzebę stosowania barier Zenera, które w przeciwnym razie powodowałyby dodatkowe spadki napięcia i ograniczały zarówno długość linii przesyłowej, jak i zakres dynamiki systemu.

• Napięcie zasilania: +24 V ±5%
• Tętnienie (100 Hz): maks. 100 mV na pp.
• Pobór mocy bez obciążenia: ok. 20 mA
• Pobór mocy przy obciążeniu 20 mA: ok. 60 mA
• Pobór mocy zwarciowej: Max. 120 mA
• Napięcie wyjściowe bez obciążenia (do kondycjonera): 18 V ±1 V
• Napięcie wyjściowe przy obciążeniu 20 mA: 16 V ±1 V
• Prąd zwarciowy: 60 mA
• Pasmo przepustowe: DC do 10 kHz ±0,5%, -1 dB przy 20 kHz
• Funkcja przesyłania: 1 V/mA (ustawienie fabryczne, regulowane potencjometrem P1)
• Dryft temperaturowy < 200 ppm/°C
• Liniowość: ±0,5% (w zakresie pomiaru dynamicznego)
• Składowa sygnału DC: regulowana potencjometrem P2; Umin = +2 V, Umax = Napięcie zasilania - 2,5 V
• Szum (maks. sygnał resztkowy): 12 mVpp przy 5 mA DC; 25 mVpp przy 12 mA prądu stałego
• Izolacja galwaniczna (wejście-wyjście) ≥ 4 kV RMS

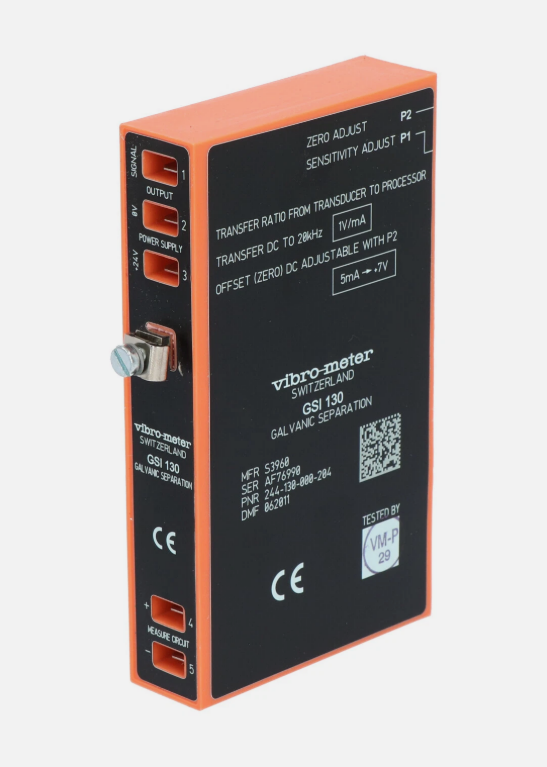

• Połączenia elektryczne: 5 zakładek, typ AMP-Faston 6.3
• Temperatura pracy: 0°C do +55°C
• Temperatura przechowywania: -20°C do +70°C

W systemach monitorowania stanu sprężarek w przemyśle petrochemicznym GSI130 zasila akcelerometry z wyjściem prądowym serii CE i przesyła sygnały czujników na duże odległości do systemu gromadzenia danych w sterowni. Możliwość konwersji µA na mV umożliwia transmisję sygnału na duże odległości – na odległość setek metrów – bez obaw związanych z tłumieniem sygnału.

Jaka jest różnica między GSI130 (244-130-000-20) a GSI122?

GSI122 i GSI130 należą do tej samej serii produktów i mają podobne podstawowe funkcje. Główna różnica polega na tym, że GSI122 nadaje się do stosowania w atmosferach potencjalnie wybuchowych, w przeciwieństwie do GSI130. Jeśli wymagana jest praca w strefie przeciwwybuchowej, należy wybrać GSI122 lub jego następcę, GSI127.

Jakie typy sygnałów czujników obsługuje GSI130?

Obsługuje wejścia sygnału prądowego 0-20 mA i sygnału napięciowego 0-20 VDC. Jest kompatybilny z czujnikami drgań serii CA, CE, PV i VE, czujnikami ciśnienia dynamicznego serii CP i czujnikami zbliżeniowymi serii TQ.

Jaki jest okres gwarancji?

Standardowa gwarancja przemysłowa: 12 miesięcy; przy prawidłowej instalacji i braku przeciążeń żywotność produktu wynosi 5-10 lat.
