TSW101M1 VMD-TSW101-M1-H10-X007-Y02

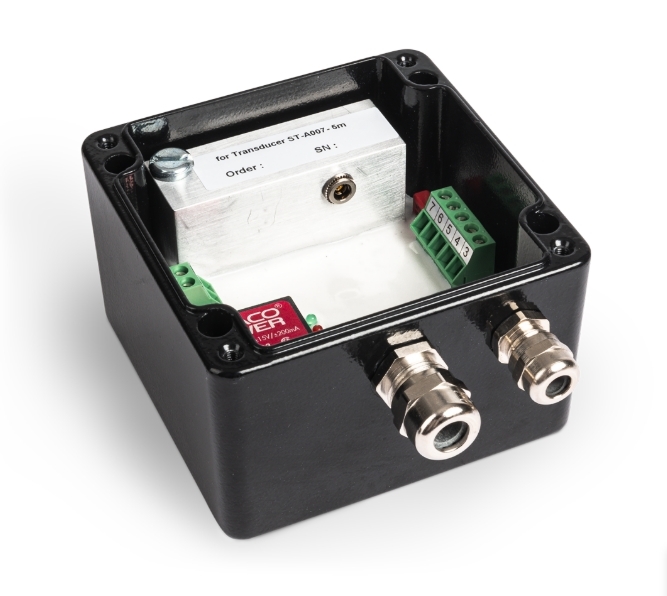

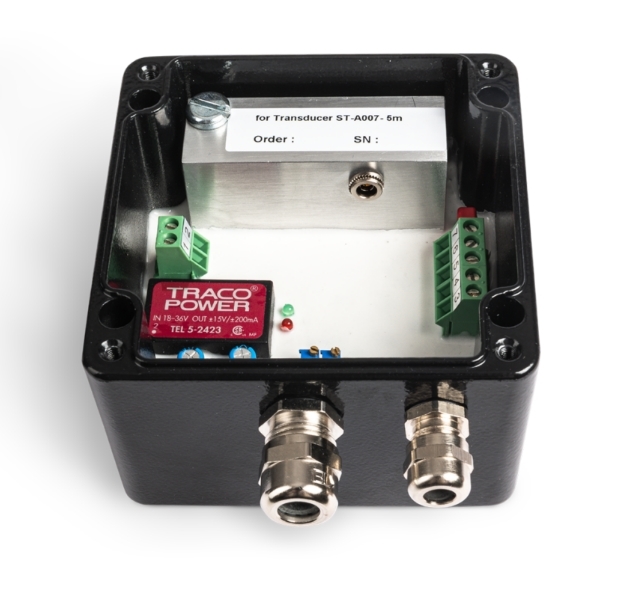

TSW 101 M1 jest jednokanałowym nadajnikiem wibracji, który tworzy kompletną jednostkę monitorującą składającą się z głównego modułu TSW 101 M1, sondy wiru WW007 i 10-metrowego kabla.

Specjalnie zaprojektowane do pomiaru względnych wibracji wału obracających się maszyn,ten produkt wykorzystuje technologię wirówek w celu wykonywania pomiarów wibracji względnej bez kontaktu (Sppm) na wirujących wałkach, stanowiący kluczowy element systemów monitorowania i ochrony stanu urządzeń.

Jest szeroko stosowany w gałęziach przemysłu takich jak wytwarzanie energii, petrochemikalia i metalurgia, nadaje się do monitorowania drgań i ochrony turbin, generatorów, sprężarek, pomp,i różnych rodzajów maszyn przemysłowych obracających się.

• Zasada pomiaru: Prąd wirusowy (prąd wirusowy elektromagnetyczny), bez kontaktu
• Zakres dynamicznego pomiaru: 125 μm p-p, 250 μm p-p, 500 μm p-p (wybierany za pomocą przełącznika DIP)
• Zakres odpowiedzi na częstotliwości: 1-1000 Hz, filtr przepustowy, 20 dB/dekada
• Prąd wyjściowy: 4-20 mA (Sppm), maksymalne obciążenie 500 Ω
• Wyjściowe napięcie: sygnał statyczny, 4 mV/μm, nałożone wibracje, obciążenie ≥ 20 kΩ
• Wyjście wskazujące usterkę: sygnał 2 mA + czerwony wskaźnik LED
• Zakres regulacji zerowej: ±0,15 mA (potencjometr Z)
• Zmiana czułości: potencjometr S
• Temperatura pracy: -25°C do +85°C
• Zasilanie: +24 V prądu stałego (18-30 V), maks. 60 mA, izolowane galwanicznie
• Ocena ochrony: IP 67
• Materiał obudowy: stop aluminium (Al-Si12)

1. Kontrola stanu: Okresowo obserwować zielony wskaźnik LED "Ready" na urządzeniu, aby upewnić się, że pozostaje on nieprzerwanie włączony, co potwierdza prawidłowe działanie.
2. Kontrola połączeń: okresowe sprawdzanie wszystkich złączy i końcówek kabli, aby upewnić się, że są one bezpieczne i wolne od oznak luźności lub korozji.
3. Czyszczenie: utrzymywanie w czystości obudowy urządzenia oraz zapobieganie gromadzeniu się kurzu i oleju, szczególnie w wilgotnych warunkach.
4. Kontrola środowiska: Upewnij się, że temperatura i wilgotność pracy pozostają w określonych zakresie (-25 do +85 °C).
5. Kontrola sondy: okresowo sprawdzać powierzchnię sondy czujnika prądu wirusowego, aby upewnić się, że jest czysta i wolna od pozostałości metalowych lub innych osadów.

TSW 101 M1 jest szeroko stosowany do monitorowania wału w dużych kompresorach odśrodkowych lub turbinach parowych.z podłączoną sondą czujnika wirówki, ustawioną naprzeciwko powierzchni wirującego wału.

Przekaźnik przekształca amplitudę wibracji wału w sygnał 4-20 mA w czasie rzeczywistym, przekazując go do centralnego układu sterowania (DCS/PLC) lub specjalnego systemu ochrony maszyn.

W przypadku gdy poziom drgań przekracza ustawione wcześniej progi alarmowe lub progi uruchomienia, system natychmiast wywołuje alarm lub uruchamia wyłączenie;skuteczne zapobieganie poważnym awariom sprzętu spowodowanym problemami takimi jak zaburzenia równowagi wirnika, niewłaściwe ustawienie lub zużycie łożyska.

W celu zapewnienia dokładności pomiaru czujnik może być ponownie regulowany za pomocą potencjometru "S" na urządzeniu.

Tak, punkt zerowy 4mA można dopasować za pomocą potencjometru "Z" na urządzeniu, z zakresem kompensacji około ± 0,15mA.

Możliwe przyczyny obejmują: 1. odległość między celem a sondą przekracza zakres statycznego pomiaru; 2.Istnieje otwarty obwód lub zwarcie w czujniku prądu wirusowego lub jego kablu łączącego.

Standardowa gwarancja przemysłowa: 12 miesięcy; przy prawidłowej instalacji i bez przeciążenia produkt ma okres użytkowania 5-10 lat.
