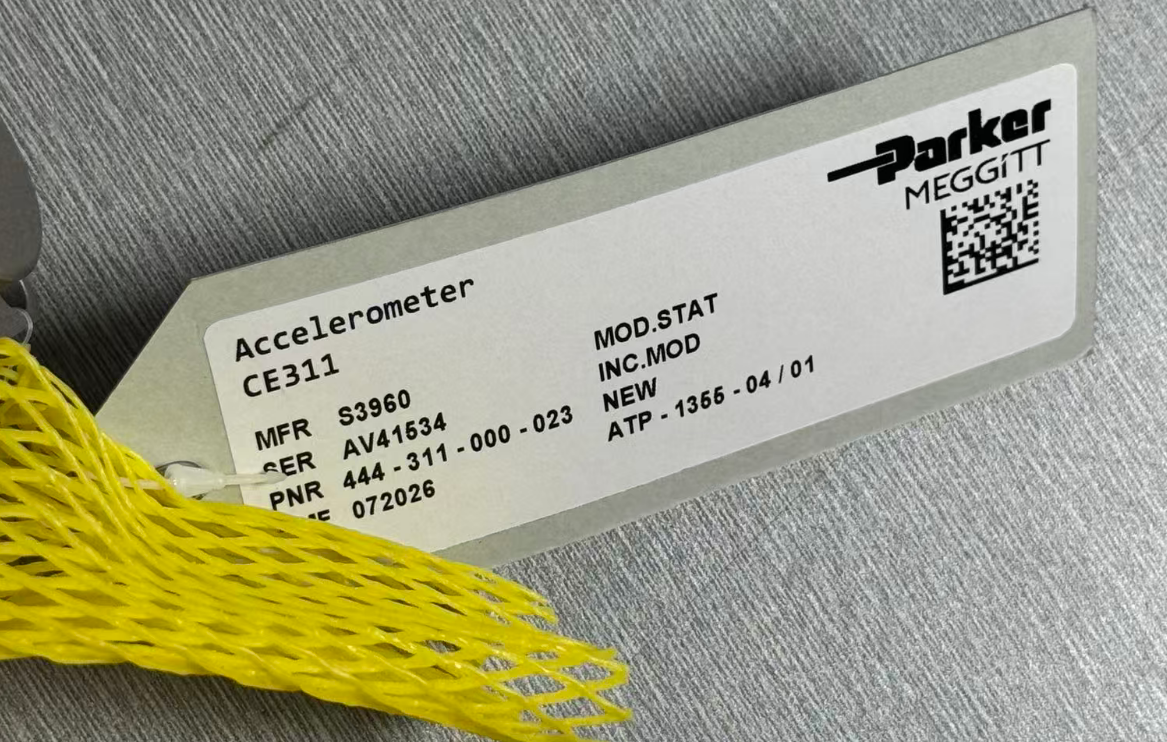

CE311 444-311-000-023

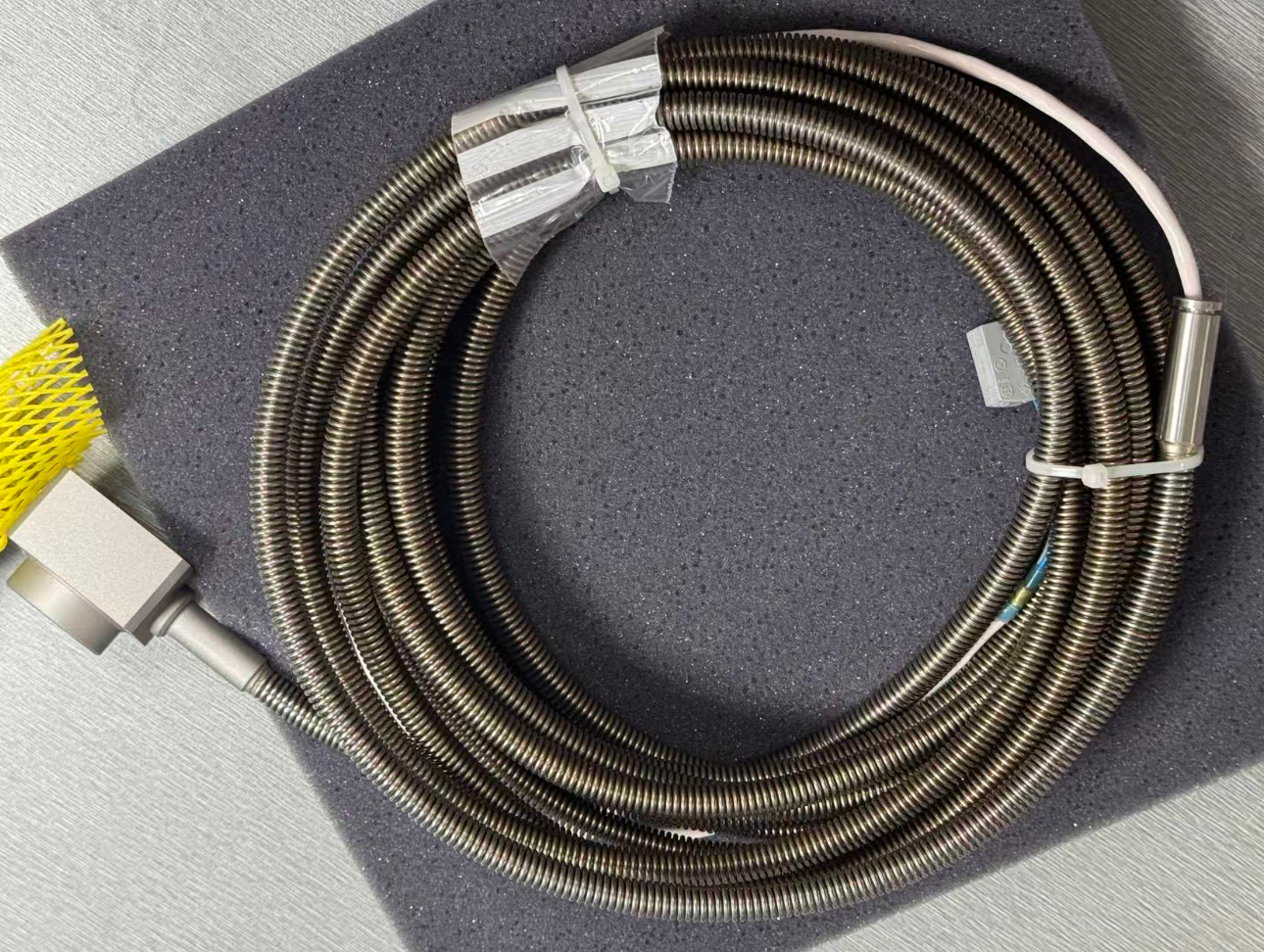

CE311 444-311-000-023 to akcelerometr piezoelektryczny w wersji Standard z zintegrowanym kablem o długości 6 metrów. Jest on specjalnie zaprojektowany do monitorowania i ochrony przed wibracjami mechanicznymi w trudnych warunkach przemysłowych. Posiada wbudowaną elektronikę konwertującą ładunek na prąd i generuje sygnał modulowany prądowo, umożliwiający bezpośrednie przesyłanie sygnału na duże odległości bez potrzeby stosowania zewnętrznego wzmacniacza ładunku.

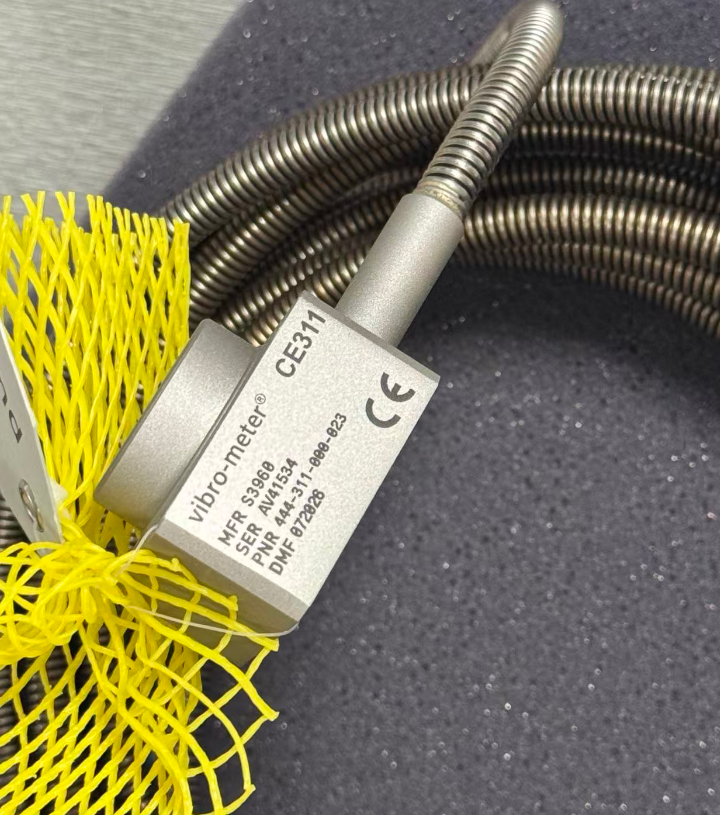

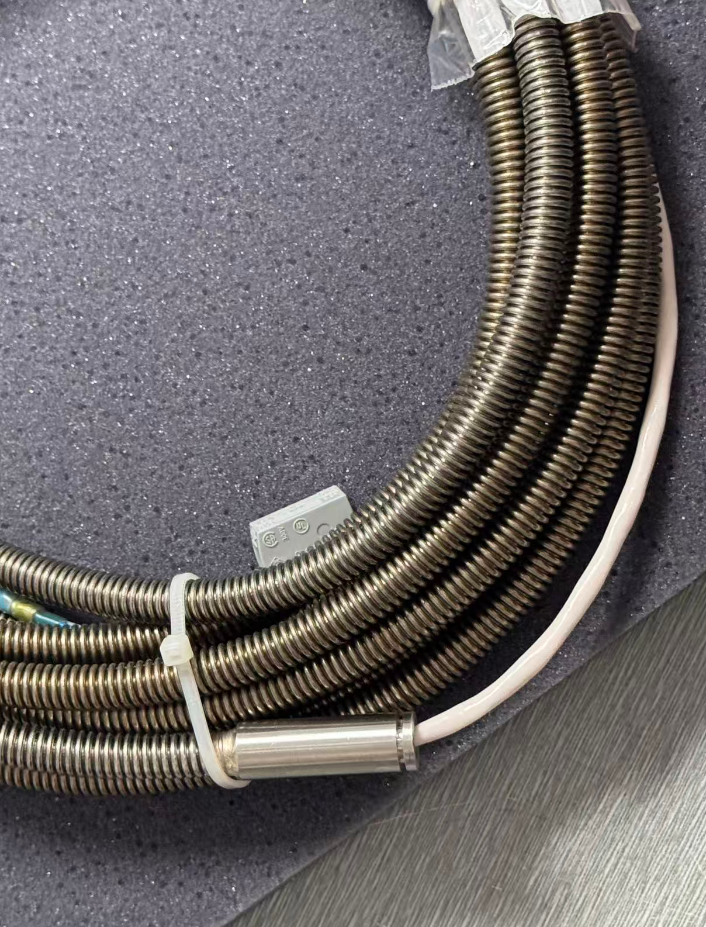

CE311 wykorzystuje symetryczny element pomiarowy w trybie ścinania wykonany z materiału polikrystalicznego. Wbudowana elektronika czujnika przetwarza sygnał i konwertuje ładunek na prąd, generując sygnał modulowany prądowo, odpowiedni do transmisji na duże odległości. Korpus czujnika jest połączony z zintegrowanym ekranowanym kablem skręconym za pomocą hermetycznego spawania, a kabel jest w pełni chroniony elastycznym wężem ze stali nierdzewnej (rurą ochronną).

Hermetycznie zespawane połączenie między czujnikiem a rurą ochronną tworzy w pełni szczelny system, zdolny do wytrzymania 100% wilgotności względnej, wody, pary, oleju, mgły solnej, a także potencjalnych zanieczyszczeń, takich jak kurz, grzyby i piasek. To sprawia, że CE311 jest wysoce niezawodnym urządzeniem, odpowiednim do długoterminowego monitorowania wibracji przemysłowych.

• Czułość: 50 μA/g ±5%
• Zakres pomiaru dynamicznego: od 0,004 do 40 g (wartość szczytowa)
• Udźwig przeciążeniowy (szczytowy): do 100 g (wartość szczytowa)
• Liniowość: ±1% (w zakresie pomiaru dynamicznego)
• Czułość poprzeczna: <3% (mierzone przy 15 Hz i 5 g)
• Częstotliwość rezonansowa (po instalacji): 20 kHz (typowa)
• Charakterystyka częstotliwościowa: -3 dB przy 2 Hz; ≤±5% w zakresie od 6 do 5000 Hz; ≤±10% w zakresie od 5000 do 8000 Hz
• Zasilanie: 15 do 28 VDC, prąd polaryzacji 5,5 do 7,5 mA
• Transmisja sygnału: wyjście modulowane prądowo (2-przewodowe)
• Przyspieszenie udarowe: 500 g (wartość szczytowa) (półsinusoida, czas trwania 1 ms)
• Czułość na odkształcenia podstawy: 0,0015 g/μ (typowa)

Seria CE311 jest kategoryzowana według długości kabla i certyfikatu przeciwwybuchowego. Informacje o zamawianiu są następujące:

MA133: Zestaw izolacji termicznej
TA102: Adapter montażowy
CG310: Złącze 3-pinowe (męskie: MS3106E14S-7P, żeńskie: MS3106E14S-7S)
JB105 / JB116: Puszka połączeniowa
K2xx: Kabel transmisyjny
GSI127: Jednostka izolacji elektrycznej

• Wybierz długość kabla w zależności od odległości od czujnika do puszki połączeniowej lub systemu monitorowania. Wersja 6-metrowa jest odpowiednia do instalacji na średnich odległościach.
• Jeśli wymagany jest dłuższy kabel, należy użyć złączy, puszki połączeniowej i kabla transmisyjnego.
• Jeśli temperatura powierzchni montażowej przekracza dopuszczalny zakres czujnika, należy użyć zestawu izolacji termicznej MA133.
• System monitorowania musi obsługiwać wejście modulowane prądowo (2-przewodowe, zasilanie 15-28 VDC, prąd polaryzacji 5,5-7,5 mA).

W pewnym zakładzie przemysłowym urządzenia mechaniczne wymagają długoterminowego monitorowania drgań. Jednakże, istnieje znaczna odległość między miejscem instalacji czujnika a systemem monitorowania, a środowisko zawiera olej, wilgoć i kurz. Wybrano CE311 444-311-000-023 (Wersja Standard, zintegrowany kabel 6-metrowy); wykorzystując jego wbudowaną elektronikę i wyjście modulowane prądowo, przesyła on sygnały na duże odległości do systemu monitorowania.
W pełni spawana, szczelna konstrukcja i osłona ze stali nierdzewnej skutecznie chronią przed olejem, wilgocią i kurzem, zapewniając długoterminowe, niezawodne działanie czujnika. Gdy amplituda drgań przekroczy ustawiony próg, system monitorowania uruchamia alarm lub działanie ochronne, aby zapobiec uszkodzeniu sprzętu i nieplanowanym przestojom.

Tak. CE311 wykorzystuje wyjście modulowane prądowo, co czyni go odpowiednim do transmisji na duże odległości. Można go przedłużyć za pomocą złączy, puszek połączeniowych i kabli transmisyjnych.

Praca ciągła: od -40°C do +125°C; krótkotrwała ekspozycja (do 15 minut): od -55°C do +150°C.

Nie. CE311 posiada wbudowaną elektronikę, która wykonuje konwersję ładunku na prąd i bezpośrednio generuje sygnał modulowany prądowo, eliminując potrzebę zewnętrznego kondycjonera sygnału.

Standardowa gwarancja przemysłowa: 12 miesięcy; przy prawidłowej instalacji i braku przeciążeń, produkt ma żywotność 5-10 lat.
