GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Miejsce pochodzenia Chiny
Nazwa handlowa Other
Orzecznictwo Certificate of Origin
Numer modelu GSI130 244-130-000-204
Minimalne zamówienie 1 szt
Cena $700
Szczegóły pakowania Oryginalne pudełkowe opakowanie
Czas dostawy 3-5 dni
Zasady płatności T/T
Możliwość Supply 1-99 szt. / 3-5 dni
Szczegóły Produktu
Numer modułu GSI130 Numer zamówienia 244-130-000-204
Stan W MAGAZYNIE Waga 1 KG
Czas realizacji 3-5 dni roboczych Marka Inny
Pochodzenie Chiny Cena sprzedaży 700 $
Gwarancja 1 rok
Podkreślić

Dwuprzewodowe systemy transmisji Jednostka separacji galwanicznej

,

Napięcie izolacji wytrzymywane 4 kV Moduł GSI130

,

Moduł izolacji sygnału o czułości 1 V/mA
Zostaw wiadomość
opis produktu
Jednostka separacji galwanicznej GSI130 244-130-000-204
Kluczowe cechy
  • Dla dwuprzewodowych systemów transmisji
  • Zasilanie czujników i sterowników oraz odczyt ich sygnałów
  • Może zasilać systemy elektroniczne o poborze prądu mniejszym niż 20 mA
  • Wyjście sygnału napięciowego proporcjonalnego do prądu pobieranego przez sterownik
  • Czułość dostosowana do 1 V/mA (przenoszenie DC + AC)
  • Nominalne napięcie izolacji: 4 kV
  • Wyjście można podłączyć do czujników serii CE… lub sterowników serii IPC…
Opis produktu

GSI130 244-130-000-204 to jednostka separacji galwanicznej z serii GSI 122/130. Moduł ten służy do zasilania czujników i kondycjonerów sygnałów oraz do odczytu ich sygnałów wyjściowych; jest on głównie stosowany w dwuprzewodowych systemach transmisji.


Podstawową funkcją jednostki jest zapewnienie separacji galwanicznej między punktem pomiarowym a urządzeniami przetwarzającymi sygnał. Zapobiega problemom spowodowanym różnicami potencjałów między punktem pomiarowym a urządzeniami przetwarzającymi sygnał, takim jak pętle masy.


W starszych systemach monitorowania drgań czujniki lub kondycjonery są często instalowane w terenie, podczas gdy urządzenia przetwarzające sygnał znajdują się w sterowni lub pomieszczeniu elektronicznym. Między nimi może istnieć różnica potencjałów masy, prowadząca do szumów, dryftu lub fałszywych alarmów w sygnałach drgań. GSI 130 przerywa tę ścieżkę przewodzącą poprzez izolację elektryczną, co skutkuje bardziej stabilną transmisją sygnału.

Specyfikacje produktu
Nazwa marki Inne
Model GSI130
Informacje o zamawianiu 244-130-000-204
Katalog Przetworniki prędkości
Waga brutto/waga wysyłkowa 2,2 funta / 35,2 uncji / 1 kg
Rozmiar opakowania 16 cm x 16 cm x 12 cm
Kraj pochodzenia Chiny
Kod HS 8537101190
Czas realizacji W magazynie
Port wysyłkowy Xiamen
Płatność T/T
Cena sprzedaży 700 USD
Gwarancja 12 miesięcy
Czas realizacji 3-5 dni roboczych
Partnerzy kurierscy DHL, UPS, TNT, FedEx i EMS
Informacje o zamawianiu

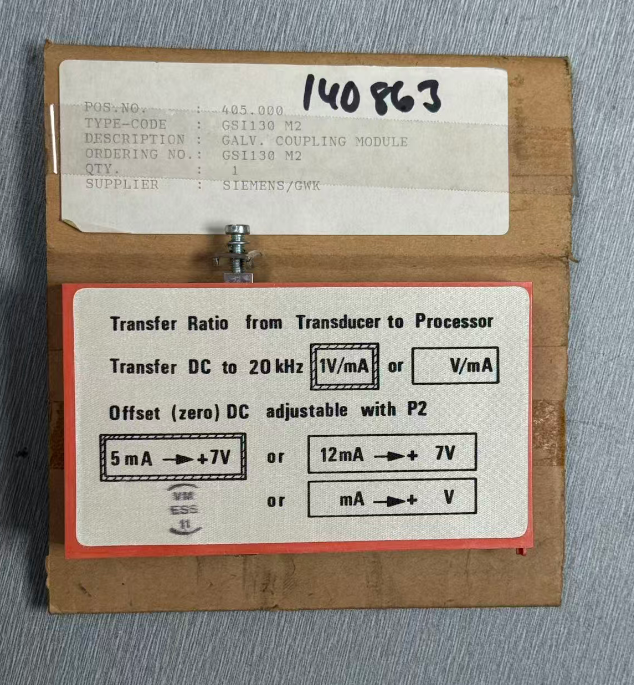

GSI130 244-130-000-204 ordering diagram and specifications
Procedury rutynowej konserwacji
  • Sprawdź zasilanie i okablowanie:Sprawdź, czy zaciski +24 V, 0 V i SIGNAL są bezpiecznie podłączone, bez luźnych połączeń, korozji lub zerwanych przewodów.
  • Sprawdź izolację i uziemienie:Sprawdź, czy lokalizacja instalacji modułu, metoda uziemienia i ekranowanie są zgodne z wymaganiami systemu, aby zapobiec tworzeniu się nowych pętli masy.
  • Sprawdź współczynnik wyjściowy:Podczas głównych przeglądów systemu sprawdź, czy wyjście nadal spełnia zależność transferu 1 V/mA; jeśli system zawiera regulację czułości, postępuj ostrożnie zgodnie z instrukcją.
  • Uwaga dotyczące różnic w wersjach:Dokumentacja określa, że regulacja poziomu DC dotyczy „tylko GSI 122”; podczas konserwacji GSI130 nie należy błędnie regulować funkcji, które nie istnieją w tym modelu.
  • Czyszczenie i rozpraszanie ciepła:Utrzymuj powierzchnię modułu w czystości, aby zapobiec gromadzeniu się kurzu i wilgoci, które mogą spowodować spadek izolacji.
  • Zarządzanie częściami zamiennymi:Ponieważ GSI130 jest starszym modelem, zaleca się posiadanie odpowiedniego zapasu części zamiennych do krytycznych zastosowań, aby uniknąć długich przestojów w przypadku awarii.
  • Ocena certyfikacji i bezpieczeństwa:Jeśli produkt jest używany w atmosferach potencjalnie wybuchowych lub w obwodach związanych z bezpieczeństwem, po konserwacji należy sprawdzić, czy granice certyfikacji i integralność bezpieczeństwa systemu pozostały nienaruszone.
Studium przypadku zastosowania

W monitorowaniu drgań turbin parowych, akcelerometry serii CA zainstalowane na miejscu lub powiązane sterowniki są instalowane w pobliżu obudów łożysk, a sygnały muszą być przesyłane na duże odległości do szafy monitorującej w pomieszczeniu elektronicznym.
Ponieważ w zakładzie znajduje się wiele urządzeń o dużej mocy, różnice potencjałów masy wprowadzają szumy do łańcucha sygnałowego. Poprzez włączenie GSI130 do łańcucha sygnałowego, uzyskuje się separację galwaniczną między punktem pomiarowym a jednostką przetwarzającą sygnał, przerywana jest pętla masy, a sygnał drgań stabilizuje się.

Często zadawane pytania
Jakie są główne funkcje GSI130 244-130-000-204?
Służy do zasilania czujników i sterowników oraz do odczytu ich sygnałów; jest on głównie stosowany w dwuprzewodowych systemach transmisji, wyprowadzając sygnał napięciowy proporcjonalny do prądu pobieranego przez sterownik, jednocześnie zapewniając separację galwaniczną między punktem pomiarowym a jednostką przetwarzającą sygnał.
Jaki sygnał jest wyprowadzany?
Wyprowadza sygnał napięciowy proporcjonalny do prądu pobieranego przez sterownik. Czułość określona w dokumentacji wynosi 1 V/mA (przenoszenie DC + AC) i może być używana bezpośrednio do analizy sygnału sterownika.
Jaki jest okres gwarancji?
Standardowa gwarancja przemysłowa: 12 miesięcy; przy prawidłowej instalacji i braku przeciążenia produkt ma żywotność 5-10 lat.

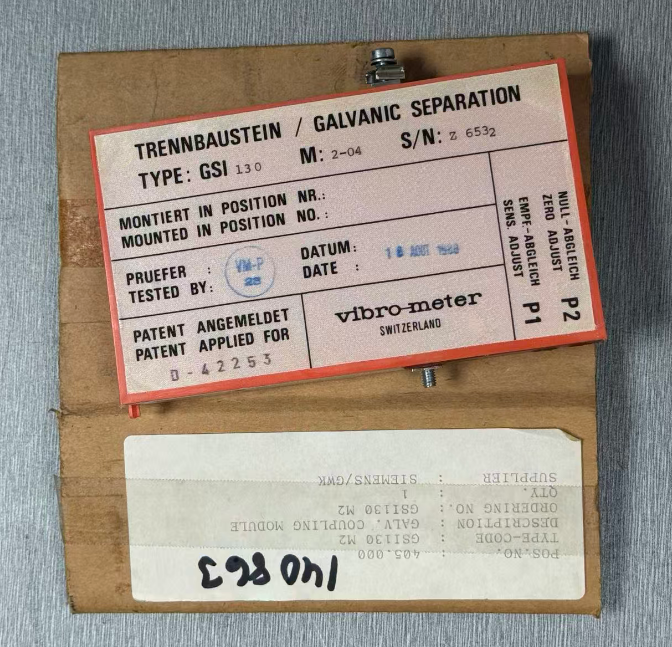

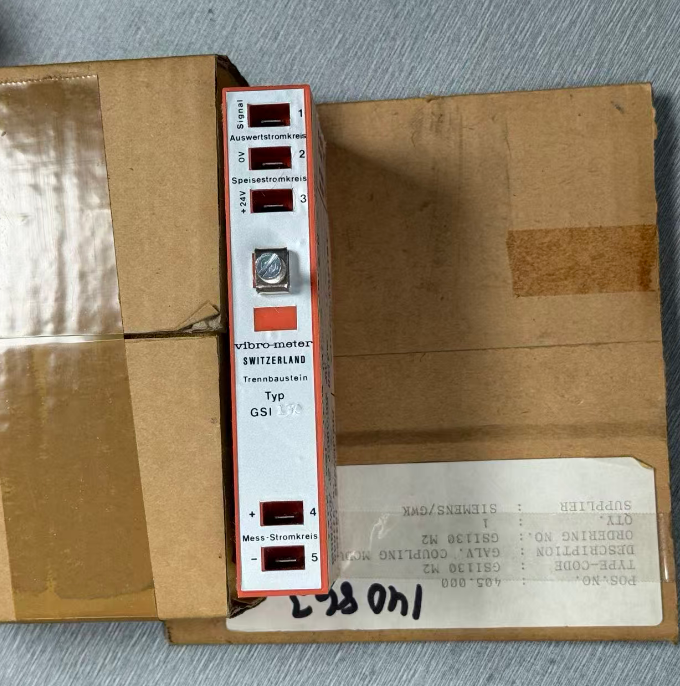

GSI130 244-130-000-204 product image and installation details
