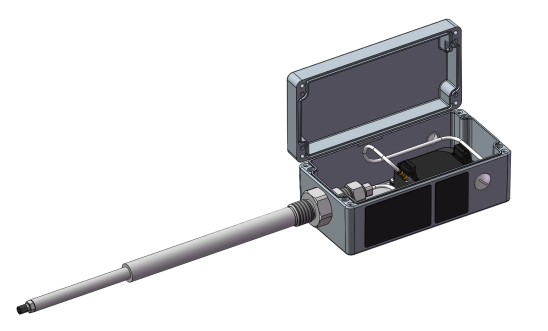

PA150 800-150-000-011

PA150 800-150-000-011jest adapterem do montażu sondy, który integruje łańcuch pomiarów bliskości w kompletny,samodzielny system zaprojektowany do pomiaru bezkontaktowego wirujących wałów maszyn w wymagających środowiskach przemysłowych.

• Zasada pomiaru: Prąd eddy (bez kontaktu)
• Zakres pomiarów liniowych (G3): 0,3 ~ 4,3 mm
• Czułość (G3): 4 mV/μm ( napięcie) / 1,25 μA/μm (prąd)
• Odpowiedź częstotliwości: DC ~ 20 kHz (-3 dB)
• Liniowość: odniesienie do krzywej wydajności
• Całkowita długość układu: 1 m (kabel zintegrowany TQ912).
• Zakres temperatury czujnika: -40°C ~ +180°C
• Zakres temperatur klimatyzatora sygnału: -40°C ~ +85°C
• Klasyfikacja ochrony obudowy: IP65
• Materiał obudowy: stop aluminiowy
• Materiał pręta montażowego: stal nierdzewna 1.4301
• Materiał adaptera: stal nierdzewna 1.4305
• Certyfikacja przeciwwybuchowa: Ex e (Wzmocnione bezpieczeństwo)
• Zgodność z normą EMC: EN 61000-6-2 / EN 61000-6-4
• Bezpieczeństwo elektryczne: EN/IEC 61010-1

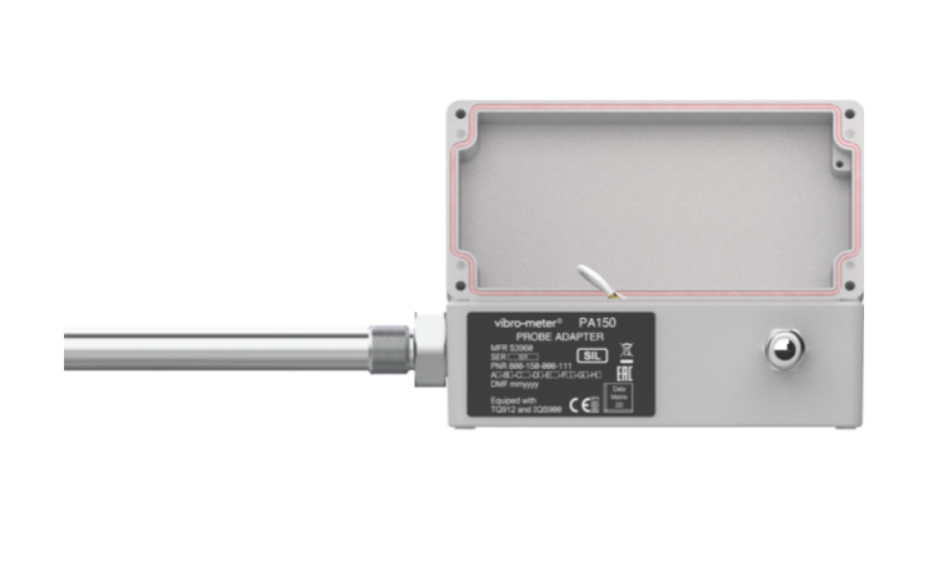

PA150 łączy czujnik, klimatyzator sygnału i konstrukcję montażową w jedną jednostkę, znacznie upraszczając instalację i uruchomienie.Główne cechy obejmują 4 mm linijnych zakres pomiarów (wrażliwość G3: 4 mV/μm), odpowiedź szerokiej częstotliwości (DC do 20 kHz), certyfikacja bezpieczeństwa funkcjonalnego SIL 2 oraz zgodność z API 670.

Jego odłączalna konstrukcja obudowy umożliwia regulację przestrzeni podczas pracy maszyny,natomiast pręt mocujący ze stali nierdzewnej (dostępny w długościach od 50 do 800 mm) i możliwość regulacji pozycji ±10 mm zapewniają wyjątkową elastyczność montażu.

PA150 jest szeroko stosowany do ochrony przed drgawkami i monitorowania stanu obracających się maszyn, takich jak turbiny parowe, turbiny gazowe, sprężarki,i zestawów pompowych w sektorach, w tym wytwarzania energii i petrochemicznejJego klasyfikacja IP65 i szeroki zakres temperatury roboczej zapewniają długotrwałą, niezawodną pracę w surowych środowiskach przemysłowych.

Przedsiębiorstwo petrochemiczne wymagało monitorowania przesunięcia osi wirnika kompresora odśrodkowego w celu zapobiegania uszkodzeniu łożyska.Zakres pomiarów liniowych PA150 o długości 4 mm (opcja G3) obejmuje cały zakres przesunięcia osiowego.

Włókna montażowe ze stali nierdzewnej (C144, 144 mm) i zestaw adaptera (E105, 105 mm) zapewniają elastyczną regulację głębokości montażu (± 10 mm).6V) jest wprowadzany do systemu monitorowania VM600 w celu umożliwienia monitorowania pozycji w czasie rzeczywistym i alarmowania.

Pozycja mocowania łodyg sondy ze stali nierdzewnej jest regulowana w zakresie ±10 mm, a adapter oferuje różne opcje nici i długości, aby dopasować się do różnych powierzchni mocowania:

• Instalacja zewnętrzna:Wspiera odwrotne montowanie czujnika TQ912, umożliwiając montaż bez demontażu maszyny.
• Zmiana pomiaru:Zdejmowalna konstrukcja obudowy umożliwia łatwą regulację odległości między sondą a celem, nawet podczas pracy maszyny.
• Elastyczne zamontowanie:Pozycja mocowania sztabki sondy ze stali nierdzewnej jest regulowana w zakresie ± 10 mm, a adapter oferuje różne opcje nici i długości, aby dopasować się do różnych powierzchni mocowania.

Jaka jest zasada pomiaru PA150?
PA150 wykorzystuje zasadę wiru prądu dla pomiarów bez kontaktu.

Czy można go używać w miejscach niebezpiecznych?
Tak. PA150 jest dostępny w wersji certyfikowanej jako odporna na wybuchy (Ex) (kod modelu A5) odpowiedniej do środowisk potencjalnie wybuchowych.Należy pamiętać, że wszystkie elementy całego łańcucha pomiarowego (czujnik, kabli i klimatyzatora sygnału) muszą posiadać odpowiednie certyfikaty Ex.

Jaka jest całkowita długość układu?
W przypadku PA150 całkowita długość układu (TSL) odpowiada długości 1-metrowego kablu zintegrowanego podłączonego do czujnika TQ912.

Jaki jest okres gwarancji?
Standardowa gwarancja przemysłowa: 12 miesięcy; przy prawidłowej instalacji i bez przeciążenia produkt ma okres użytkowania 5-10 lat.
