VMD TSW201-007-05

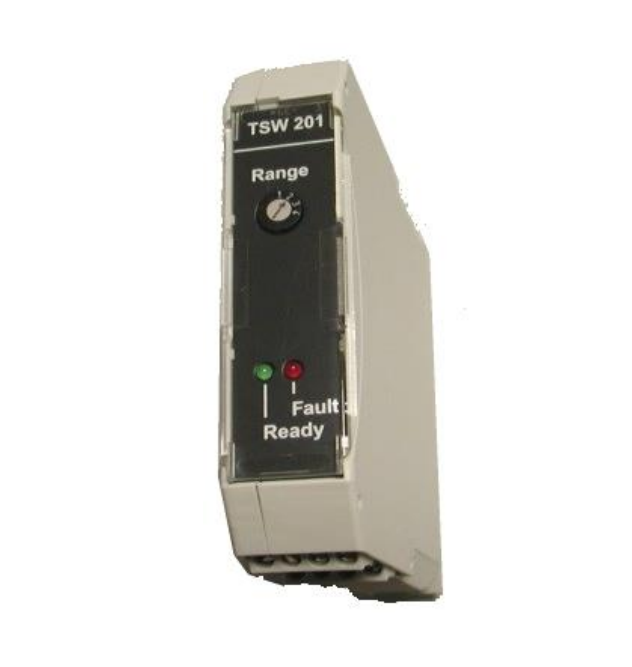

VMD TSW201-007-05 to jednokanałowy przetwornik drgań klasy przemysłowej przeznaczony do pomiaru drgań wału (Sppm) maszyn wirujących za pomocą czujnika przemieszczenia wiroprądowego. Wytwarza wartości drgań między szczytami i jest zgodny z normami DIN ISO 10817-1, z częściową równoważnością ze standardami API 610.

• Zakres pomiarowy: 50/125/250/500 μm na pp (wybierany na panelu przednim)
• Zakres częstotliwości: 1-250 Hz (ustawienie fabryczne)
• Dokładność czułości: ± 5%
• Odchylenie liniowości: ±2% FSR
• Błąd temperatury: 8% RD + 4% FSR
• Temperatura otoczenia: 0 do +85°C
• Napięcie zasilania: +24 VDC (18-30 VDC), max. 100 mA, izolowane galwanicznie
• Materiał obudowy: Poliamid, szary
• Stopień ochrony: IP40
• Sposób montażu: montaż na szynie DIN (EN 60715:2001-09 typ 35×7,5 mm)

Urządzenie posiada wszechstronne wewnętrzne funkcje autodiagnostyki, które monitorują w czasie rzeczywistym przerwy w obwodzie lub zwarcia w czujniku i okablowaniu, a także przypadki, w których mierzony obiekt przekracza statyczny zakres pomiarowy. Stany awaryjne są sygnalizowane czerwoną diodą LED na panelu przednim i analogowym sygnałem błędu 2 mA.

VMD--TSW201--X1--X2:

1. Kontrola wzrokowa: Okresowo sprawdzaj obudowę przetwornika pod kątem uszkodzeń, zanieczyszczeń lub korozji.
2. Kontrola kontrolki: Sprawdź, czy zielona dioda LED „Gotowość” świeci się w sposób ciągły, a czerwona dioda LED „Awaria” jest wyłączona.
3. Kontrola okablowania: Sprawdź, czy wszystkie zaciski przewodów są zamocowane i czy kable nie wykazują oznak zużycia lub uszkodzenia.
4. Kontrola szczeliny czujnika: Potwierdź, że szczelina statyczna pomiędzy czujnikiem prądu wirowego a mierzonym wałem mieści się w efektywnym zakresie pomiarowym.

Zespół turbiny parowej w elektrowni cieplnej wymaga ciągłego monitorowania drgań wału podczas pracy, aby zapobiec awariom łopatek lub łożysk. Wykorzystano przetwornik VMD TSW201-007-05 w połączeniu z czujnikiem wiroprądowym WW007; czujnik jest instalowany na czopie wału w pobliżu łożyska w celu wykonywania bezkontaktowego pomiaru drgań wału między szczytami. Przetwornik wysyła sygnał 4-20 mA do systemu DCS, umożliwiając monitorowanie w czasie rzeczywistym i alarmowanie o stanie wibracji urządzenia.
