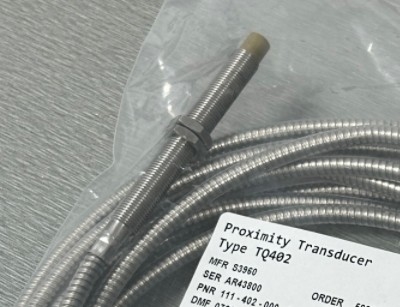

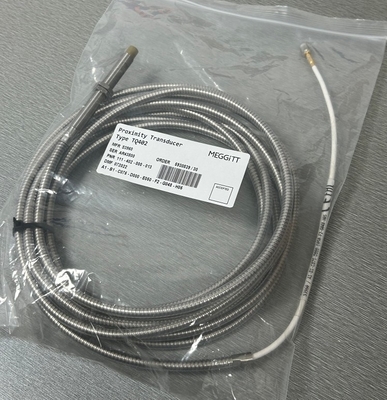

TQ402 111-402-000-012 System pomiaru bliskości A1-B1-C040-D000-E010-F0-G000-H05

TQ402 111-402-000-012 System pomiaru bliskości A1-B1-C040-D000-E010-F0-G000-H05

Charakterystyka:

Wrażliwość operacji

• Opcja zamówienia B21: 8 mV/μm (200 mV/ml)

• Opcja zamówienia B22: 2,5 μA/μm (62,5 μA/ml)

• Opcja zamówienia B23: 4 mV/μm (100 mV/ml)

• Opcja zamówienia B24: 1,25 μA/μm (31,2 μA/mil) Zakres pomiarów liniowych (typowy)

• Opcja zamówienia B21: 0,15 do 2,15 mm, odpowiadająca wyjściu od −1,6 do −17,6 V

• Opcja zamówienia B22: 0,15 do 2,15 mm, odpowiadająca wyjściu od -15,5 do -20,5 mA

• Opcja zamówienia B23: 0,3 do 4,3 mm, odpowiadająca wyjściu od −1,6 do −17,6 V

• Opcja zamówienia B24: od 0,3 do 4,3 mm, odpowiadająca wyjściu od -15,5 do -20,5 mA Odpowiedź częstotliwości: prąd stały do 20 kHz (-3 dB)

Wymienność elementów: Wszystkie elementy systemu są wymienne

Opis:

Systemy pomiaru bliskości oparte na TQ4xx są szczególnie odpowiednie do pomiaru względnych drgań i pozycji osiowej wirujących wałów maszyn, takich jak te znajdujące się w parowych,turbiny gazowe i hydrauliczne, a także w generatorze, turbokompresorach i pompach.

System opiera się na czujniku bezkontaktowym TQ402 lub TQ412 i klimatyzatorze sygnału IQS900.tworzą one kalibrowany system pomiaru bliskości, w którym każdy komponent jest wymiennySystem wytwarza napięcie lub prąd proporcjonalny do odległości między końcem przetwornika a celem, np. wałem maszyny.

Zakres temperatury

• Przełącznik: od -40 do +180°C przy dryfie < 5% (funkcjonujący). od +180 do +220°C przy dryfie > 5% (krótkotrwałe przeżycie).

• Przetwornik i kabel: od -40 do +195°C w przypadku stosowania w strefie Ex

• Kabel, złącze i opcjonalna ochrona: od -40 do +200°C

Klasyfikacja ochrony (zgodnie z normą IEC 60529): Głowa przetwornika bliskości (szczyt przetwornika i kabel integralny) posiada klasyfikację IP68.

Wibracje (zgodnie z normą IEC 60068-2-26): 5 g szczyt między 10 a 500 Hz

Przyspieszenie uderzeniowe (zgodnie z IEC 60068-2-27): szczyt 15 g (pół fala sinus, czas trwania 11 ms)
