IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Kondycjonator sygnału Przewodnik na bazie piezoelektrycznej

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Kondycjonator sygnału Przewodnik na bazie piezoelektrycznej

Charakterystyka:

• For CA xxx piezoelektryczne akcelerometry and CP xxx dynamic pressure sensors
• Konfigurowalne filtry wysokiego i niskiego przepustowości
• Zakres częstotliwości: od 0,5 Hz do 20 kHz
• Opcjonalny integrator do wytwarzania wyjścia prędkości
• Opcjonalnie 2-przewodowa transmisja prądu lub 3-przewodowa transmisja napięcia
• Certyfikowane do stosowania w atmosferze zagrożonej wybuchem
• Dostępne są różne opcje instalacji

Opis:

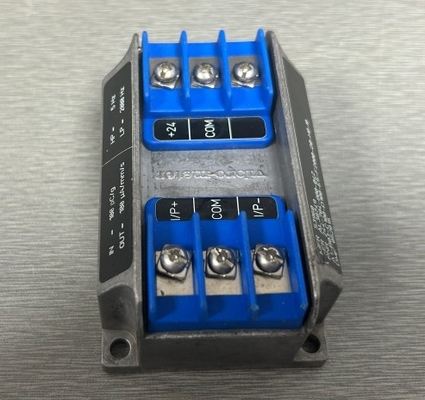

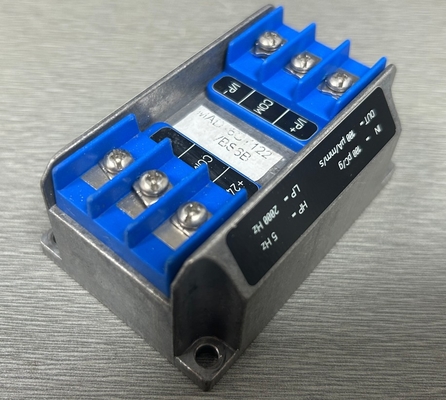

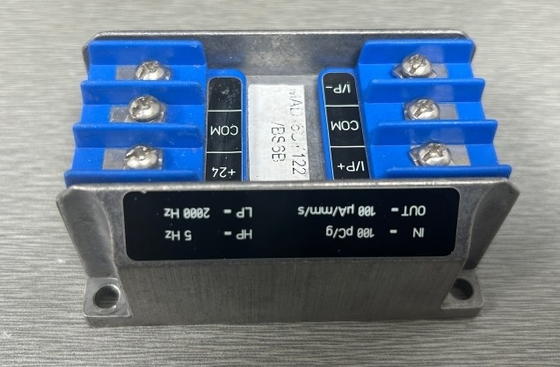

The IPC 704 signal conditioner converts the charge-based signal from a piezoelectric-based transducer into a current or a voltage signal. The IPC 704 signal conditioner converts the charge-based signal from a piezoelectric-based transducer into a current or a voltage signal. Sygnał przesyłany przez przetwornik piezoelektryczny jest konwertowany do prądu lub napięcia.Ten sygnał prądu lub napięcia jest przesyłany do elektroniki przetwarzania za pośrednictwem standardowego kablu przesyłowego o 2 lub 3 przewody.

Elektroniczne układy klimatyzatora sygnału IPC 704 są wbudowane w formowaną aluminiową obudowę.Kondycjoner sygnału ma konfigurowalne filtry wysokiego i niskiego przepływu oraz opcjonalny integrator, który daje wyjście prędkościPonadto filtry RFI chronią wejście i wyjście przed interferencjami radiowymi i innymi wpływami elektromagnetycznymi.

IPC 704 dla czujników wykorzystujących standardowe materiały piezoelektryczne (244-704-000-042-...)

• Przeniesienie bez integratora: 0,1 do 10 mV/pC lub 0,1 do 10 μA/pC

• Transfer z integratorem: 981 do 98 100 mV/s (PC) lub 981 do 98 100 μA/s (PC)

IPC 704 dla czujników wykorzystujących materiał piezoelektryczny GaPO4 (244-704-000-511-...)

• Przeniesienie: od 0,1 do 50 mV/pC lub od 0,1 do 50 μA/pC

Błąd linearności: ≤ 0,2 %

Stabilność temperatury: typowa 100 ppm / °C

Faza:

180° między sygnałem wejściowym a sygnałem wyjściowym przyspieszenia.

180° między sygnałem wejściowym a ciśnieniem wyjściowym.

90° pomiędzy wyjściami przyspieszenia i prędkości (patrz wykres poniżej).
