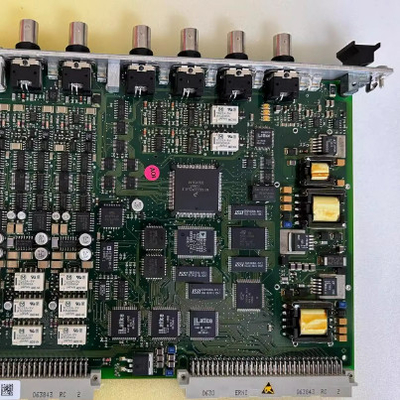

Produkt:MPC4 200-510-150-031 Karta ochronna maszyny Typ MPC4 dostępna na magazynie

Opis

Karta ochrony maszyn MPC4 jest centralnym elementem systemu ochrony maszyn (MPS) serii VM600, z linii produktów Meggitt Sensing Systems® Vibro-Meter®.Ta wszechstronna karta jest w stanie jednocześnie mierzyć i monitorować do czterech sygnałów dynamicznych i do dwóch sygnałów prędkościowych.

Wpływy sygnału dynamicznego są w pełni programowalne i mogą przyjmować sygnały reprezentujące między innymi przyspieszenie, prędkość i przemieszczenie (bliskość).Wbudowane wielokanałowe przetwarzanie umożliwia pomiar różnych parametrów fizycznych, w tym wibracje względne i bezwzględne, Smax, ekscentryczność, pozycję pchnięcia, absolutną i różnicę rozszerzenia obudowy, przemieszczenie i ciśnienie dynamiczne.

Przetwarzanie cyfrowe obejmuje cyfrowe filtrowanie, integrację lub różnicowanie (jeśli jest to wymagane), korektę (RMS, wartość średnia, prawdziwy szczyt lub prawdziwy szczyt do szczytu),śledzenie kolejności (amplituda i faza) i pomiar przejścia pomiędzy przetwornikiem a celem.

Wejścia prędkości (tachometrów) przyjmują sygnały z różnych czujników prędkości, w tym systemów opartych na sondach bliskości, czujnikach odbioru impulsów magnetycznych lub dostarczających sygnały TTL.Wspierane są również współczynniki tacho.

Kalibracja może być wyrażona w jednostkach metrycznych lub imperialnych.Poziomy alarmu i zagrożenia mogą być dostosowywane w zależności od prędkości lub wszelkich informacji zewnętrznych.

Do każdego poziomu alarmu dostępny jest wewnętrzny wynik cyfrowy (na odpowiedniej karcie IOC4T).Te sygnały alarmowe mogą być wysyłane na autobus w ramach półki VM600 do sterowania przekaźnikami na opcjonalnych kartach przekaźnika (takich jak IRC4 i RLC16).

Przetwarzane sygnały dynamiczne (wibracyjne) i sygnały prędkości dostępne są na tylnej stronie stojaka (na przednim panelu IOC4T) jako sygnały wyjściowe analogowe.Dostarczane są sygnały napędowe (0 do 10 V) i prądowe (4 do 20 mA).

MPC4 wykonuje samodzielne testy i diagnostyki po uruchomieniu.wbudowany w kartę system OK stale monitoruje poziom sygnałów dostarczanych przez czujniki i wskazuje na wszelkie problemy spowodowane uszkodzeniem linii przesyłowej, wadliwy przetwornik lub kondycjoner.

Arkusz danych:DS_VM600_MPC4-pl.pdf
