IS200JPDGH1B GE Mark VI
| Miejsce pochodzenia | USA |
|---|---|
| Nazwa handlowa | GE |
| Orzecznictwo | Certificate of Origin |
| Numer modelu | IS200JPDGH1B |
| Dokument | GE Mark VI.pdf |
| Minimalne zamówienie | 1 szt |
| Cena | $1500 |
| Szczegóły pakowania | Oryginalne pudełkowe opakowanie |
| Czas dostawy | 5-7 dni |
| Zasady płatności | T/T |
| Możliwość Supply | 1-99 szt. / 3-5 dni |
Szczegóły Produktu
| marka | GE | Numer modułu | IS200JPDGH1B |
|---|---|---|---|
| Katalog | Mark VI | Cena sprzedaży | 1500 $ |
| Stan | W magazynie | Pochodzenie | USA |
| Czas realizacji | 3-5 dni roboczych | Gwarancja | 1 rok |
| Waga | 1 KG | ||
| Podkreślić | Karta dystrybucji prądu maksymalnego 40 A,Zworka zasilania wejściowego 28 VDC,karta dystrybucji zasilania |
||
opis produktu
IS200JPDGH1B GE Mark VI
Przegląd produktu

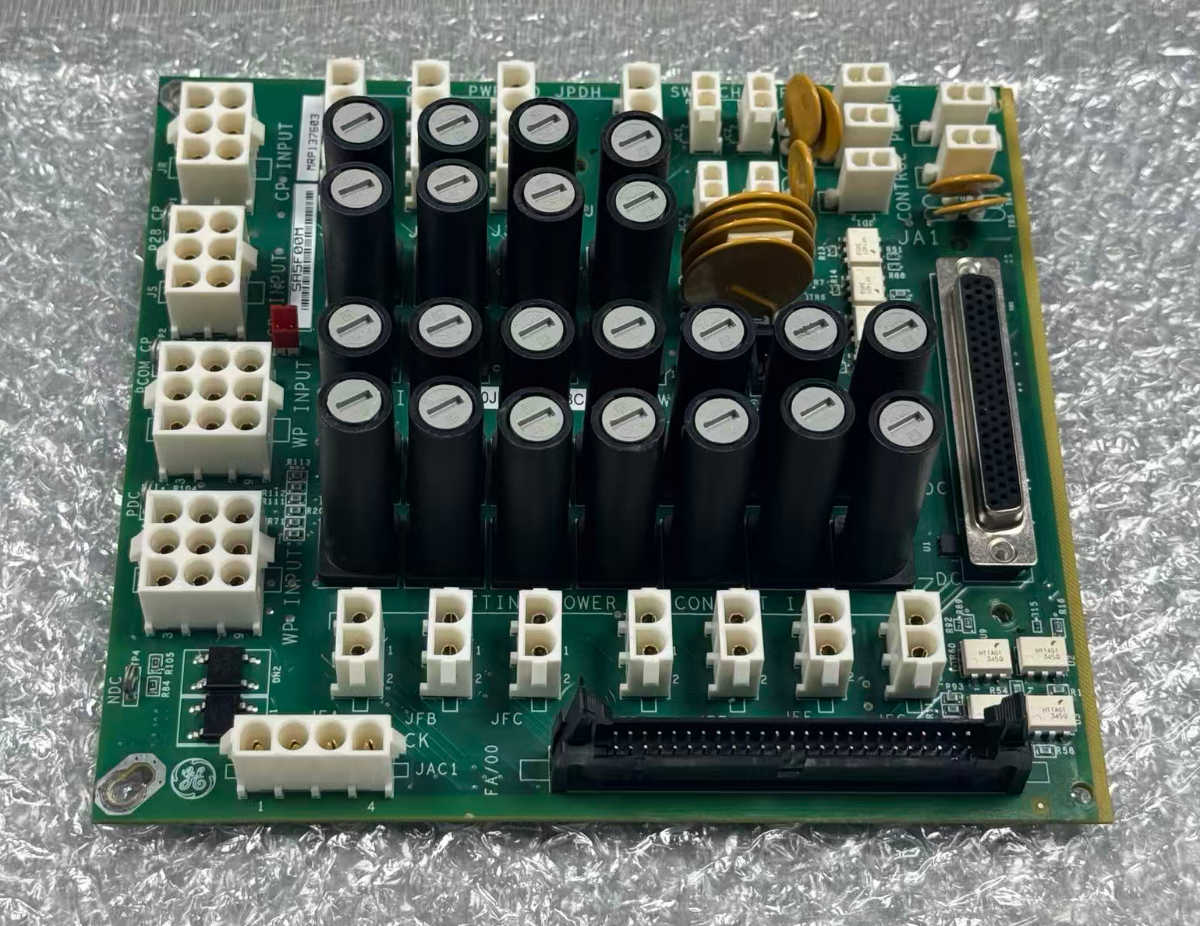

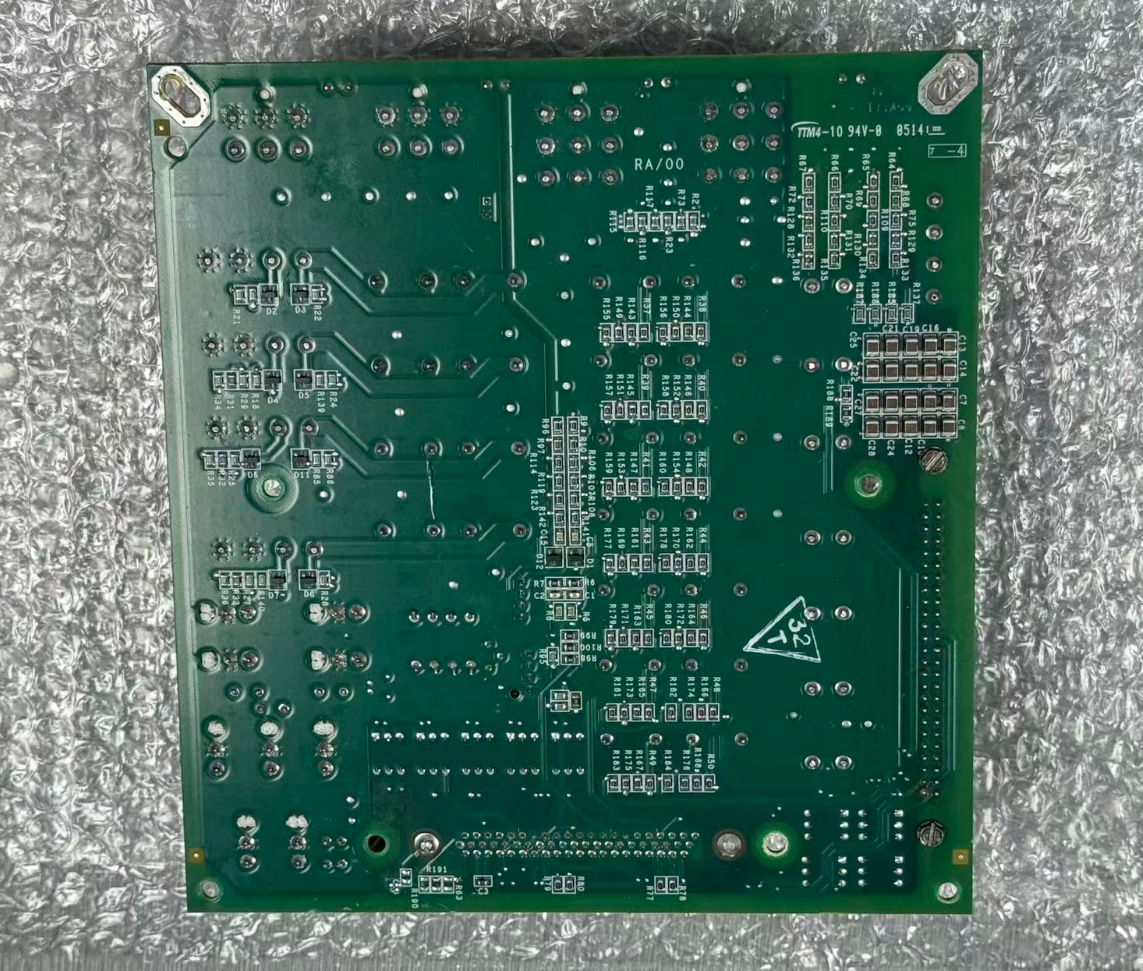

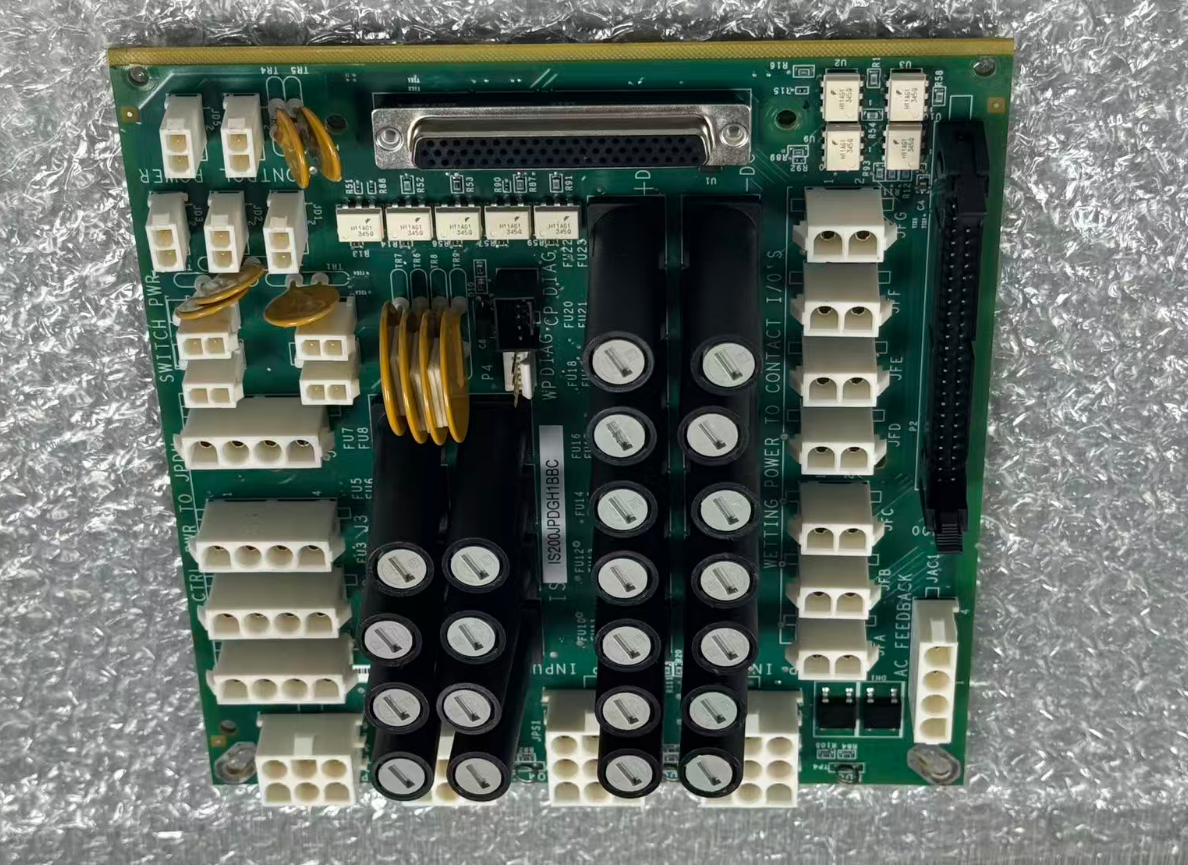

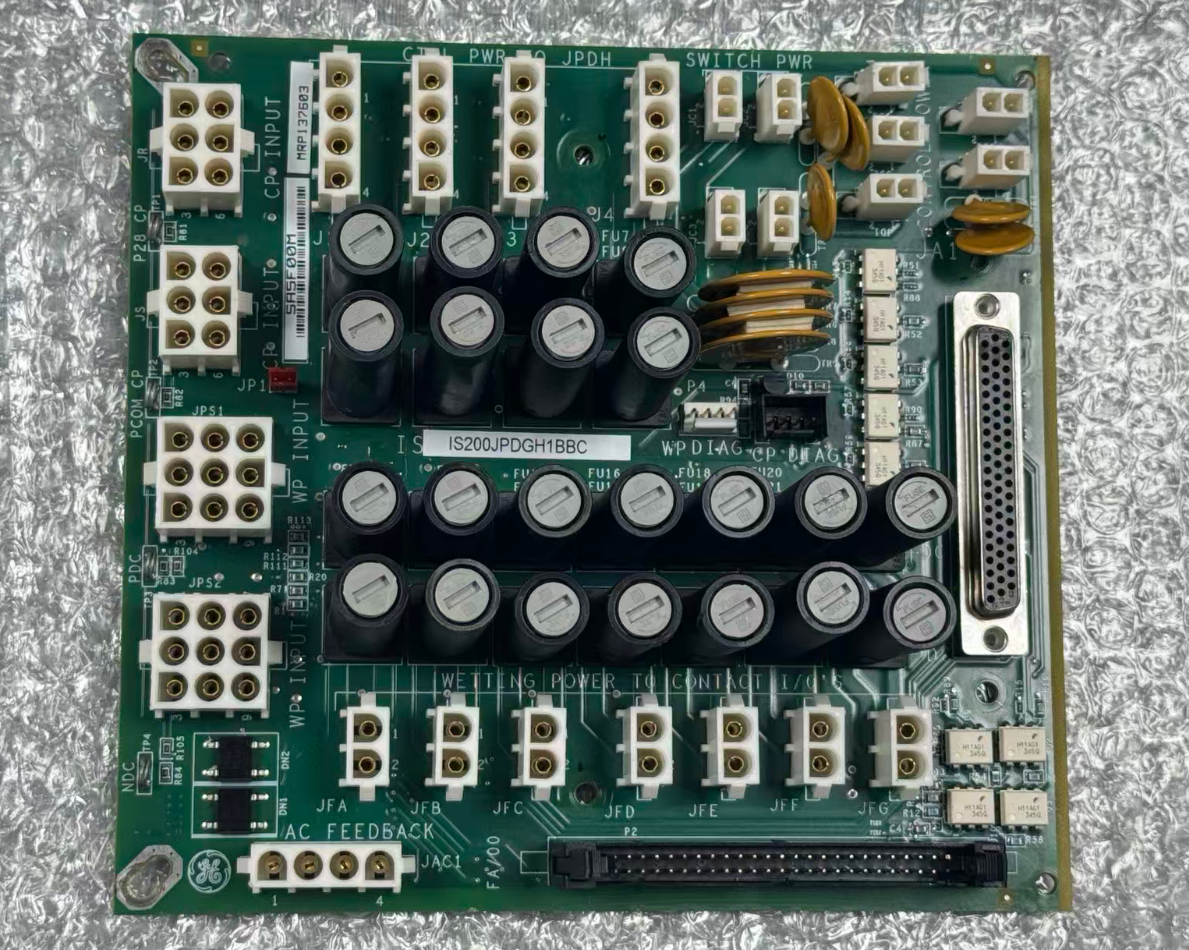

W sprawieIS200JPDGH1Bjest kartą dystrybucji mocy Jumper Power Distribution Card (JPDG) i podstawowym elementem podsystemu PDM (Power Distribution Module).ta karta dystrybuuje zewnętrznie dostarczaną moc sterowania i moc kontaktu mokrego do wielu kart I / OSłuży jako centralny węzeł przesyłu energii w całym systemie sterowania.
IS200JPDGH1B posiada na tablicy wskaźniki stanu kanału LED,umożliwiając personelowi kontroli terenowej intuicyjne określenie stanu pracy każdego kanału wyjściowego bez pomiaru ich indywidualnie za pomocą multimetraTa płyta jest częścią serii JPDG i podziela swoją podstawową architekturę z innymi modelami z tej serii, takimi jak IS200JPDGH1A i IS200JPDGH1ABD.Główną różnicą jest poziom przeglądu sprzętu i zwiększone możliwości diagnostyczne.
Szczegóły produktu
| Nazwa marki | General Electric |
| Model | IS200JPDGH1B |
| Katalog | Mark VI |
| Waga brutto / Waga wysyłki | 2.2 lbs / 35.2 oz / 1 kg |
| Wielkość opakowania | 16 cm x 16 cm x 12 cm |
| Kraj pochodzenia | USA |
| Kod HS | 8537101190 |
| Czas realizacji | W magazynie |
| Port żeglugowy | Xiamen |
| Wypłata | T/T |
| Cena sprzedaży | 1500 dolarów. |
| Gwarancja | 12 miesięcy |
| Czas realizacji (dostarczenie) | 3-5 dni roboczych |
| Partnerzy kurierscy | DHL, UPS, TNT, FedEx i EMS |
Kluczowe cechy
- Rodzaj produktu:Karty dystrybucji mocy skakacza (JPDG)
- Akronim funkcji:JPDG
- Maksymalny prąd:40 A
- Moc wejściowa:28 Zasilanie sterujące VDC (dwukanałowe redundantne)
- Zasilanie w kontakcie suchym:24 / 48 VDC
- Monitoring klimatyzacji:2 kanały (115 V / 230 V AC)
- Kanały wyjściowe:Wielokrotne niezależne wyjścia stopione
- Temperatura pracy:-30°C do +65°C (standardowa wersja temperatury)
- Powłoka PCB:Powierzchnia powierzchni
- Sposób montażu:Poziom zwrotny szafki / szyba DIN
Konfiguracja systemu
IS200JPDGH1B musi być stosowany w połączeniu z następującymi elementami systemu:
- IS200JPDMG1A:Główny panel dystrybucyjny z prętem 40 A, zapewniający wejście 28 VDC do JPDGH1B.
- IS200JPDSG1A:Podwójnie redundantna tablica selekcyjna, zapewniająca automatyczne przełączanie prętu prądu w górnej części JPDGH1B.
- IS200JPDFG1A:Płyty filtrów EMI, które mogą być podłączane w serii w górę od JPDGH1B w celu zmniejszenia zakłóceń prowadzonych.
- IS200JPDPG1A:10 Płyty odgałęziające, wykorzystywane do wtórnej dystrybucji w dół od JPDGH1B.
- Zestaw opakowań I/O (np. IS220PAICH1B, IS220PDIAH1B itp.):Uzyskuje moc sterowania i moc kontaktu mokrego za pośrednictwem JPDGH1B.
Procedury rutynowej konserwacji
| Procedura | Opis |
|---|---|
| Inspekcja LED | Zielone światło wskazuje na normalną pracę; czerwone światło wskazuje na zwarcie, przeciążenie lub wybuch bezpiecznika w dół rzeki. |
| Mierzenie napięcia kwartalne | Zmierzyć przy użyciu punktu badawczego przedniego panelu; napięcie powinno być w zakresie ± 5% wartości znamionowej. |
| Kontrola bezpieczników | Sprawdź, czy bezpieczniki są dobrze umieszczone; podczas wymiany należy używać bezpieczników o napięciu amperowym i napięciu określonym przez GE. |
| Kontrola złączy | Każdego roku należy sprawdzać, czy nie wystąpiło rozluźnienie, utlenienie lub przebarwienie spowodowane ciepłem; należy oczyścić i ponownie włożyć w razie potrzeby. |
| Czyste deski | Odłóż pył ciśnieniem ciśnionym niskiego ciśnienia; w przypadku desek z pokryciem zgodnym z normą delikatnie wytrzyj bezwodnym etanolem. |
| Zarządzanie częściami zamiennymi | Należy utrzymać stosunek 1 zapasowego na 3 jednostki krytyczne; ponadto należy mieć pod ręką PPDA i 50-pin kable wstążkowe. |
| Środki ostrożności | Po wyłączeniu urządzenia należy przestrzegać procedur GE, aby zapobiec uruchomieniu urządzenia. |
| Weryfikacja włączenia | Sprawdź stan diody LED i użyj ToolboxST, aby potwierdzić, że wyświetlacz dystrybucji mocy wyświetla "Normal". |
Przykład przypadku
Nowo zainstalowany panel dystrybucji zasilania IS200JPDGH1B dostarcza energię na mokro do siedmiu płyt końcowych I / O.Ze względu na obecność lekko korozyjnych gazów w środowisku polowymW badaniu przeprowadzonym dwa lata po uruchomieniu nie stwierdzono żadnych oznak korozji na powierzchniach płyt,a odchylenie napięcia dla wszystkich kanałów wyjściowych pozostało w granicach ± 2%.
Częste pytania
Czy IS200JPDGH1B wykonuje przetwarzanie logiczne?
Nie, nie ma. Jest to czysto sprzęt dystrybucji energii i nie zawiera wbudowanego procesora.
Jaki jest zakres temperatury pracy dla tej deski?
Wersja standardowa działa od -30°C do +65°C, podczas gdy wariant o wysokiej temperaturze rozszerza zakres do -40°C do +75°C.
Jaki jest okres gwarancji tego modułu?
Zwykle okres gwarancji na oryginalne produkty wynosi 12 miesięcy.
