IS200TRLYH1B GE Mark VI

  • IS200TRLYH1B GE Mark VI
  • IS200TRLYH1B GE Mark VI
  • IS200TRLYH1B GE Mark VI
  • IS200TRLYH1B GE Mark VI
  • IS200TRLYH1B GE Mark VI
Miejsce pochodzenia USA
Nazwa handlowa GE
Orzecznictwo Certificate of Origin
Numer modelu IS200TRLYH1B
Dokument GE Mark VI.pdf
Minimalne zamówienie 1 szt
Cena $1900
Szczegóły pakowania Oryginalne pudełkowe opakowanie
Czas dostawy 5-7 dni
Zasady płatności T/T
Możliwość Supply 1-99 szt. / 3-5 dni
Szczegóły Produktu
marka GE Numer modułu IS200TRLYH1B
Katalog Mark VI Cena sprzedaży 1900 $
Stan W magazynie Pochodzenie USA
Czas realizacji 3-5 dni roboczych Gwarancja 1 rok
Waga 1 KG
Podkreślić

Konfiguracja nadmiarowa TMR Płyta TRLY

,

Przekaźniki wtykowe Listwa zaciskowa wyjść przekaźnikowych

,

Zabezpieczenie przeciwprzepięciowe MOV IS200TRLYH1B
Zostaw wiadomość
opis produktu
IS200TRLYH1B GE Mark VI
Przegląd produktu

TheIS200TRLYH1Bto listwa zaciskowa wyjść przekaźnikowych (TRLY), która służy jako fizyczny interfejs dla pomocniczych funkcji sterujących i wyjść wyłączających w systemie.

Płytka ta znajduje się w rdzeniu wyzwalającym (<T>) szafy sterowniczej Mark VI. Jako pasywna listwa zaciskowa nie wykonuje operacji logicznych, lecz zamiast tego otrzymuje polecenia sterujące z kart VCCC (karta komunikacyjna kontrolera VME), VCRC lub VGEN.

Płyta obsługuje konfiguracje simpleksowe i potrójnie redundantne (TMR). W trybie TMR każdy z trzech rdzeni (R, S i T) jest wyposażony w niezależną płytkę TRLY; sprzętowy mechanizm głosowania 2 z 3 gwarantuje, że awaria dowolnego pojedynczego rdzenia lub pojedynczego kabla nie spowoduje nieprawidłowego działania sprzętu pomocniczego.

Szczegóły produktu
Nazwa marki General Electric
Model IS200TRLYH1B
Katalog Marek VI
Waga brutto / waga przesyłki 2,2 funta / 35,2 uncji / 1 kg
Rozmiar opakowania 16 cm x 16 cm x 12 cm
Kraj pochodzenia USA
Kod HS 8537101190
Czas realizacji W magazynie
Port wysyłkowy Xiamen
Zapłata T/T
Cena sprzedaży 1900 dolarów
Gwarancja 12 miesięcy
Czas realizacji (dostawa) 3–5 dni roboczych
Partnerzy kurierscy DHL, UPS, TNT, FedEx i EMS
Kluczowe funkcje
  • Informacje zwrotne dotyczące napędu cewki głosowania:Monitoruje prąd cewki w czasie rzeczywistym, aby szybko wykryć ciche awarie.
  • Przekaźniki wtykowe:Poszczególne przekaźniki można szybko wymienić, co skraca czas naprawy.
  • Fizyczna izolacja ścieżki TMR:R/S/T rozmieszczone są na osobnych tablicach; awaria jednego rdzenia nie wpływa na mechanizm głosowania „dwa z trzech”.
  • Ochrona przeciwprzepięciowa MOV:Pochłania skoki napięcia generowane przez przełączanie obciążeń indukcyjnych.
  • Zdejmowana listwa zaciskowa barierowa:Cały blok zacisków można podłączyć lub odłączyć jako całość; wymiana bloku nie wymaga odłączania poszczególnych przewodów.
  • Monitorowanie stanu kontaktu w czasie rzeczywistym:Natychmiast wyzwala alarm, gdy polecenie nie jest zgodne ze stanem styku.
Zalecenia ekspertów

W łańcuchu zabezpieczeń przed wyłączeniem systemu Mark V DS200TCTGG1A nie działa w izolacji. Zwykle współpracuje z następującymi płytami, tworząc kompletny system ochrony i wykonania:

  • Płyta DS200TCQA:Zapewnia sygnały wyłączenia PTR i polecenia synchronizacji; służy jako źródło sygnału nadrzędnego dla TCTG.
  • Płyta DS200TCEA:Zarządza przekaźnikami wyłączania awaryjnego (ETR) i obsługuje logikę działań awaryjnych na poziomie rdzenia.
  • Terminale wyzwalające serii DS200TBRG:Odbieraj sygnały napędu z karty TCTG, łącz się z zewnętrznymi przekaźnikami wyłączającymi dużej mocy i wykonuj końcowe czynności odcięcia paliwa/pary.
  • Płyta DS200PTBA:Dostarcza sygnały szyn zbiorczych i generatorów oraz uczestniczy w pozyskiwaniu sygnałów dla przekaźników synchronizacyjnych.
Porównanie podobnych modeli
IS200TRLYH1A IS200TRLYH1C IS200TRLYH1D
H1A jest wczesną wersją platformy TRLY i różni się od H1B konfiguracją przekaźników i funkcjami diagnostycznymi. H1B charakteryzuje się ulepszoną diagnostyką sprzężenia zwrotnego napędu cewki i powłoką konforemną, co zapewnia większą niezawodność. Nie zaleca się stosowania H1A jako bezpośredniego zamiennika H1B. H1C obsługuje szerszy zakres napięć napędu cewek – 24/125/250 V DC i 115/230 V AC – i zwiększa napięcie zaciskania MOV z 1,0 kV w H1B do 1,1 kV, zapewniając większą odporność na skoki napięcia spowodowane wahaniami sieci energetycznej i przełączaniem sprzętu. Opierając się na H1B, H1D rozszerza obsługiwany zakres napięć do 250 V DC i 230 V AC, dzięki czemu nadaje się do projektów w regionach takich jak Europa, które wykorzystują 230 V AC jako standardowe źródło zasilania na miejscu. Po przyjęciu H1D elektrownia węglowa w Indiach osiągnęła zero awarii przekaźników w ciągu trzyletniego okresu eksploatacji, podczas gdy wcześniej w przypadku stosowania H1B występowała 2–3 awarie rocznie.
Przykład przypadku

Projekt wytwarzania energii cieplnej odpadowej w cementowni wykorzystuje IS200TRLYH1B do napędzania zaworów usuwania popiołu z kotła, styczników wentylatora chłodzącego i lampek kontrolnych. Wysoka izolacja i duża moc wyjściowa płyty zapewniają długoterminową, stabilną pracę w zapylonym i wibrującym środowisku cementowni; od chwili oddania systemu do użytku nie było żadnych przestojów spowodowanych awarią karty przekaźników.

Często zadawane pytania
Czy ta płyta obsługuje funkcję hot-swap?

Nie. Przed wyjęciem lub włożeniem płytki należy wyłączyć system, aby zachować integralność przekaźnika i zapobiec niezamierzonym zmianom na wyjściu.

Jaki jest zakres temperatur pracy płyty?

Zakres temperatur pracy wynosi od 0°C do +60°C.

Jaki jest okres gwarancji na ten moduł?

Zazwyczaj okres gwarancji na produkty oryginalne wynosi 12 miesięcy.

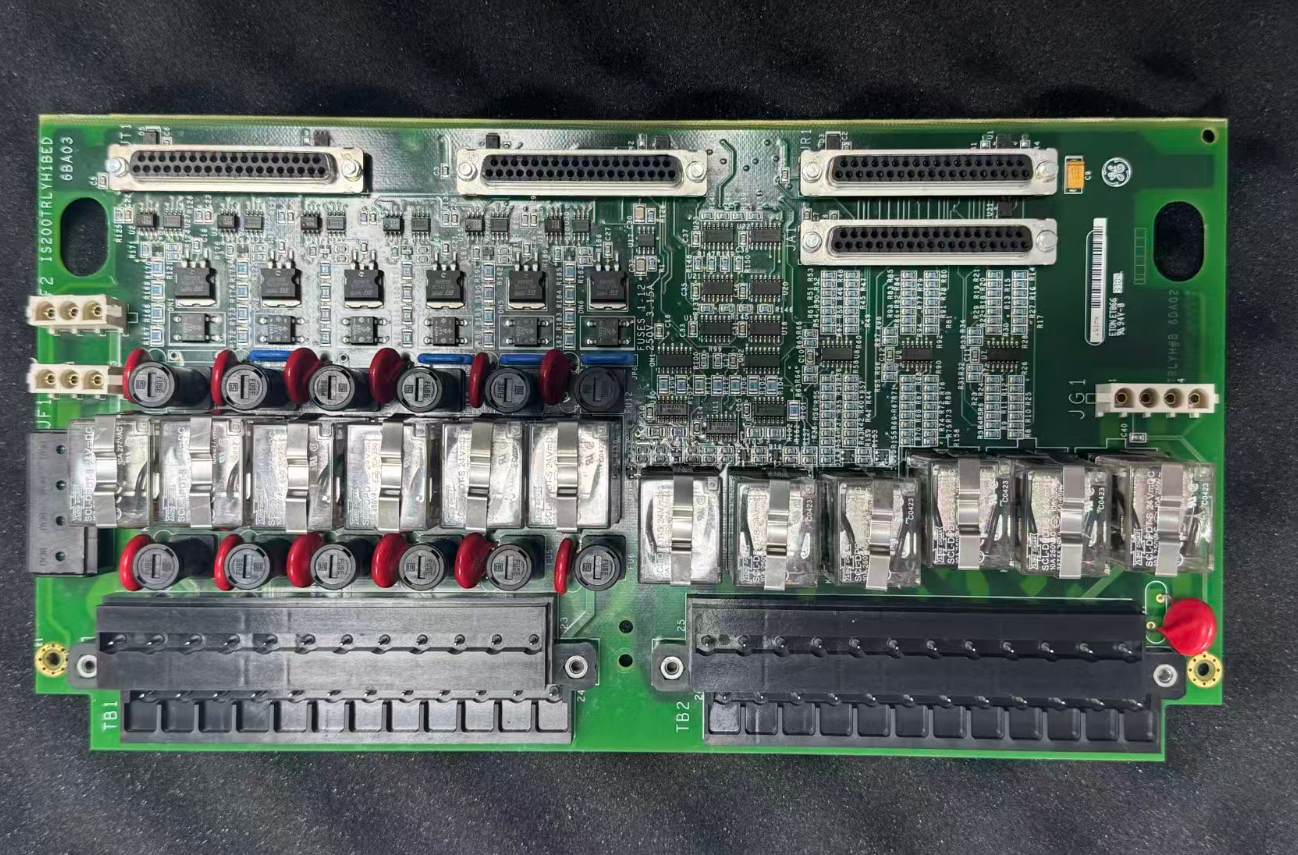

IS200TRLYH1B GE Mark VI relay output terminal board with plug-in relays and removable barrier terminal block
