DS200TCTGG1A GE Mark V

DS200TCTGG1A to pojedyncza płyta wyzwalająca (w skrócie TCTG) zainstalowana w gnieździe 4 stelaża rdzenia sterującego. Jest odpowiedzialna za fizyczne wykonanie logiki awaryjnego wyłączenia turbiny gazowej/parowej, odbierając polecenia wyzwalające z procesora sterującego w celu sterowania zewnętrznymi zaworami wyzwalającymi za pomocą wbudowanych przekaźników, odcinając dopływ paliwa lub pary w celu zapewnienia bezpiecznego wyłączenia turbiny.

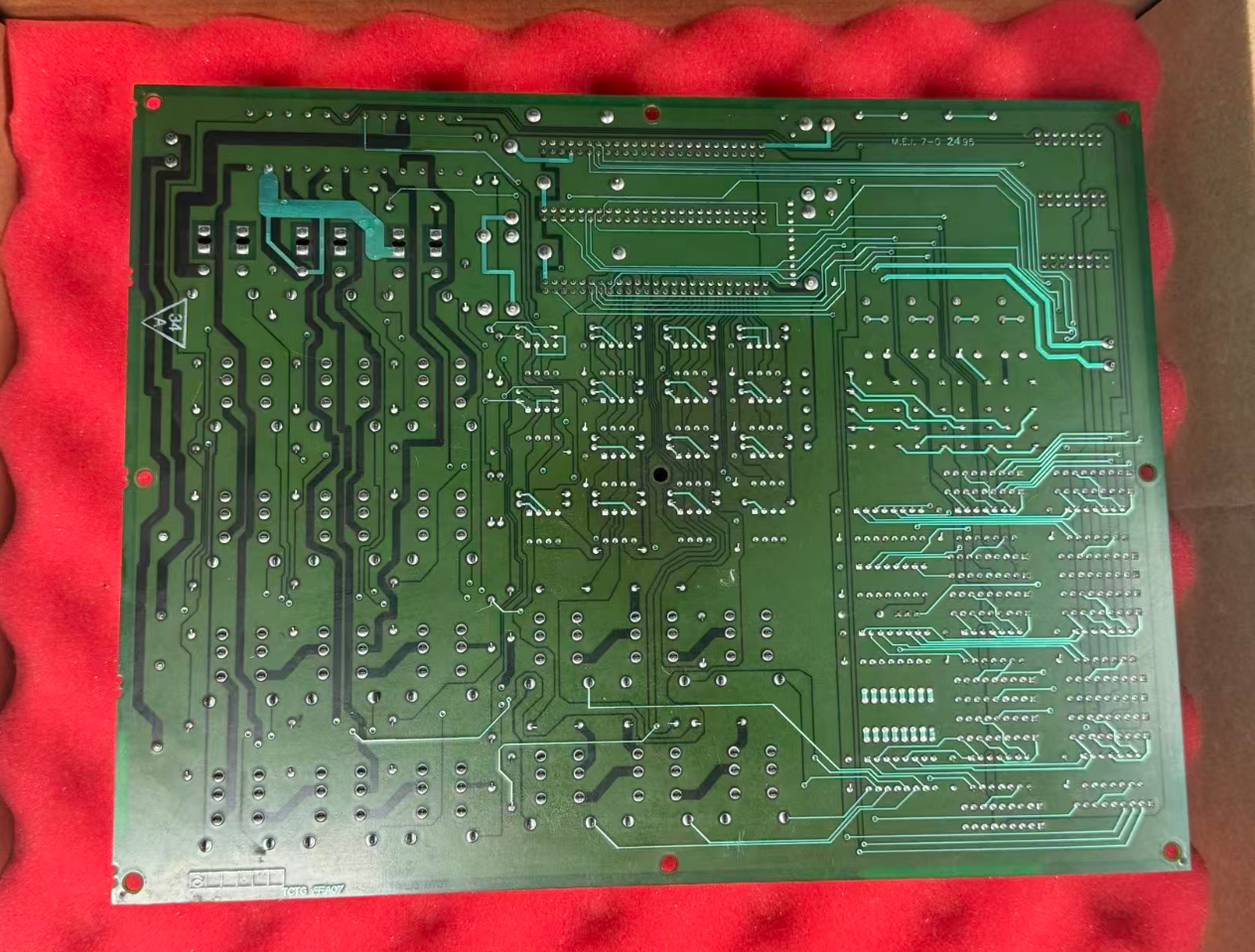

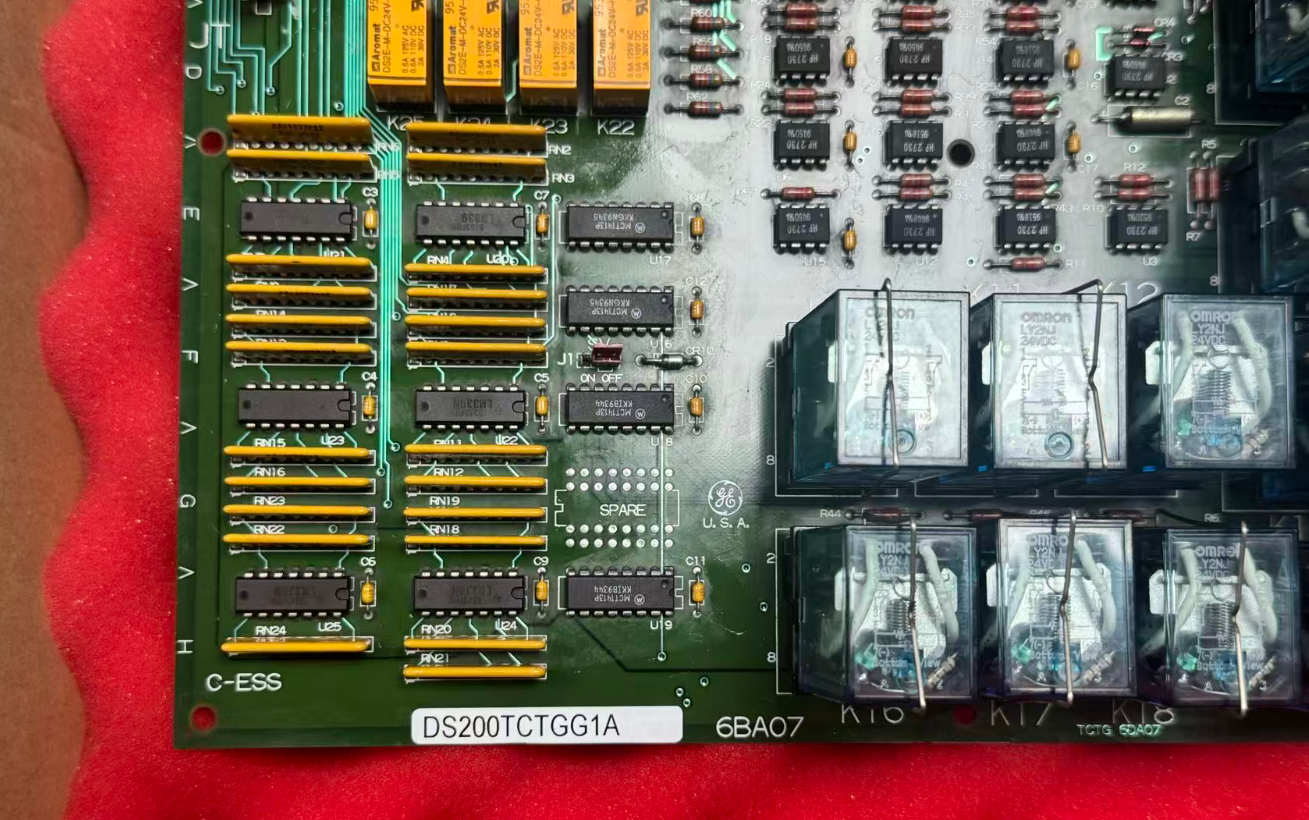

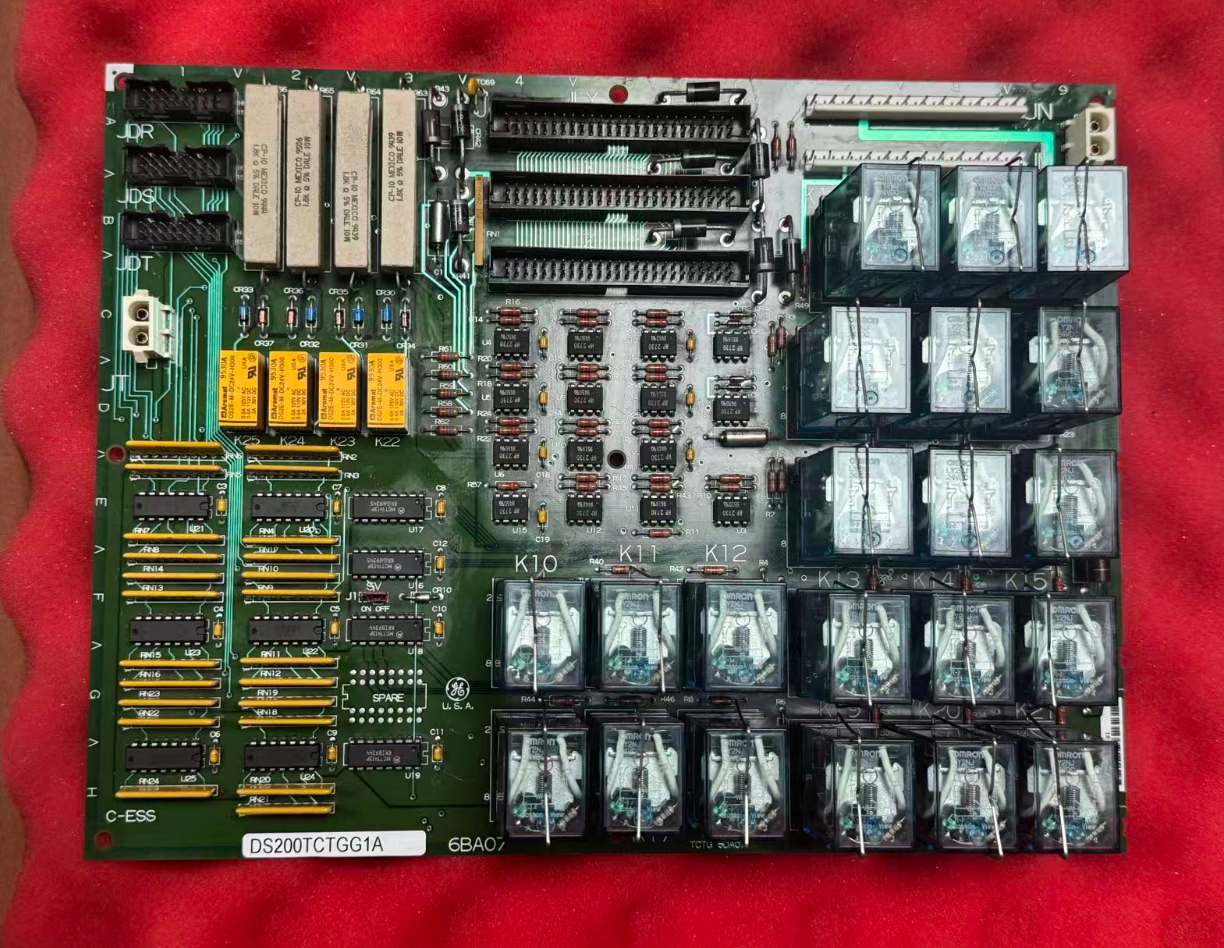

Pod względem architektury sprzętowej, płyta jest wyposażona w 21 wtykowych przekaźników elektromechanicznych (ponumerowanych K1-K21), zabezpieczonych metalowymi zatrzaskami umożliwiającymi szybką wymianę; Posiada również 3 złącza 50-pinowe (JLX, JLY, JLZ) i 2 złącza 12-pinowe (JN, JM) do wejścia i wyjścia sygnałów. Płyta jest chroniona standardową powłoką (Normal Coating) i nadaje się do standardowych środowisk szaf sterowniczych przemysłowych.

• 21 wtykowych przekaźników elektromechanicznych (K1-K21) z metalowymi zatrzaskami do szybkiej wymiany
• Styki przekaźników o obciążalności 120 VDC / 125 VDC
• Obsługuje wiele sygnałów wyzwalających z uproszczoną konfiguracją zworkową sprzętu
• Zakres temperatur pracy: -30°C do +65°C
• Możliwość wymiany podczas pracy (hot-swapping) do bezpośredniej wymiany w terenie
• 3x złącza 50-pinowe (JLX, JLY, JLZ) i 2x złącza 12-pinowe (JN, JM)
• Standardowa ochrona powłokowa dla środowisk szaf sterowniczych przemysłowych

W łańcuchach ochrony przed wyzwoleniem systemu Mark V, DS200TCTGG1A współpracuje z uzupełniającymi płytami:

• Płyta DS200TCQA: Dostarcza sygnały wyzwalające PTR i polecenia synchronizacji
• Płyta DS200TCEA: Zarządza przekaźnikami wyzwalania awaryjnego i logiką działania awaryjnego na poziomie rdzenia
• Seria DS200TBRG: Odbiera sygnały sterujące i współpracuje z zewnętrznymi przekaźnikami wyzwalającymi dużej mocy
• Płyta DS200PTBA: Dostarcza sygnały szyny zbiorczej i generatora dla przekaźników synchronizacji

W systemie sterowania turbiną gazową w Arabii Saudyjskiej wystąpiła awaria płyty TCTG. Klient wymienił ją na płytę DS200TCTGG1AFF, zakończył instalację i przywrócił działanie w ciągu 30 minut, demonstrując możliwość wymiany płyty typu plug-and-play.

Jakie funkcje wyzwalania obsługuje ta karta?
Karta przetwarza sygnały związane z wyzwalaniem, w tym wyłączenie awaryjne, wyzwolenie nadmiernej prędkości, detekcję płomienia i niskie ciśnienie oleju smarującego, realizowane za pomocą wbudowanych obwodów przekaźników wyzwalających.

Jaki jest zakres temperatur pracy?
Zakres temperatur pracy wynosi od -30°C do +65°C, nadaje się do standardowych środowisk szaf sterowniczych przemysłowych.

Jaki jest okres gwarancji?
Standardowy okres gwarancji na oryginalne produkty wynosi 12 miesięcy.
