DS200TCEBG1B Karta rozszerzeń z końcówkami ochronnymi GE Mark V

  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
Miejsce pochodzenia USA
Nazwa handlowa GE
Orzecznictwo Certificate of Origin
Numer modelu DS200TCEBG1B
Dokument GE Mark VI.pdf
Minimalne zamówienie 1 szt
Cena $2200
Szczegóły pakowania Oryginalne pudełkowe opakowanie
Czas dostawy 5-7 dni
Zasady płatności T/T
Możliwość Supply 1-99 szt. / 3-5 dni
Szczegóły Produktu
marka GE Numer modułu DS200TCEBG1B
Katalog MAREK W Cena sprzedaży 2200 $
Stan W magazynie Pochodzenie USA
Czas realizacji 3-5 dni roboczych Gwarancja 1 rok
Waga 1kg
Podkreślić

Płytka rozszerzeń z izolacją sygnału i końcówką ochronną

,

Wiele funkcji ochronnych Płyta GE Mark V

,

Głęboka kompatybilność DS200TCEBG1B
Zostaw wiadomość
opis produktu
DS200TCEBG1B GE Mark V
Przegląd produktu

DS200TCEBG1B to płyta rozszerzająca o zabezpieczającym zakończeniu, która należy do serii DS200 i jest wykorzystywana głównie w obszarze podstawowym ochrony P1 systemu Mark V.Płyta służy jako centralny węzeł do łączenia sygnałów i kondycjonowania w systemie.

Odpowiada za skalowanie i kondycjonowanie sygnałów PT (potencjalny transformator) i CT (transformator prądu) z generatorów pola, napięć prądu i prądów linii,oraz do przesyłania przetworzonych sygnałów do płyty TCCB do użytkuJednocześnie działa w połączeniu z tablicą ochrony przed prędkością TCEA, modułem TC2000 i blokami końcowymi tworząc kompletny łańcuch ochrony.

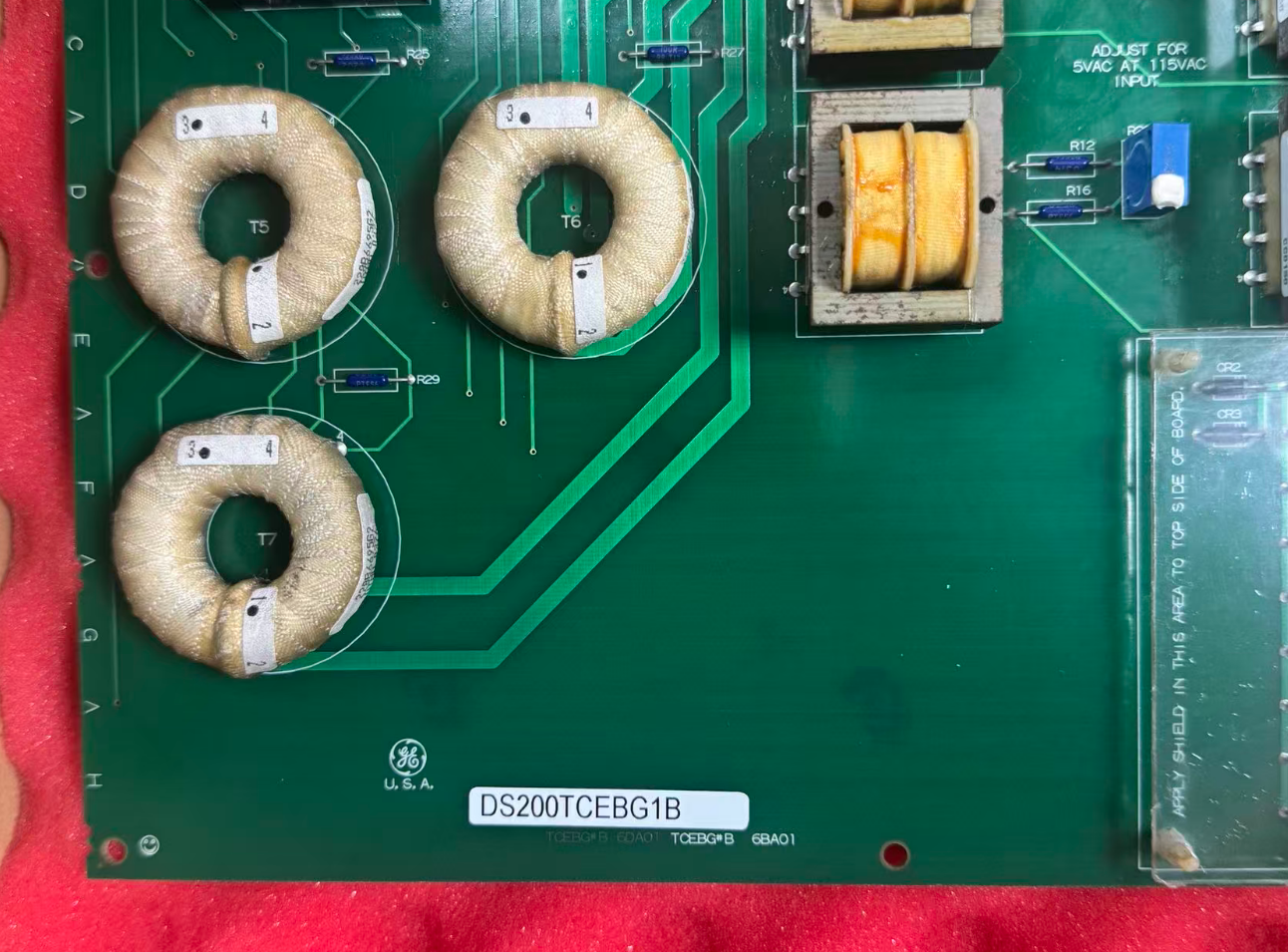

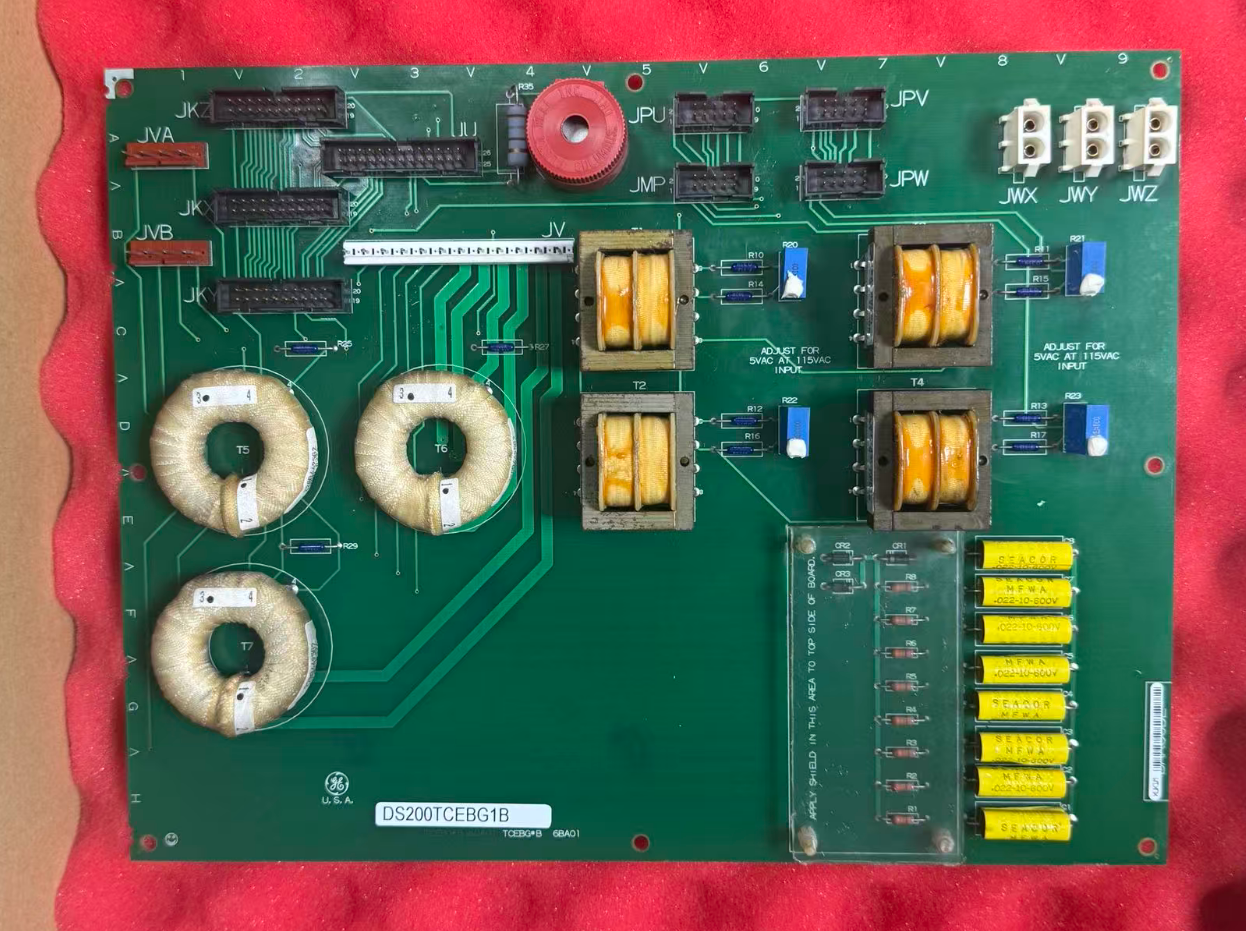

Pod względem wyglądu i układu sprzętowego ta płyta jest wyposażona w 3 złącza w przedziale (do zasilania i przycisku systemowego), 4 transformatory sygnału (sługujące jako kanały izolacyjne),1 złącze o 26 szpilkach (używane głównie do odbierania sygnałów rdzeniowych), 4 złącza 10-pin i 3 złącza 20-pin (do łączenia końcówek I/O).

Kluczowe cechy
  • Możliwości izolacji sygnału i rozszerzania ochrony: Cztery wbudowane transformatory sygnału zapewniają izolację elektryczną, tłumią przejściowe pola i dostarczają czystych sygnałów do głównego sterownika.
  • Wielokrotne funkcje ochrony: zintegrowana izolacja sygnału, konwersja poziomu, rozszerzenie obwodu ochrony,i terminale podłączenia pracują z systemem Mark V w celu wdrożenia ochrony przed prędkością i logiki podróży.
  • Ograniczone możliwości diagnostyczne pokładowe: możliwości samodzielnej diagnostyki są ograniczone; jednakże ostrzeżenia, błędy,Raporty z podróży mogą być generowane przy użyciu narzędzia diagnostycznego napędu i przesyłane przez port seryjny do analizy.
  • Głęboka kompatybilność z systemem Mark V: dopasowanie sygnału jest dostosowane do systemu ochrony Mark V P1, z zoptymalizowanym kształtowaniem impulsu i konwersją poziomu,zapewnienie zgodności z całym zakresem modułów TCEA/TC2000.
Specyfikacja produktu
Nazwa marki General Electric
Model DS200TCEBG1B
Katalog Znak V
Waga brutto/waga wysyłki 2.2 lbs / 35.2 oz / 1 kg
Wielkość opakowania 16 cm x 16 cm x 12 cm
Kraj pochodzenia USA
Kod HS 8537101190
Czas realizacji W magazynie
Port żeglugowy Xiamen
Wypłata T/T
Cena sprzedaży $ 2200.
Gwarancja 12 miesięcy
Czas przeprowadzenia 3-5 dni roboczych
Partnerzy kurierscy DHL, UPS, TNT, FedEx i EMS
Porównanie podobnych modeli
DS200TCEAG1B:Obie są płytami z serii Mark V, ale służą różnym celom funkcjonalnym.podczas gdy płyty z serii TCEA obsługują podstawowe funkcje przetwarzania dla ochrony przed prędkością; te dwa elementy uzupełniają się.
DS200SHVMG1A:Ponadto jest to płyta monitorowania i ochrony wysokiego napięcia w serii Mark V, ale przeznaczona głównie do zastosowań interfejsów wysokiego napięcia SCR,różniące się od koncentracji DS200TCEBG1B na rozszerzeniu terminali zabezpieczeń.
Konfiguracja systemu
TCEA Rada Ochrony przed Prędkością Ta płyta działa bezpośrednio w połączeniu z Płyta Ochrony przed Prędkością TCEA, tworząc podstawowe ogniwo ochrony strefy ochrony P1.podczas gdy TCEA obsługuje wykrywanie nadprędkości i wykonywanie logiki podróży.
Moduł podróży TC2000 Działa w połączeniu z TC2000 Trip Module, umożliwiając przewodową transmisję i wykonywanie sygnałów podróży.
PTBA Terminal Board Sygnały PT/CT, skalowane przez kartę, są ostatecznie przekierowywane do płyty końcowej PTBA, uzupełniając fizyczne połączenie między sygnałami a urządzeniami polowymi.
Kluczowe punkty konfiguracji stoiska rozszerzającego
  • Karta musi być zainstalowana w szczelinie 1 stoiska rozszerzającego.
  • Wspiera kaskadowanie do 7 stojaków rozszerzających, z maksymalną długością kabla 15 metrów.
  • Nie jest wymagana konfiguracja przełącznika DIP; konfiguracja jest całkowicie oparta na oprogramowaniu.
  • Wspiera funkcję "Hold Last State", która blokuje stan modułu wyjściowego, gdy komunikacja z procesorem jest przerwana, zapobiegając niezamierzonemu ruchowi siłownika.
Zalecenia dotyczące połączeń polowych:Wszystkie połączenia terenowe powinny korzystać z osłoniętych kabli, a każdy kanał wejściowy wyposażony jest w 30V ochronę przed przekrętem.
Przykład przypadku

System Mark V turbiny gazowej 9E w pewnej elektrowni wykorzystuje DS200TCEBG1B w obszarze ochrony P1 do izolowania i skalowania sygnałów PT/CT.Praca w połączeniu z tablicą prędkości TCEA i modułem TC2000, zapewnia niezawodną ochronę podczas fazy zapłonu, rozgrzewki, przyspieszenia i podłączenia do sieci, zmniejszając tym samym liczbę błędnych wypadków.

Częste pytania
Gdzie jest tablica?
Jest zainstalowany w P1 Core Location 2 w szafce sterującej Mark V i musi być zainstalowany w szczelinie 1 w stojaku rozszerzającym.
Jaki jest zakres temperatury roboczej deski?
Normalny zakres temperatury pracy wynosi od -20°C do +60°C, a zakres temperatury przechowywania od -40°C do +85°C.
Jaki jest okres gwarancji tego modułu?
Zwykle okres gwarancji na oryginalne produkty wynosi 12 miesięcy.
DS200TCEBG1B GE Mark V Protective Termination Expander Board
