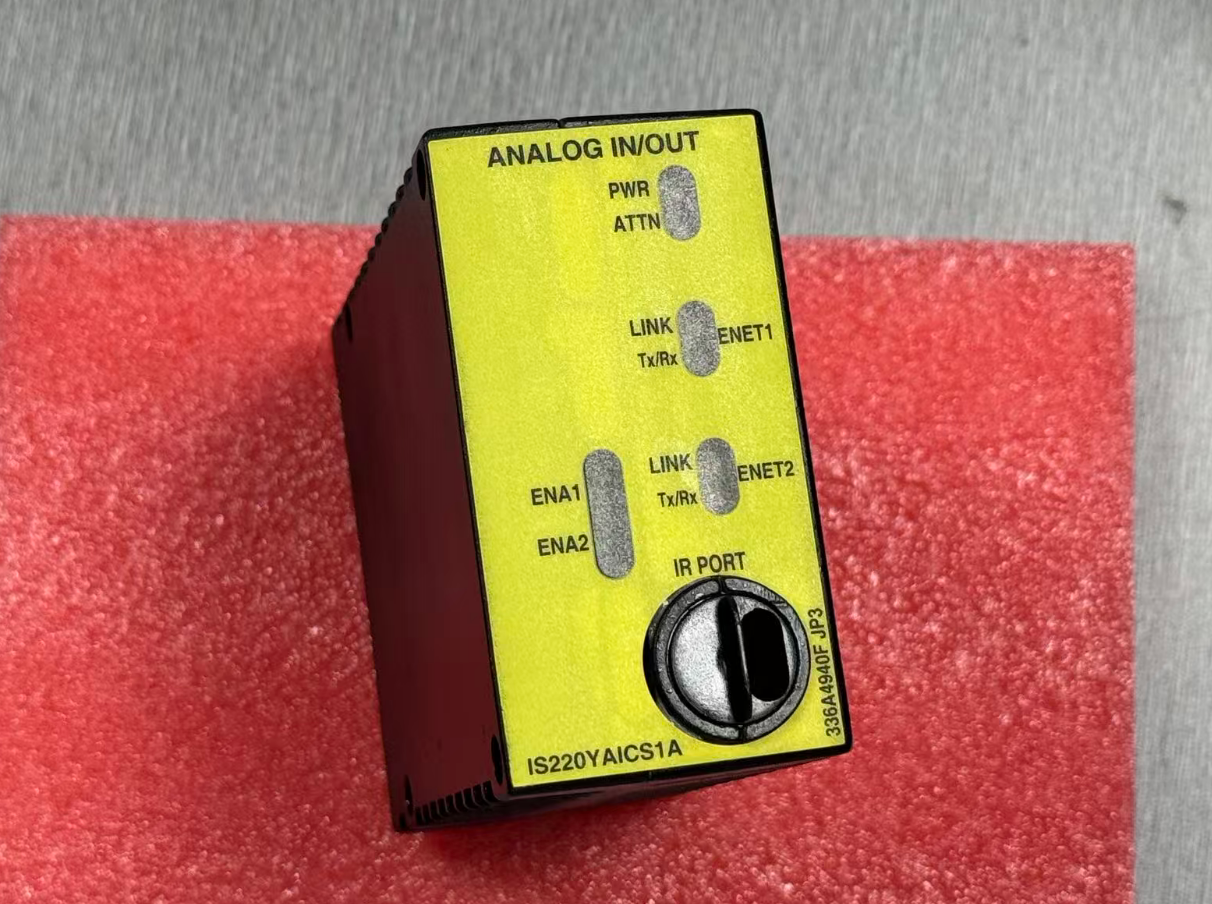

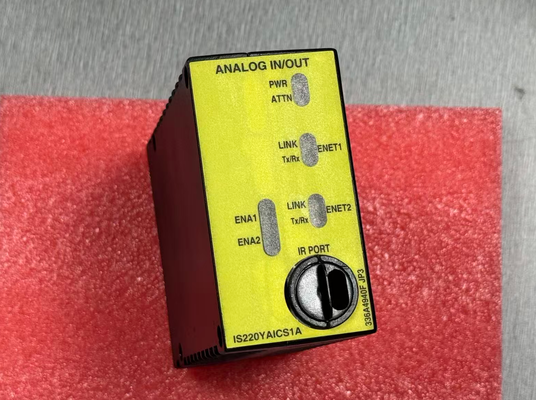

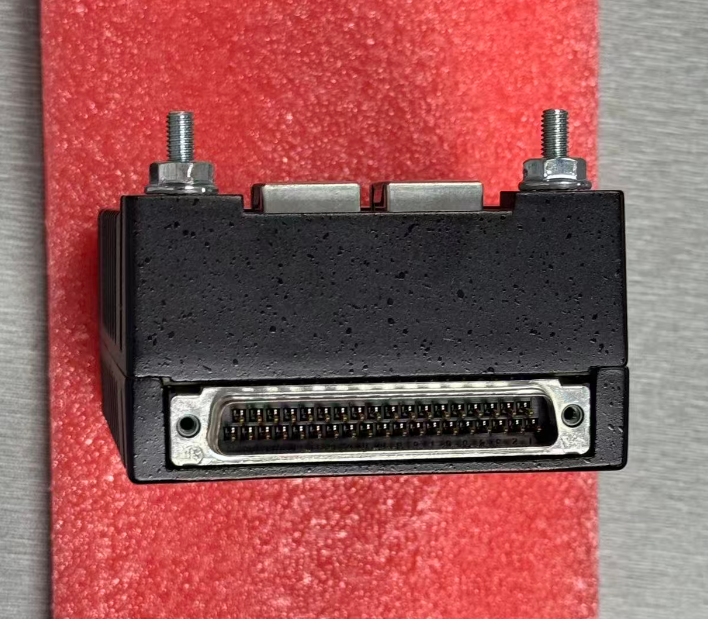

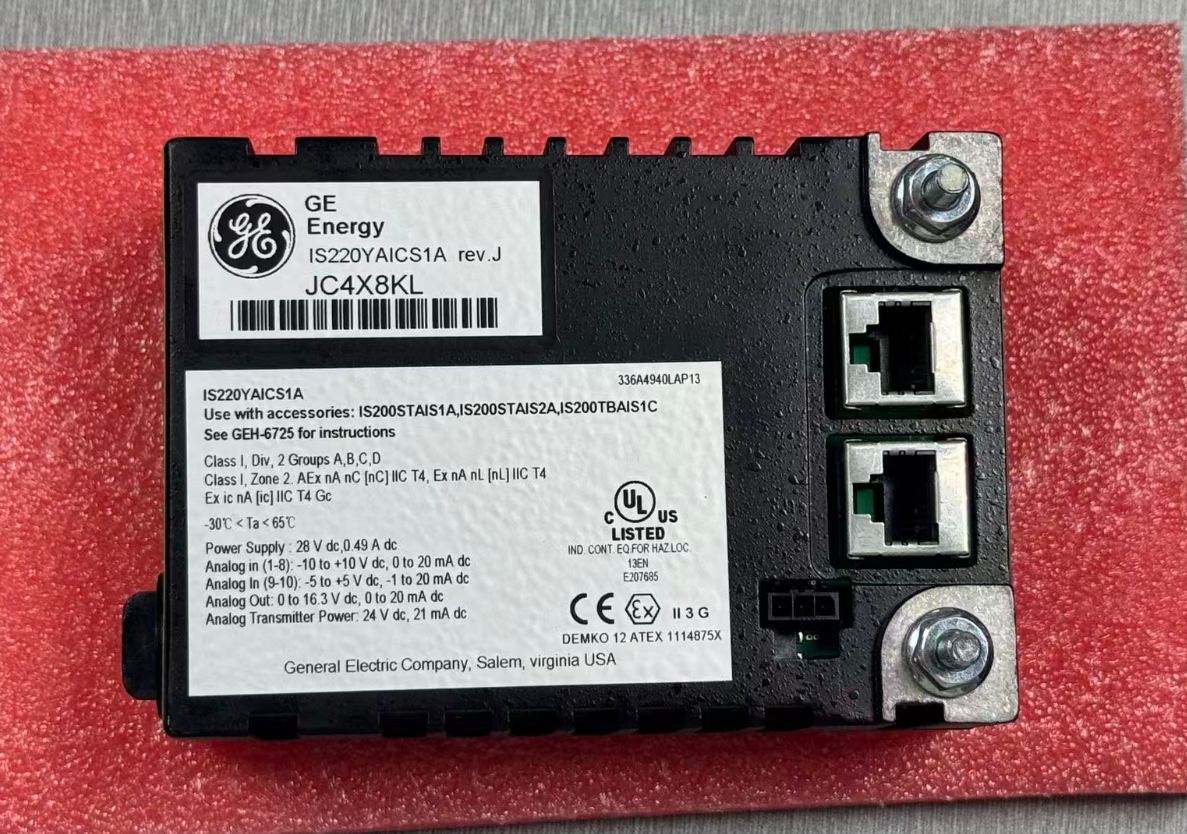

IS220YAICS1A GE Mark VIe

IS220YAICS1A służy jako interfejs elektryczny między siecią I/O Ethernet a analogową płytą zaciskową, wykonując dwukierunkową konwersję sygnałów z czujników terenowych i poleceń systemu sterowania. Zaprojektowany specjalnie do zastosowań automatyki przemysłowej wymagających przetwarzania sygnałów analogowych o wysokiej integralności i certyfikacji poziomu integralności bezpieczeństwa (SIL), jest szeroko stosowany w krytycznych dla bezpieczeństwa dziedzinach, takich jak turbiny gazowe, turbiny parowe, przemysł naftowy i gazowy oraz przemysł procesowy.

Moduł ten jest instalowany na kompatybilnej analogowej płycie zaciskowej (takiej jak seria TBAIH1C lub STAI). Cyfryzuje sygnały analogowe z nadajników terenowych i przesyła je do sterownika, jednocześnie konwertując cyfrowe polecenia sterujące na analogowe prądy wyjściowe do sterowania siłownikami terenowymi.

Moduł wykorzystuje architekturę dwurdzeniową — składającą się z płyty procesora ogólnego przeznaczenia i dedykowanej płyty akwizycji. Sygnały wejściowe najpierw przechodzą przez pasywny filtr dolnoprzepustowy o częstotliwości granicznej 75,15 Hz w celu redukcji szumów, a następnie są cyfryzowane z wysoką precyzją za pomocą 16-bitowego przetwornika analogowo-cyfrowego (ADC) w połączeniu z multiplekserem analogowym i obwodami wyboru wzmocnienia/skalowania wielostopniowego.

• Certyfikat bezpieczeństwa SIL 3: Pomyślnie przeszedł ocenę IEC 61508 firmy exida, osiągając SIL 3 w konfiguracji HFT=1 (potrójna redundancja).
• Precyzyjne przetwarzanie sygnałów: Wyposażony w 16-bitowy przetwornik wejściowy ADC i 14-bitowy przetwornik wyjściowy, z dokładnością wejściową ±0,1% zakresu pełnego.
• Elastyczna konfiguracja wielokanałowa: Obsługuje 10 wejść analogowych (±5 V, ±10 V, 4-20 mA) i 2 wyjścia analogowe (0-20 mA); pierwsze 8 wejść można elastycznie skonfigurować dla trybów wejścia napięciowego ±5 V lub ±10 V.
• Obsługa architektury redundantnej: Obsługuje konfiguracje simplex i TMR potrójnie redundantne z automatycznym przełączaniem awaryjnym w przypadku awarii.
• Możliwość wymiany podczas pracy: Obsługuje wymianę podczas pracy przy włączonym zasilaniu systemu; wymiana modułu nie wymaga wyłączania zasilania systemu.
• Zakres temperatur pracy: -40°C do +70°C.
• Napięcie izolacji sygnału: ≥2500 V AC.
• Odporność na przepięcia: ±2 kV, odpowiednia do ekstremalnych warunków przemysłowych.

Dla nowych projektów systemów sterowania bezpieczeństwa Mark VIeS zalecamy następującą konfigurację:

Konfiguracja ta została zweryfikowana w wielu dużych projektach elektrowni gazowych z turbinami gazowymi w cyklu kombinowanym, a niezawodność i bezpieczeństwo systemu spełniają wymagania projektowe.
