IS220PTCCH1A GE Znak VIe
| Miejsce pochodzenia | USA |
|---|---|
| Nazwa handlowa | GE |
| Orzecznictwo | Certificate of Origin |
| Numer modelu | IS220PTCCH1A |
| Dokument | GE-Mark-VIe-VIeS.pdf |
| Minimalne zamówienie | 1 szt |
| Cena | $5000 |
| Szczegóły pakowania | Oryginalne pudełkowe opakowanie |
| Czas dostawy | 5-7 dni |
| Zasady płatności | T/T |
| Możliwość Supply | 1-99 szt. / 3-5 dni |
Szczegóły Produktu
| Numer modułu | IS220PTCCH1A | Marka | GE |
|---|---|---|---|
| Katalog | Marka VIe | Cena sprzedaży | 5000 dolarów |
| Stan | W MAGAZYNIE | Pochodzenie | USA |
| Czas realizacji | 3-5 dni roboczych | Gwarancja | 1 rok |
| Waga | 1 KG | ||
| Podkreślić | 16-bitowy moduł wejściowy termopary przetwornika A/D,Dwukanałowy redundantny moduł Ethernet GE Mark VIe,Automatyczne rozpoznawanie czujnika Moduł sygnału temperatury |
||
opis produktu

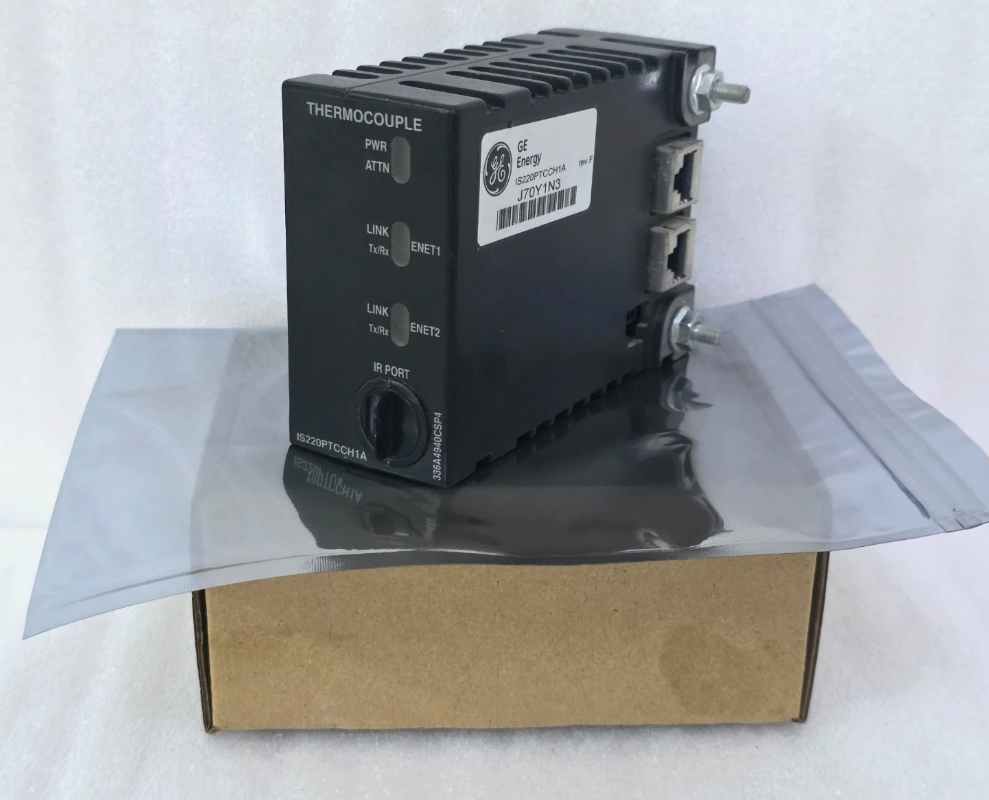

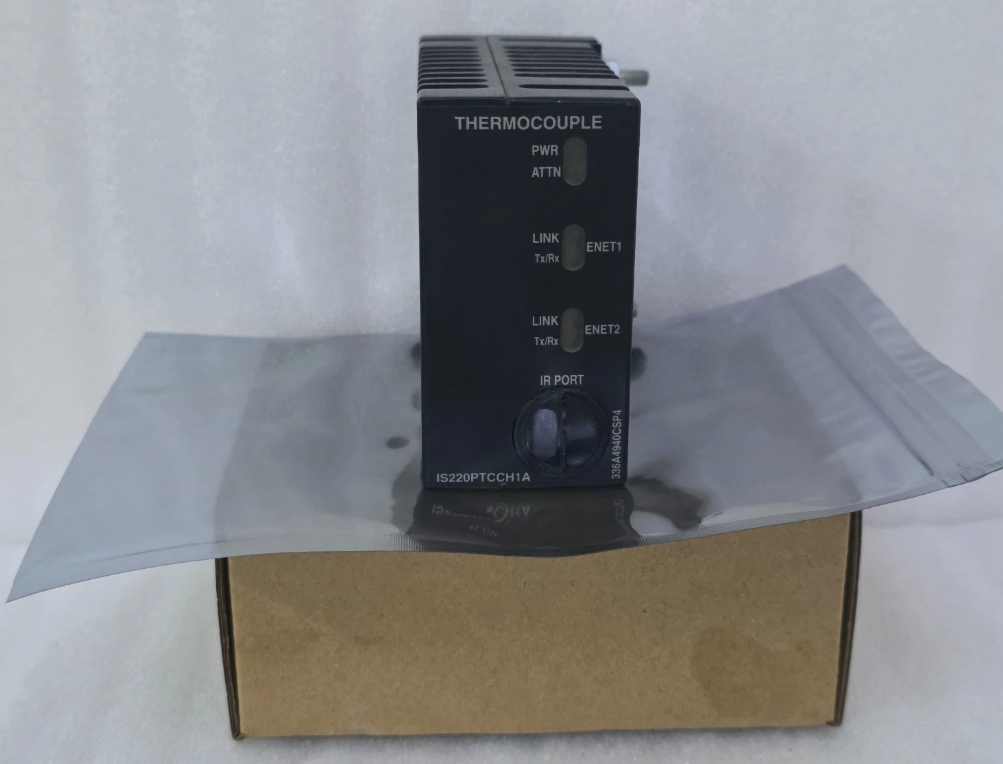

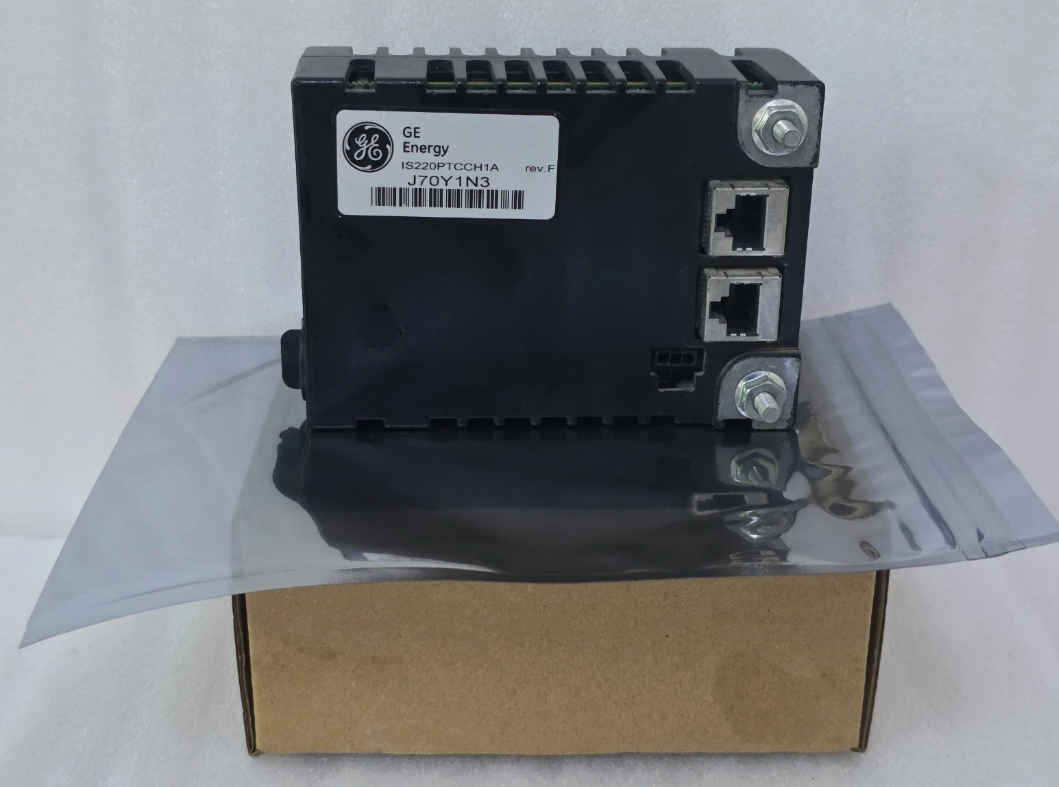

IS220PTCCH1A GE Mark VIe
IS220PTCCH1A to moduł wejściowy termopary, zaprojektowany specjalnie do akwizycji sygnałów temperatury w systemach sterowania turbin gazowych i parowych. Moduł ten konwertuje słabe sygnały napięciowe na poziomie miliwoltów generowane przez czujniki termoparowe na precyzyjne cyfrowe dane temperaturowe, które są następnie przesyłane w czasie rzeczywistym do kontrolera za pośrednictwem podwójnych kanałów Ethernet.
Płyta wykorzystuje zintegrowaną architekturę "płyta procesorowa + płyta akwizycji", wyposażoną w wbudowaną płytę procesorową BPPx i dedykowaną płytę akwizycji termoparowej. Moduł jest umieszczony w kompaktowej metalowej obudowie i zawiera wbudowaną kompensację zimnych złączy, automatyczne rozpoznawanie czujników oraz możliwości przechowywania danych w pamięci EEPROM.
Działając na poziomie rozproszonych wejść/wyjść Mark VIe, moduł komunikuje się z rdzeniami procesorów za pośrednictwem redundantnych dwukanałowych połączeń Ethernet, zapewniając wysoką niezawodność transmisji danych temperaturowych. Jego podstawowa logika projektowa koncentruje się na wzmocnieniu słabych sygnałów i kompensacji zimnych złączy, zawierając precyzyjny 16-bitowy przetwornik A/C i multiplekser różnicowy do dokładnego przechwytywania drobnych zmian napięcia z termopar.
Kluczowe cechy
- Obsługuje trzy tryby konfiguracji redundancji: simplex, duplex i TMR
- Wykrywa przerwy w obwodzie, odwrotne podłączenia i zwarcia w ciągu 2 ms
- Automatyczne rozpoznawanie czujników zmniejsza złożoność uruchomienia
- Diody LED na panelu przednim i port diagnostyczny na podczerwień zapewniają wielopoziomowe lokalne możliwości diagnostyczne
- Wykonuje precyzyjną kompensację zimnych złączy
- Obsługuje automatyczne identyfikowanie typu termopary i polaryzacji
- Niezależna częstotliwość próbkowania 100 Hz na kanał pozwala na wychwycenie nagłych zmian temperatury w ciągu 10 ms
Specyfikacje produktu
| Nazwa marki | General Electric |
|---|---|
| Model | IS220PTCCH1A |
| Katalog | Mark VIe |
| Waga brutto | 2,2 funta / 35,2 uncji / 1 kg |
| Rozmiar opakowania | 16 cm x 16 cm x 12 cm |
| Kraj pochodzenia | USA |
| Kod HS | 8537101190 |
| Czas realizacji | Dostępny |
| Port wysyłkowy | Xiamen |
| Płatność | T/T |
| Cena sprzedaży | 5000 USD |
| Gwarancja | 12 miesięcy |
| Czas realizacji | 3-5 dni roboczych |
| Partnerzy kurierscy | DHL, UPS, TNT, FedEx i EMS |
Studium przypadku zastosowania
W centrum energetycznym dużego kompleksu chemicznego węgla w północno-zachodnich Chinach, projekt wymagał głębokiej integracji systemu sterowania Mark VIe dla turbiny gazowej GE 9E z systemem DCS Experion obejmującym całą elektrownię, aby umożliwić scentralizowane monitorowanie i optymalizację obciążenia.
W tym projekcie IS220PTCCH1A jest odpowiedzialny za akwizycję kluczowych parametrów, takich jak temperatura spalin turbiny gazowej i temperatura łożysk. Jego stabilne połączenie Modbus TCP/IP zapewnia transmisję danych temperaturowych w czasie rzeczywistym do systemu DCS, rozwiązując tym samym wąskie gardło komunikacyjne między turbiną gazową a systemem DCS.
Konfiguracja i kompatybilność
| Kompatybilne moduły | Opis funkcji |
|---|---|
| IS200TBTCH1B | Terminal blok termoparowy (konfiguracja TMR); zapewnia 12 kanałów redundantnych wejść TMR podczas używania z IS220PTCCH1A |
| IS200TBTCH1C | Terminal blok simplex, zaprojektowany specjalnie dla IS220PTCCH1A, wyposażony w kolorowe zaciski ułatwiające okablowanie termopar i wbudowaną ochronę przeciwprzepięciową |
| IS220PTCCH1B | Zmodernizowany moduł, dostępny jako opcja wymiany lub modernizacji dla IS220PTCCH1A |
| IS220PRTDH1A | Moduł wejściowy RTD, do zastosowań wymagających detekcji temperatury rezystancyjnej |
| IS220PMMH1A | Płyta sterująca główna, która wraz z IS220PTCCH1A tworzy kompletną architekturę sterowania Mark VIe |
| IS220PPRAH1A | Moduł zabezpieczający, który podczas używania z IS220PTCCH1A implementuje logikę zabezpieczeń związaną z temperaturą |
Często zadawane pytania
Ile kanałów wejściowych termopar obsługuje IS220PTCCH1A?
W konfiguracji simplex moduł zapewnia 12 niezależnych kanałów wejściowych termopar. W połączeniu z terminal blokiem TBTCH1C, konfiguracja dual-pack może zostać rozszerzona do 24 kanałów. W konfiguracji TMR (z terminal blokiem TBTCH1B) zapewnia 12 kanałów.
Jakie typy termopar obsługuje ten moduł?
IS220PTCCH1A obsługuje różne standardowe typy termopar, w tym J, K, T, E, R, S, B i N, a także sygnały napięciowe od -8 mV do +45 mV.
Jaka jest dokładność pomiaru modułu?
Moduł wykorzystuje 16-bitowy przetwornik A/C z błędem spójności ±0,25°F (około ±0,14°C) i rozdzielczością 0,1°C. Dokładność kompensacji zimnych złączy wynosi ±0,5°C.
Jaki jest okres gwarancji na ten moduł?
Zazwyczaj okres gwarancji na oryginalne produkty wynosi 12 miesięcy.
