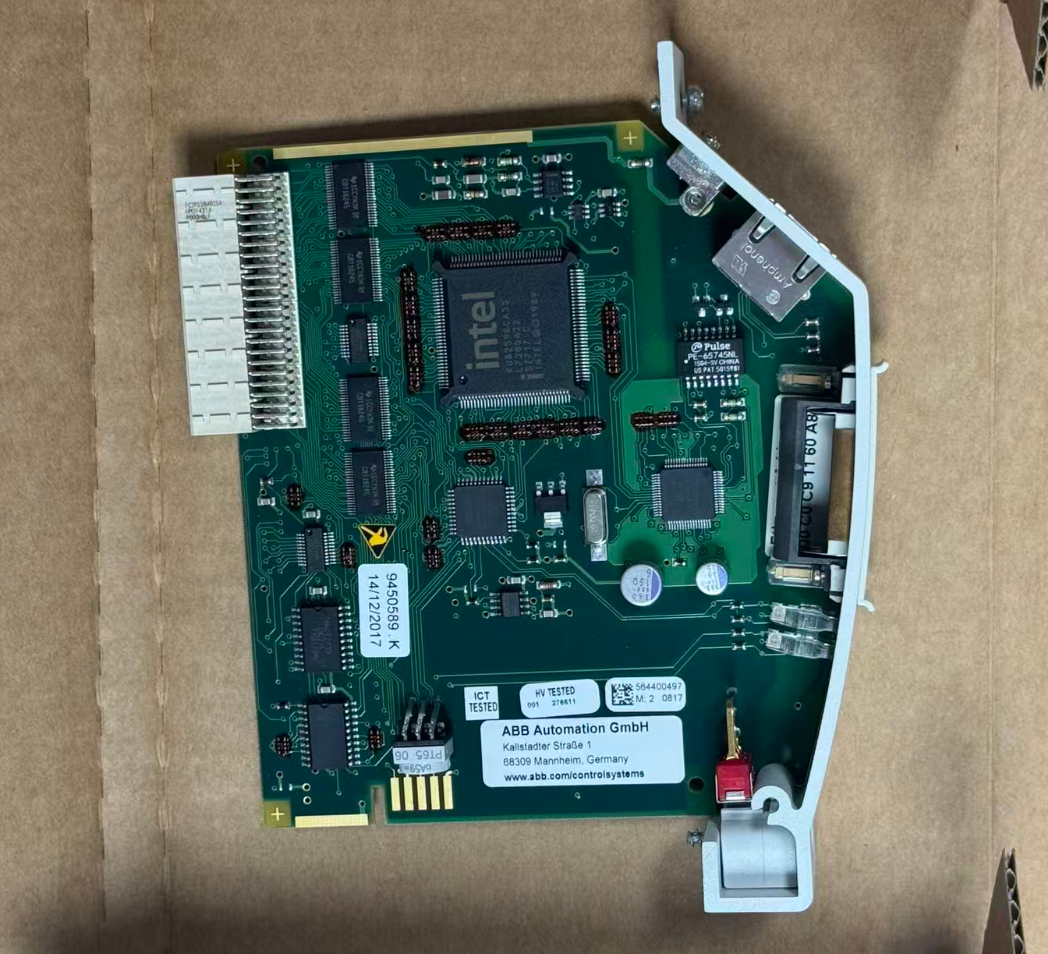

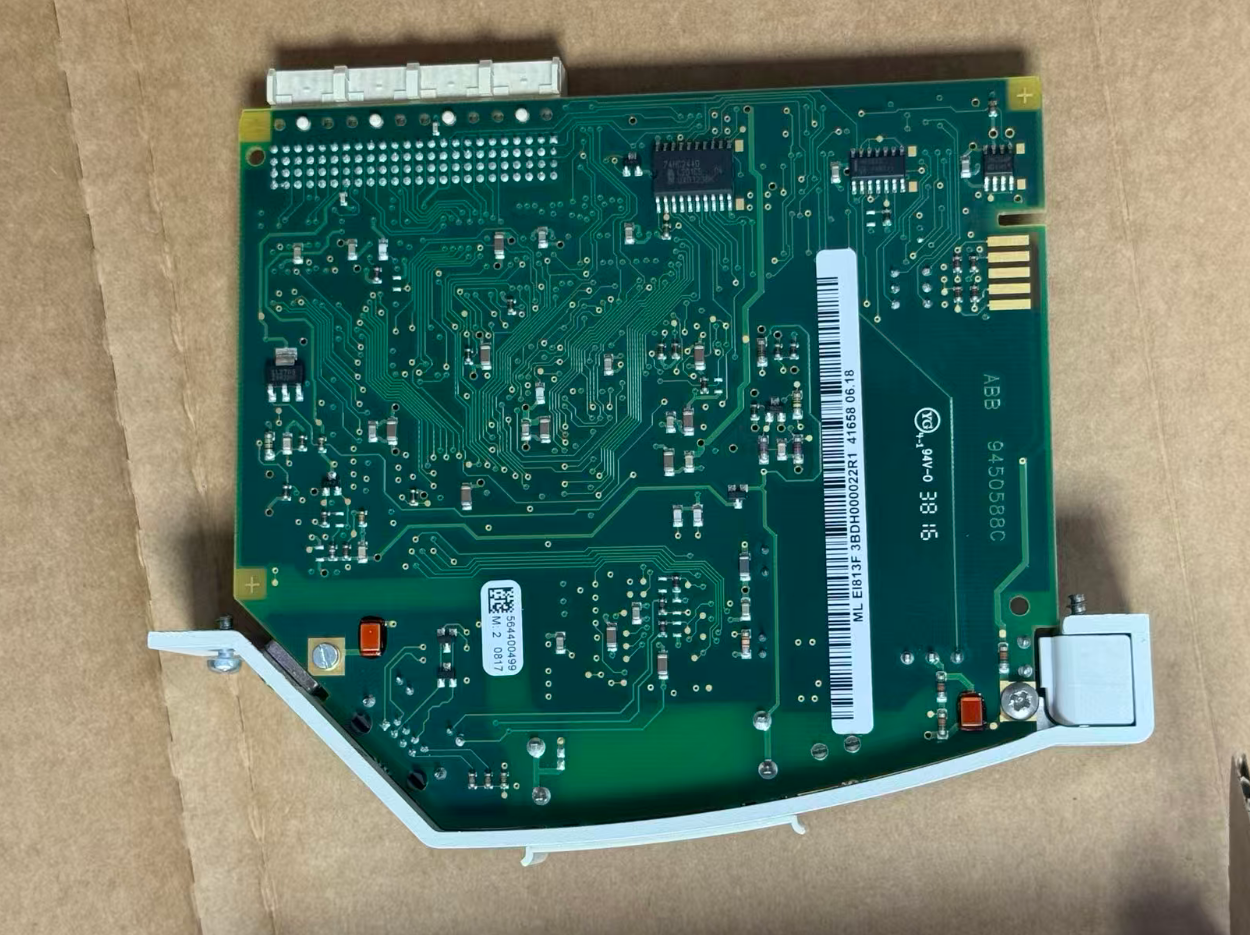

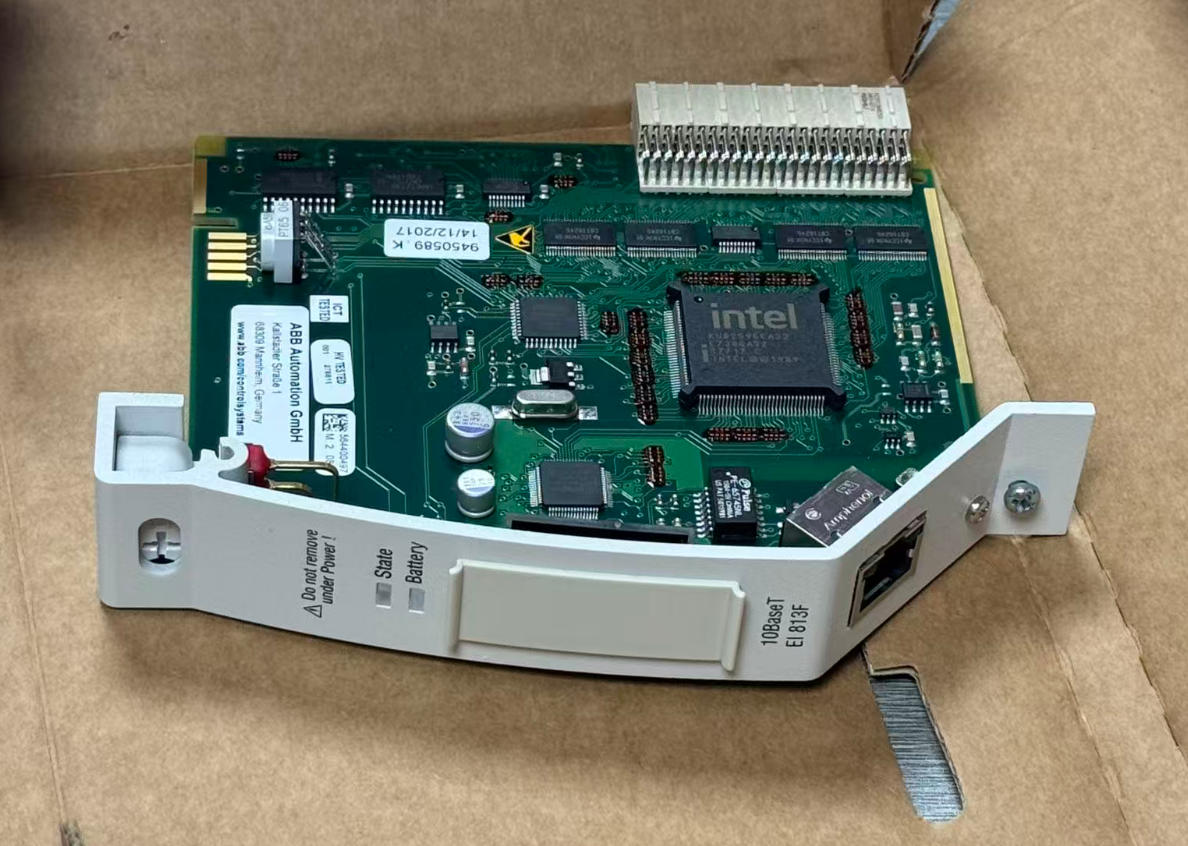

EI813F 3BDH000022R1 ABB

EI813F jest modułem Ethernet zaprojektowanym specjalnie dla sterownika ABB Freelance AC 800F. Tworzy połączenie sieciowe między sterownikiem a stacjami operatora,stacje inżynierskieJest wstawiany w gniazdko rack AC 800F i komunikuje się z modułem procesora PM 802F lub PM 803F za pośrednictwem szlaku tła.

Podstawową funkcją modułu jest ułatwienie wymiany danych między sterownikiem a szosą systemową. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, co znacząco zmniejsza obciążenie głównego procesora.

• Standardy sieciowe: 10BaseT (IEEE 802.3)
• Prędkość danych: 10 Mbit/s
• Interfejs: RJ45 (ocalony)
• Środek podłączenia: kabel z parą skręconą
• Kompatybilne procesory: PM 802F / PM 803F
• Wymagania dotyczące oprogramowania: Freelance V7.1 SP2a lub nowszy
• Zasilanie: 24 V prądu stałego z płaszczyzny tylnej regału
• Temperatura pracy: -20°C do +60°C

W projekcie modernizacji fabrycznej konieczne jest zintegrowanie danych między istniejącym systemem sterowania Freelance AC 800F a nowo wdrożonym systemem PCS 7 (AS 417-4).Rozwiązanie wykorzystuje moduł EI813F do podłączenia sterownika AC 800F do przemysłowego Ethernet i umożliwia wymianę danych między dwoma systemami poprzez konfigurację połączenia UDP.

Po stronie Freelance skonfigurowano moduł łączności EI813F i bloky funkcji transmisji/odbioru, natomiast po stronie PCS 7bloków funkcji FC50 "AG_LSEND" i FC60 "AG_LRCV"Rozwiązanie to umożliwiło interoperacyjność danych między systemami sterowania między dostawcami przy zachowaniu istniejącej infrastruktury sprzętu,w ten sposób oszczędza się zarówno koszty, jak i czas związany z całkowitą wymianą systemu.

• Czy EI813F wymaga oddzielnego zasilania?
  Nie, moduł jest zasilany przez płaszczyznę tylną stojanową AC 800F (24 V prądu stałego) i nie wymaga zewnętrznego zasilania.
• Jakie protokoły komunikacyjne obsługuje moduł?
  Obsługuje TCP/IP, UDP i Modbus/TCP. Niektóre dokumenty wspominają o obsłudze Profinet, ale musi to zostać potwierdzone na podstawie rzeczywistej wersji oprogramowania układowego i konfiguracji systemu.
• Czy moduł ma własną baterię?
  Nie. EI813F nie zawiera baterii. Funkcję zapasową baterii pamięci głównej obsługuje bateria po stronie PM 802F/PM 803F;należy okresowo sprawdzać stan BATT LED modułu PM.
