Płyty terminali I/O aplikacji GE Mark VI bez procesów powlekania PCB z dostosowywalnym sprzętem sprzętowym i kompatybilności wielowersyjnej

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Miejsce pochodzenia USA
Nazwa handlowa GE
Orzecznictwo Certificate of Origin
Numer modelu IS200ATBAG1B
Dokument GE Mark VI.pdf
Minimalne zamówienie 1 szt
Cena $1500
Szczegóły pakowania Oryginalne pudełkowe opakowanie
Czas dostawy 5-7 dni
Zasady płatności T/T
Możliwość Supply 1-99 szt. / 3-5 dni
Szczegóły Produktu
Marka GE Numer modułu IS200ATBAG1B
Katalog Mark VI Cena sprzedaży 1500 $
Stan W MAGAZYNIE Pochodzenie USA
Czas realizacji 3-5 dni roboczych Gwarancja 1 rok
Waga 1 KG
Podkreślić

Brak konfigurowalnej listwy zaciskowej sprzętu

,

Proces powlekania PCB Płyta GE Mark VI

,

Tablica zaciskowa we/wy aplikacji zapewniająca kompatybilność z wieloma wersjami
Zostaw wiadomość
opis produktu
IS200ATBAG1B GE Mark VI
Przegląd produktu

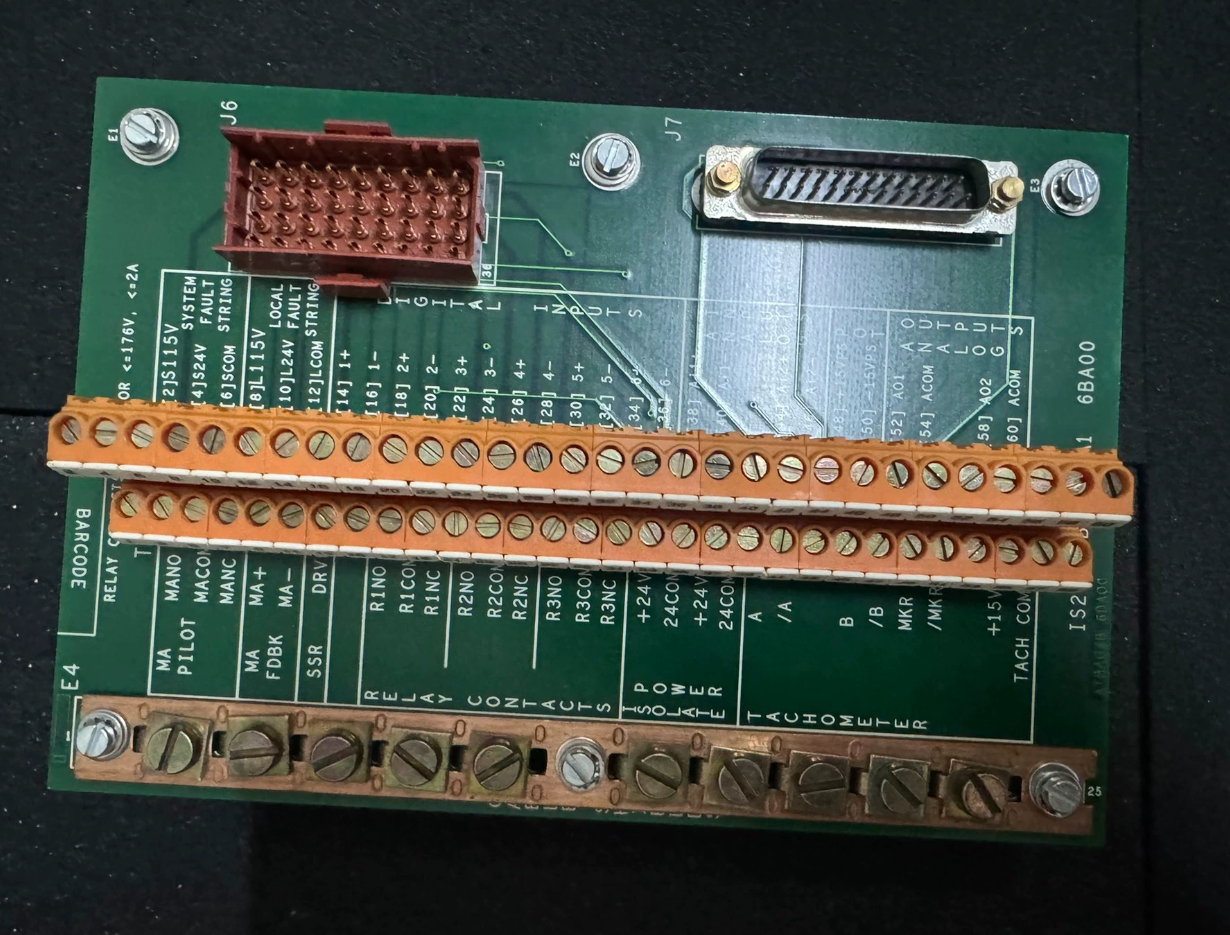

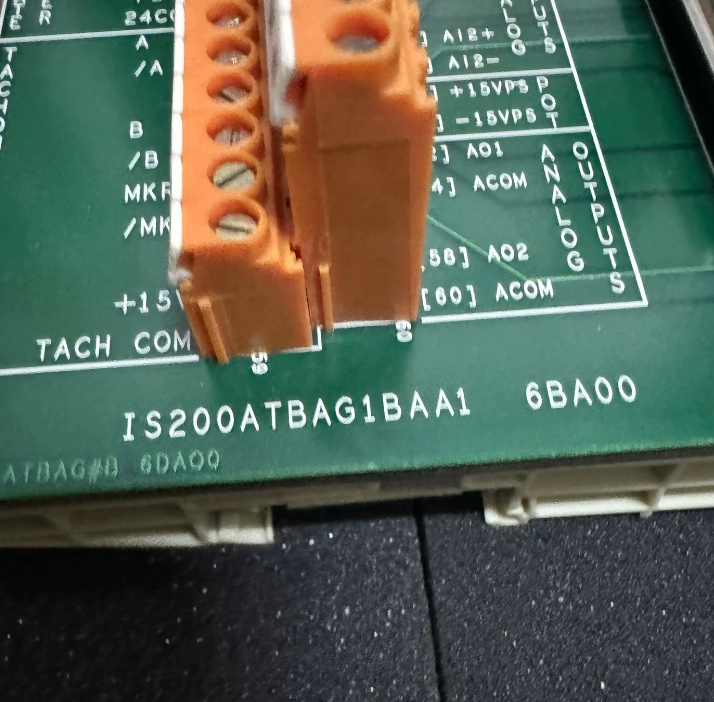

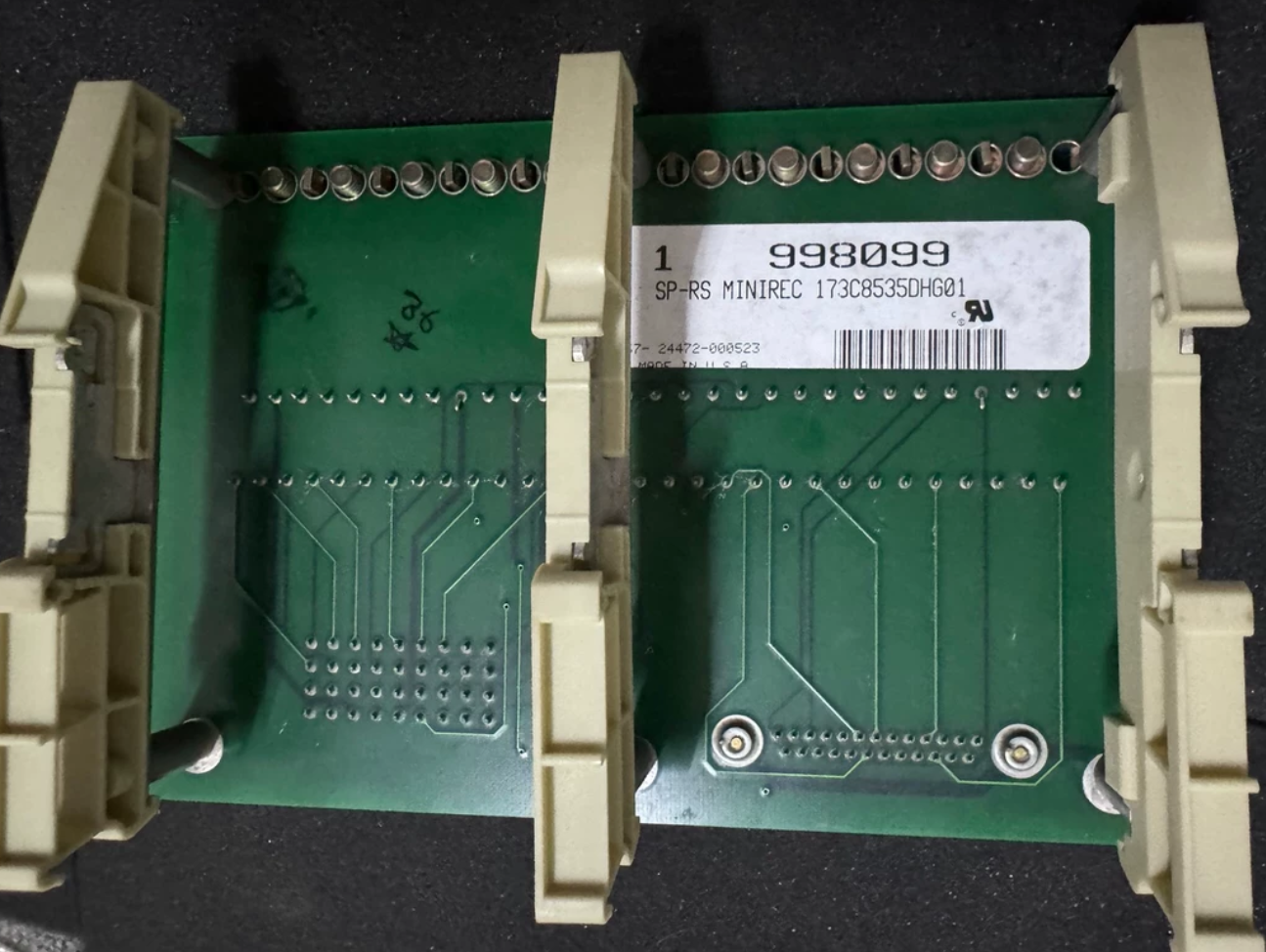

IS200ATBAG1B to karta terminalowa wejść/wyjść aplikacyjnych (Application I/O Terminal Board) o numerze części GE 173C8535DHG01 i skrócie funkcjonalnym „ATBA”. Służy jako fizyczny interfejs między sygnałami terenowymi a magistralą systemu sterowania w systemach sterowania turbinami gazowymi, turbinami parowymi i napędami przemysłowymi.

Podstawową funkcją karty jest zapewnienie scentralizowanych połączeń bloków zacisków dla wszystkich sygnałów z złączy J6 i J7 na karcie magistrali systemu sterowania (Control Assembly Backplane Board). Karta nie zawiera procesora, oprogramowania układowego ani konfigurowalnych parametrów; jest to czysto pasywna karta interfejsu terminalowego. Całe okablowanie jest wykonywane za pomocą stałego bloku zacisków karty z 60 pozycjami, rozmieszczonymi w dwóch rzędach po 30 pozycji każdy i indywidualnie oznakowanymi według grup sygnałów.

Kluczowe cechy
  • Brak konfigurowalnego sprzętu: Sama karta nie posiada konfigurowalnego sprzętu ani ręcznie przestawianych zworków, co zmniejsza ryzyko błędów na miejscu.
  • Proces powlekania PCB: Wersja „G1” określa standardowe powlekanie PCB. Chociaż pokrycie nie jest tak wszechstronne jak powłoka konformalna, zapewnia grubszą ogólną warstwę ochronną dla podłoża, skutecznie chroniąc je przed kurzem i wilgocią na miejscu.
  • Kompatybilność z wieloma wersjami: Istnieją dwie różne wersje (np. G1AA i G1AB), a główna różnica polega na ponownym przypisaniu pinów złączy J6 i J7.
  • Złącze J6: Przystosowane do maksymalnego napięcia 225 V i maksymalnego prądu 1 A (z wyłączeniem niektórych specyficznych przekaźników i złączy CONA).
  • Złącze J7: Przystosowane do napięcia 50 V i maksymalnego prądu 1 A.
  • Złącza zamontowane na karcie: Standardowe złącza zamontowane na karcie są przystosowane do maksymalnego napięcia 176 V i maksymalnego prądu 1 A.
Specyfikacje produktu
Nazwa marki General Electric
Model IS200ATBAG1B
Katalog Mark VI
Waga brutto/waga wysyłkowa 2,2 funta / 35,2 uncji / 1 kg
Rozmiar opakowania 16 cm x 16 cm x 12 cm
Kraj pochodzenia USA
Kod HS 8537101190
Czas realizacji Dostępny
Port wysyłkowy Xiamen
Płatność T/T
Cena sprzedaży 1500 USD
Gwarancja 12 miesięcy
Czas realizacji 3-5 dni roboczych
Partnerzy kurierscy DHL, UPS, TNT, FedEx i EMS
Przykład zastosowania
W pewnej elektrowni o obiegu kombinowanym, po latach modernizacji, nowo dodane obrotomierze, wyjścia analogowe i sygnały blokad z szafy sterowniczej GE Mark VI zostały skierowane do IS200ATBAG1B, gdzie odpowiadały jeden do jednego z pinami magistrali CABP.

Pewnego wczesnego ranka fałszywe wejście cyfrowe spowodowało zadziałanie zabezpieczenia; technicy zmierzyli sygnał bezpośrednio na bloku zacisków i szybko zidentyfikowali wadliwy tag, unikając w ten sposób przedłużonego przestoju. Incydent ten pokazał wartość IS200ATBAG1B jako scentralizowanego interfejsu.
Często zadawane pytania
Czy IS200ATBAG1B wymaga jakichkolwiek regulacji lub konfiguracji przez użytkownika?

Nie. Ta karta nie posiada konfigurowalnego sprzętu, zworków ani przełączników DIP; jest typu plug-and-play i nie wymaga regulacji przez użytkownika.

Jakie środki ostrożności należy podjąć podczas instalacji lub wymiany IS200ATBAG1B?

Przed dotknięciem jakichkolwiek obwodów należy upewnić się, że na powierzchni karty nie ma śmiertelnych napięć i że system napędowy został całkowicie wyłączony. Przed odłączeniem wszystkich kabli należy zaznaczyć ich położenie na zaciskach, aby można je było prawidłowo podłączyć.

Jaki jest okres gwarancji na ten moduł?

Zazwyczaj okres gwarancji na produkty oryginalne wynosi 12 miesięcy.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
