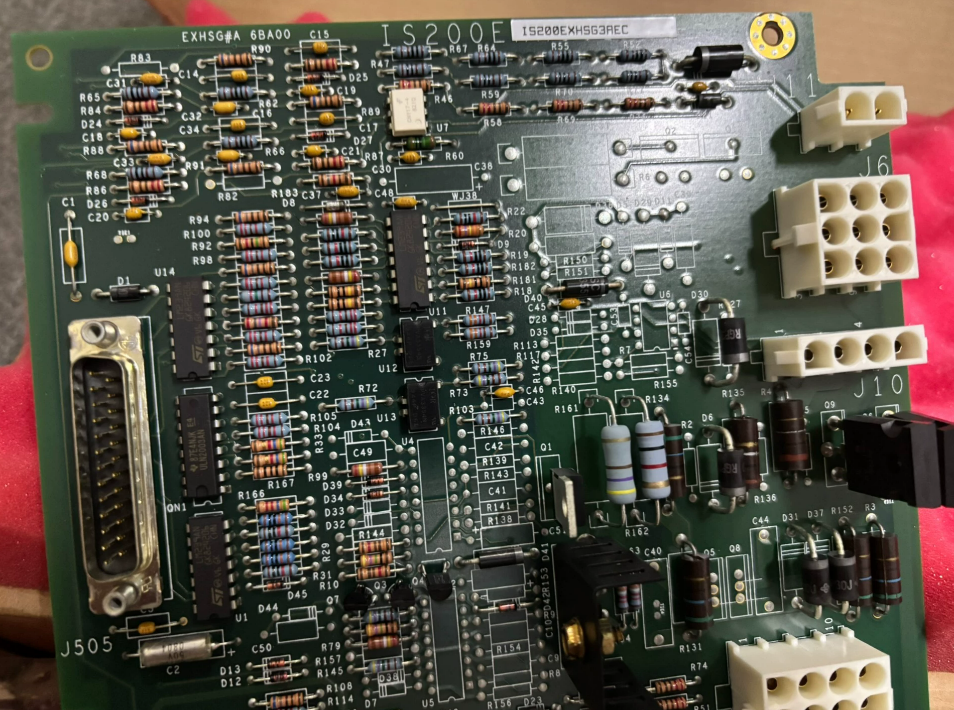

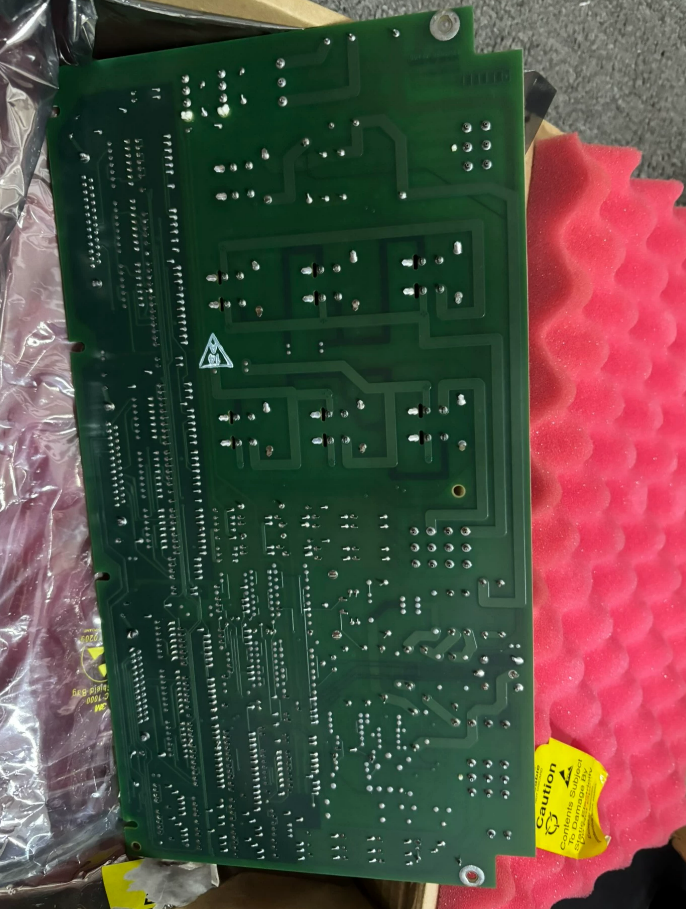

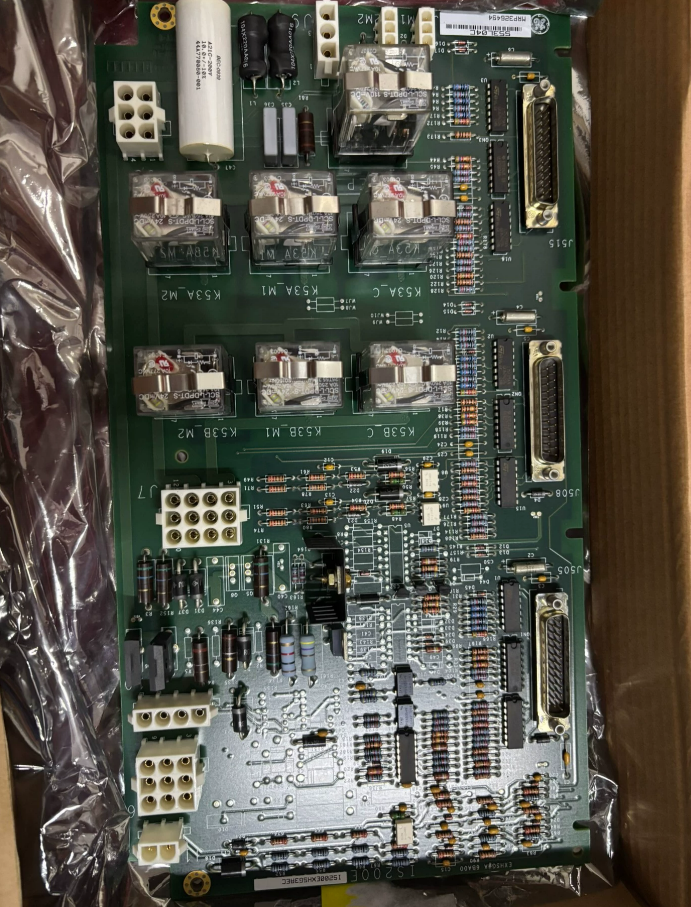

IS200EXHSG3A GE Znak VI

IS200EXHSG3A to szybki sterownik przekaźnika i płyta końcowa czujników opracowana przez GE dla systemu ekscytacji statycznej EX2100; jest częścią czwartej generacji sprzętu serii Mark VI.Jako zespół płyt drukowanych o wysokiej wydajności, IS200EXHSG3A łączy trzy podstawowe funkcje: szybkie sterowanie przekaźnikiem, dwukierunkowe wykrywanie Hall'a i monitorowanie online w ultracienkim czynniku kształtu.

podłącza się do trzech głównych płyt wejściowo-wyjściowych (EMIO) ekscitatora (do sterowania redundantnego) lub do jednej płyty EMIO (do sterowania prostokątnego) za pośrednictwem tylnej płaszczyzny ekscitatora,umożliwiające precyzyjne sterowanie systemem pobudzenia generatoraZ jednej strony, napędza szybkie przekaźniki, aby szybko włączać i wyłączać obwód pobudzenia; z drugiej strony,monitoruje w czasie rzeczywistym kluczowe parametry systemu pobudzenia, takie jak prąd i napięcie, oraz zapewnia szybką ochronę w przypadku awarii.

• Napęd wejściowy: 24 VDC
• Prąd nominalny: 10 A
• Wyjście przekaźnika: 9 przekaźników stałych, 3 A/250 V
• Czas pracy: ≤ 1 ms
• Czujniki hali: 2 kanały, ±200 A/±1200 V
• Dokładność pobierania próbek: 12-bitowy Σ-Δ ADC, szerokość pasma 1 kHz
• Izolacja wytrzymała napięcie: 2,5 kV RMS
• Wpis logiczny: 5 V prądu stałego (kompatybilny z TTL)
• Temperatura pracy: -30°C do +65°C
• Temperatura przechowywania: -40°C do 85°C
• wilgotność względna: 5% do 95% (nie kondensacyjna)
• Odporność na drgania: połączenia pozostają bezpieczne w warunkach drgań o wartości 5 g

1. Przygotowanie do wyłączenia: Upewnij się, że system pobudzenia został wyłączony i że wszystkie elektryczne obwody I/O w gabinecie sterującej zostały wyłączone.
2. Etykietowanie kabli: Aby ułatwić ponowne podłączenie, upewnij się, że wszystkie kable są prawidłowo oznaczone nazwami złączy (jak jest zaznaczone na tablicy).
3. Usunięcie starej deski: ostrożnie odłączyć wszystkie kable od deski EXHS i usunąć śruby mocujące.
4. Instalacja nowej tablicy: nowa tabliczka EXHS jest montowana na uchwytzie i umieszczana w takiej samej orientacji, w jakiej została usunięta.
5. Podłączenie ponownie: podłączyć wszystkie kable zgodnie z oznaczeniami, upewniając się, że oba końce są prawidłowo ustawione.
