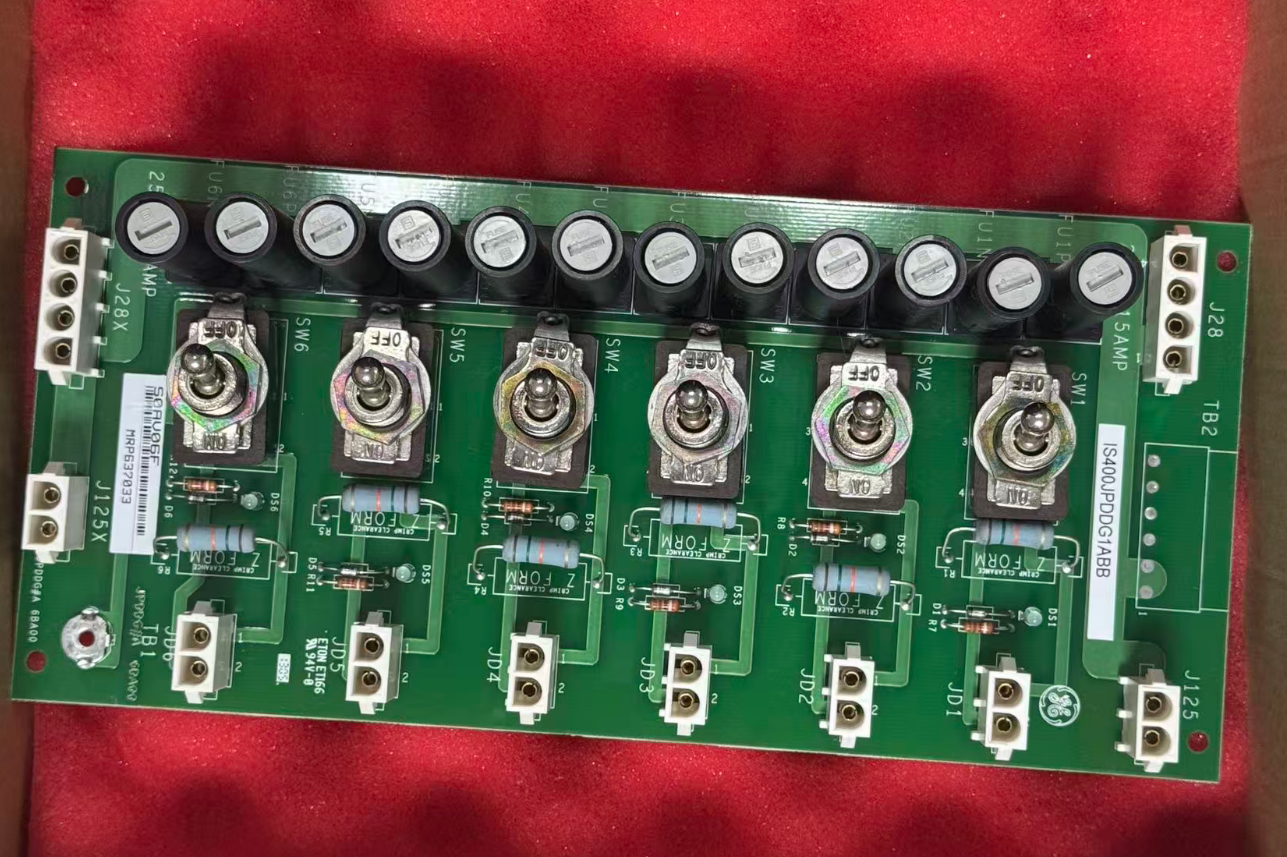

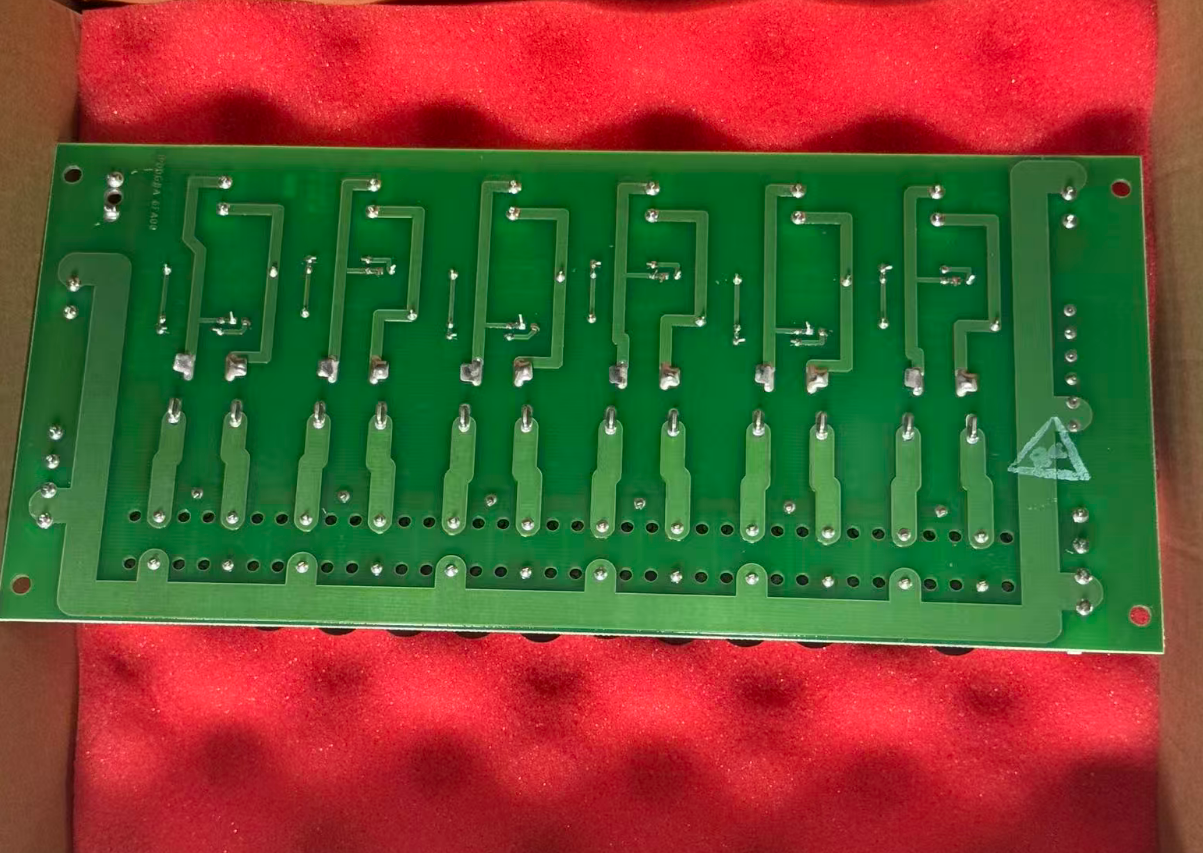

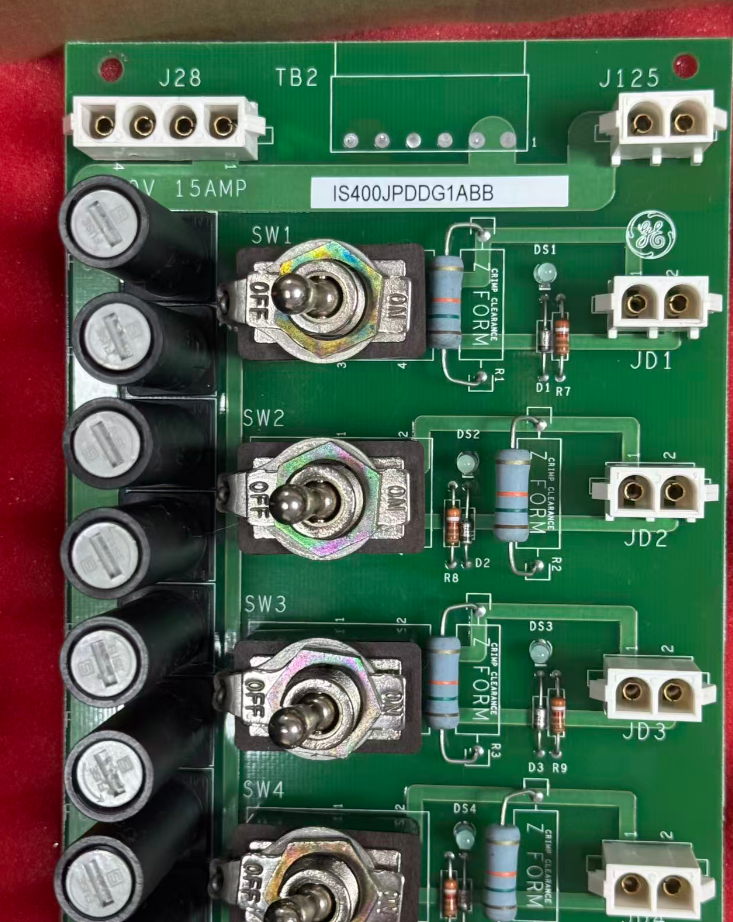

IS400JPDDG1A GE Mark VIe

GE IS400JPDDG1A to dedykowany moduł dystrybucji mocy prądu stałego (JPDD, Jumper Power Distribution DC) w serii GE Mark VIe.Moduł ten jest nowym akcesoriem specjalnym dla regałów dla systemu Mark VIe i różni się od IS200JPDBG1A stosowanego w starszym systemie Mark VI pod względem wymiarów i szpilów pleców; te dwa nie są zamienne.

Pełniąc funkcję "energetycznego dyspozytora i funkcjonariusza ds. bezpieczeństwa" w półce Mark VIe,Główną odpowiedzialnością tej płyty jest bezpieczne i niezawodne dystrybucja podwójnie nadmiernego zasilania 24V DC ze źródeł zewnętrznych do podłogi stojanowej, zapewniające stabilne zasilanie sterowników, kart I/O, modułów komunikacyjnych i innych komponentów zainstalowanych w automatach.

Ważne jest, aby zauważyć, że ten moduł nie przeprowadza konwersji napięcia ani naprawy; jest wyłącznie odpowiedzialny za dystrybucję istniejącej mocy prądu stałego.Faktyczna konwersja AC/DC jest wykonywana przez moduły konwersji mocy, takie jak IS200EPSMG1A.

• Wspiera podwójne nadmierne wejścia prądu stałego 24 V z zakresem napięcia wejściowego 18-36 V prądu stałego
• wyposażone w trzy niezależne układy wyjściowe ze stopieniem 15A (JFA/JFB/JFC), o maksymalnym całkowitym ciągłym obciążeniu 30A
• Wbudowany filtr wejściowy EMI LC, diody zabezpieczające odwrotną biegunowość, zabezpieczenie przeciwprądowe w stanie stałym
• Ochrona przed wyłączeniem termicznym w temperaturze wewnętrznej +75°C
• 50 pinów łącznik diagnostyczny do telemetrii pakietu I/O
• Światła LED PWR/FAULT z przedniego panelu zapewniają wizualne wskazanie stanu wejścia/wyjścia
• Zakres temperatury pracy: od 0°C do +65°C

• Produkcja energii: dystrybucja energii dla systemów sterowania turbinami znaku VIe w elektrowniach gazowych/parowych
• Ropa i gaz: Krytyczne zasilanie turbin i kompresorów w rafineriach i platformach morskich
• Przemysł przetwórczy: Wyizolowane źródła zasilania prądu stałego dla sterowników sterowania prądem, HMI i systemów bezpieczeństwa w zakładach chemicznych i petrochemicznych
• Maszyny ciężkie: sterowanie dystrybucją mocy dla szybkich, ciężkich urządzeń przemysłowych

W elektrowniach o cyklu kombinowanym IS400JPDDG1A jest rozmieszczany w głównej gabinecie sterującej Mark VIe w celu zapewnienia czystego, złączonego zasilania prądu stałego 24 V modułom ERIO, SPID i analogowym modułom I/O VME.

Podwójne filtrowane wejścia zasilania eliminują ryzyko przestojów spowodowanych utratą jednego źródła zasilania, podczas gdy trzy izolowane,układy stopione ograniczają usterki zwarcia do jednej grupy I/OZintegrowany łącznik diagnostyczny umożliwia technikom szybkie zlokalizowanie anomalii zasilania.

• Czy IS400JPDDG1A można wymienić na gorąco?
  Nie. IS400JPDDG1A jest pasywną kartą dystrybucyjną energii i nie obsługuje wymiany na gorąco.należy wyłączyć zasilanie z półki PDM lub odizolować odpowiednią sekcję zasilania.
• Jakie napięcia wejściowe obsługuje ten moduł?
  Standardowa konfiguracja obsługuje podwójne wejścia 24V DC (18-32V DC).
• Czy IS400JPDDG1A jest modułem zasilania czy modułem I/O?
  Jest to moduł dystrybucji mocy/interfejs (JPDD), a nie moduł konwersji mocy (taki jak IS200EPSMG1A, który konwertuje prąd przemienny na prąd stały), ani moduł I/O ogólnego przeznaczenia.
• Jaki jest okres gwarancji tego modułu?
  Zwykle okres gwarancji na oryginalne produkty wynosi 12 miesięcy.
