IS420YAICS1B GE Mark VIe

Podstawową funkcją IS420YAICS1B jest nawiązanie interfejsu elektrycznego między siecią I/O Ethernet a blokiem zacisków wejść/wyjść analogowych, umożliwiając wymianę danych między sygnałami czujników terenowych a systemem sterowania.

Dokładnie konwertuje sygnały analogowe ze świata fizycznego—takie jak temperatura, ciśnienie, wibracje i poziom cieczy—na sygnały cyfrowe do przetwarzania przez sterownik, jednocześnie konwertując cyfrowe polecenia sterownika na sygnały analogowe do sterowania siłownikami.

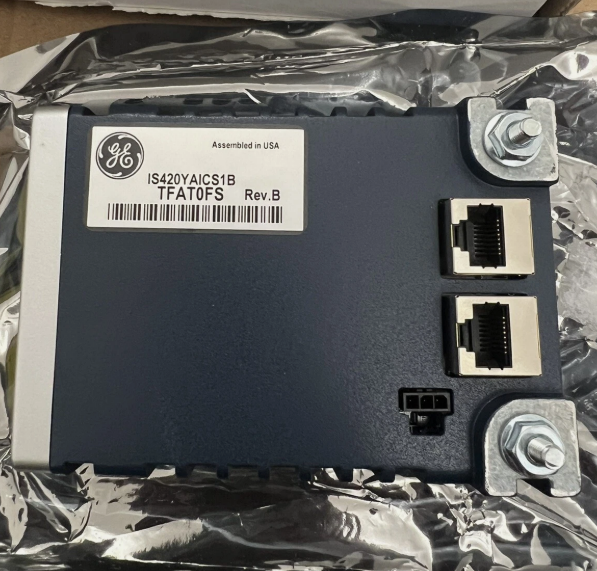

Na poziomie komunikacji moduł jest wyposażony w podwójne interfejsy Ethernet RJ45, które można bezpośrednio podłączyć do sieci IONet systemu sterowania, obsługując topologie szeregowe lub gwiazdy. Taka konstrukcja zwalnia moduły I/O z ograniczeń lokalizacji głównej szafy sterowniczej, umożliwiając ich rozmieszczenie w całej instalacji w celu osiągnięcia prawdziwie rozproszonego sterowania.

Moduł działa pod kontrolą systemu operacyjnego czasu rzeczywistego QNX Neutrino i jest wyposażony w dwurdzeniowy mikroprocesor AMD G-Series o częstotliwości 1,6 GHz oraz 2 GB pamięci DDR3, co zapewnia potężne możliwości przetwarzania danych.

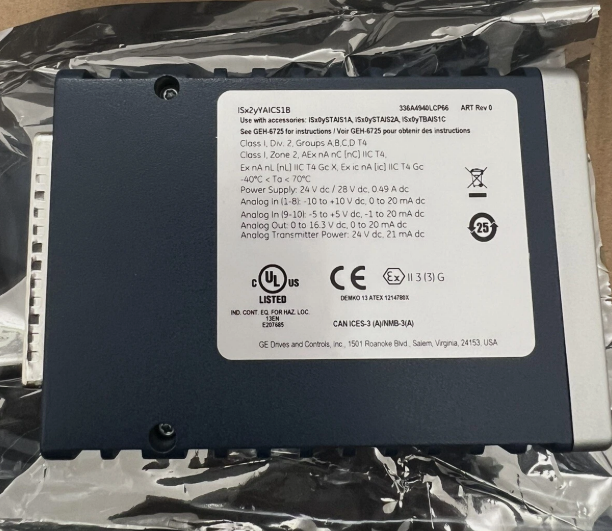

• Obsługuje 10 wejść analogowych i 2 wyjścia analogowe
• 16-bitowy przetwornik ADC o dokładności wejściowej 0,1% wartości pełnej skali i dokładności wyjściowej ±0,5%
• Obsługuje tryby pracy Simplex i TMR (Triple-Mode Redundancy)
• Kompleksowe możliwości autodiagnostyki
• Temperatura pracy: -40°C do +70°C
• Wysokiej jakości materiały z powłoką konforemną dla zwiększonej odporności na korozję i wilgoć

• Kontrola instalacji: Przed instalacją upewnij się, że bloki zacisków są bezpiecznie zamontowane. Zamocuj moduł do wspornika montażowego za pomocą śrub znajdujących się w pobliżu portu Ethernet.

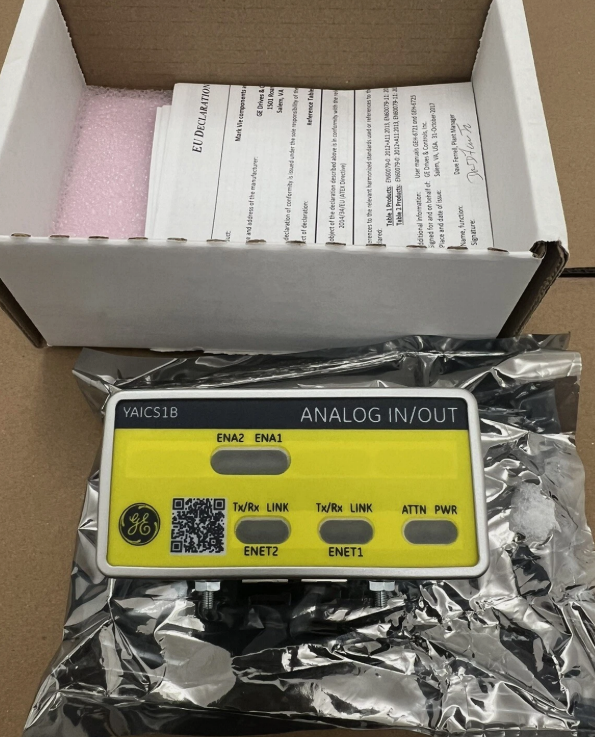

• Monitorowanie wskaźników LED: Okresowo sprawdzaj stan diod LED na panelu przednim modułu, aby zweryfikować jego normalne działanie.
• Okresowa kontrola okablowania i połączeń: Regularnie sprawdzaj okablowanie i złącza pod kątem luźności, utlenienia lub korozji, zwracając uwagę na niezawodność złącza DC-37-pinowego i interfejsu Ethernet.
• Aktualizacje oprogramowania układowego i oprogramowania: Bądź na bieżąco z aktualizacjami oprogramowania układowego i oprogramowania GE, aby uzyskać najnowsze ulepszenia funkcji i poprawki bezpieczeństwa.
• Zarządzanie dokumentacją konserwacji: Prowadź szczegółowe zapisy wszystkich czynności konserwacyjnych i naprawczych, aby optymalizować harmonogramy i analizować trendy awarii.
• Wykorzystanie funkcji autodiagnostyki: Korzystaj z kompleksowych funkcji autodiagnostyki do monitorowania pamięci flash, pamięci RAM, portów Ethernet i stanu sprzętu procesora.

W systemie pomocniczych maszyn turbiny gazowej w elektrowni, moduł IS420YAICS1B został pomyślnie wdrożony do monitorowania wibracji i temperatury w lokalnych szafach sterowniczych. Jego 10-kanałowa, wysoce zintegrowana konstrukcja i obsługa sygnałów z akcelerometrów ±10V umożliwiają dokładne pozyskiwanie sygnałów z czujników wibracji i termopar, dostarczając niezawodne dane do monitorowania stanu urządzeń i konserwacji zapobiegawczej.

Czy ten moduł obsługuje wykrywanie przeciągnięcia sprężarki?
Nie. Ten moduł nie obsługuje wykrywania przeciągnięcia sprężarki.

Jak moduł jest podłączony do bloku zacisków?
Moduł jest podłączany do analogowych bloków zacisków, takich jak TBAI, za pomocą złącza DC-37-pinowego na dole.

Ile modułów jest wymaganych do konfiguracji TMR?
Konfiguracja TMR (Triple-Mode Redundancy) wymaga 3 pakietów I/O. Konfiguracja simplex wymaga tylko 1. Wszystkie moduły TMR muszą być tej samej wersji sprzętowej.

Jaki jest okres gwarancji na ten moduł?
Zazwyczaj okres gwarancji na produkty oryginalne wynosi 12 miesięcy.
