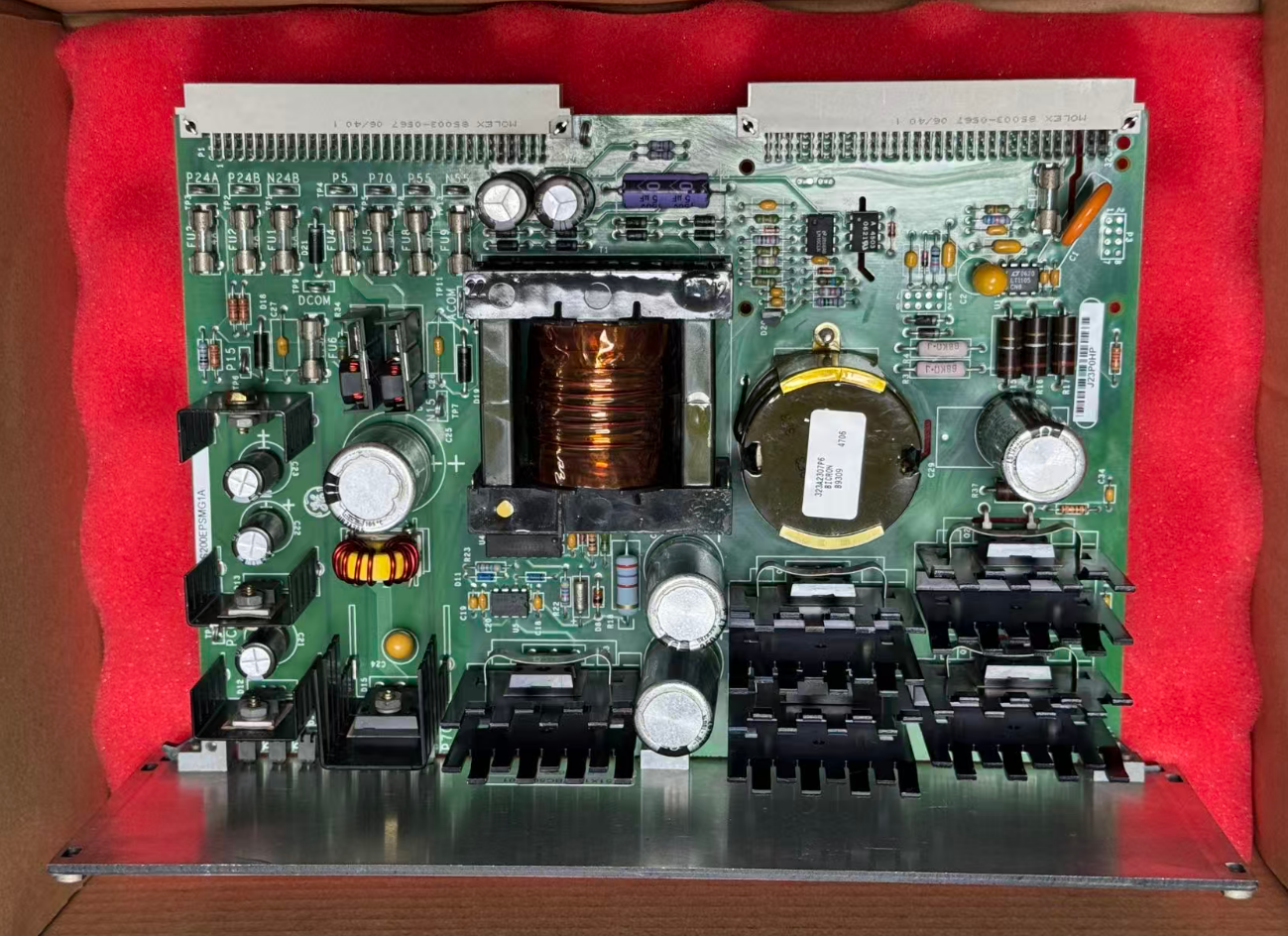

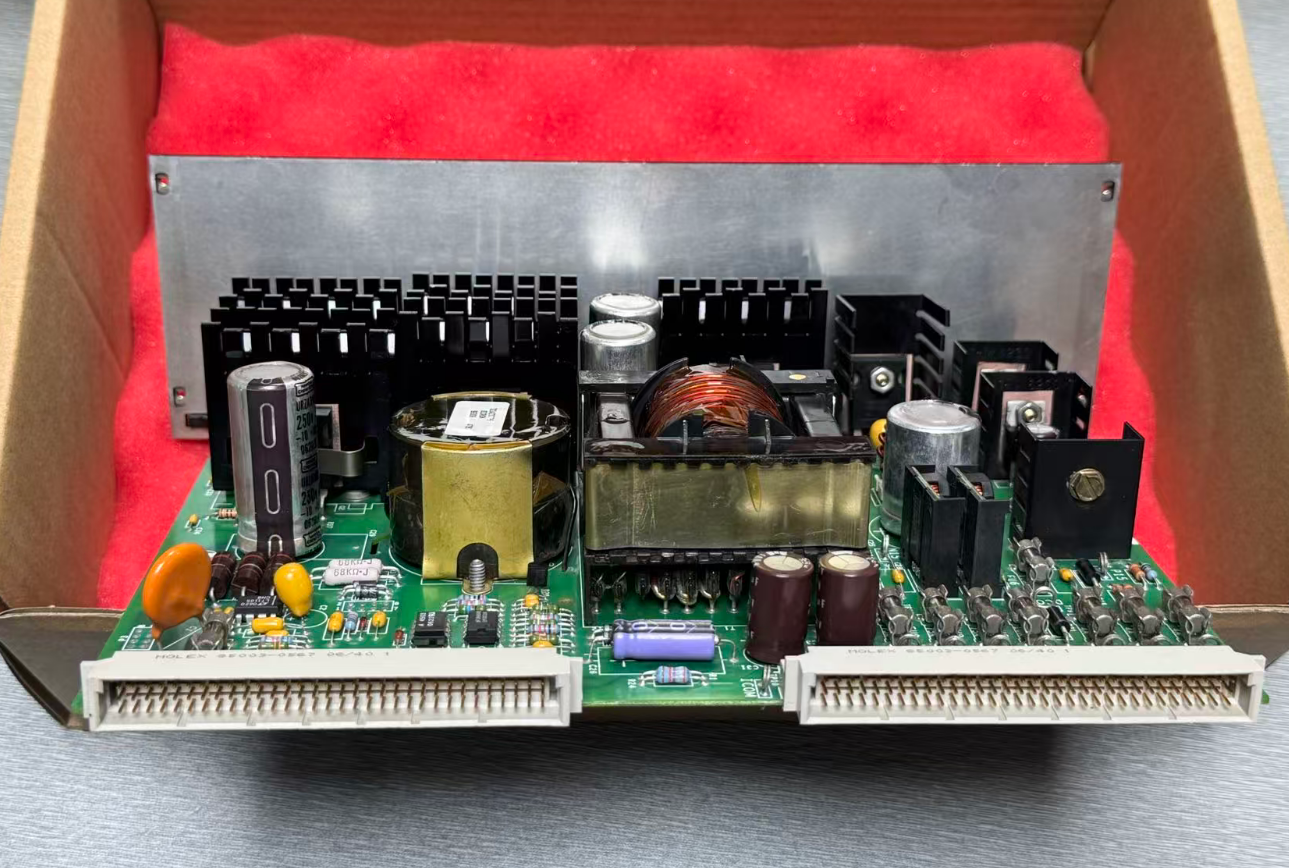

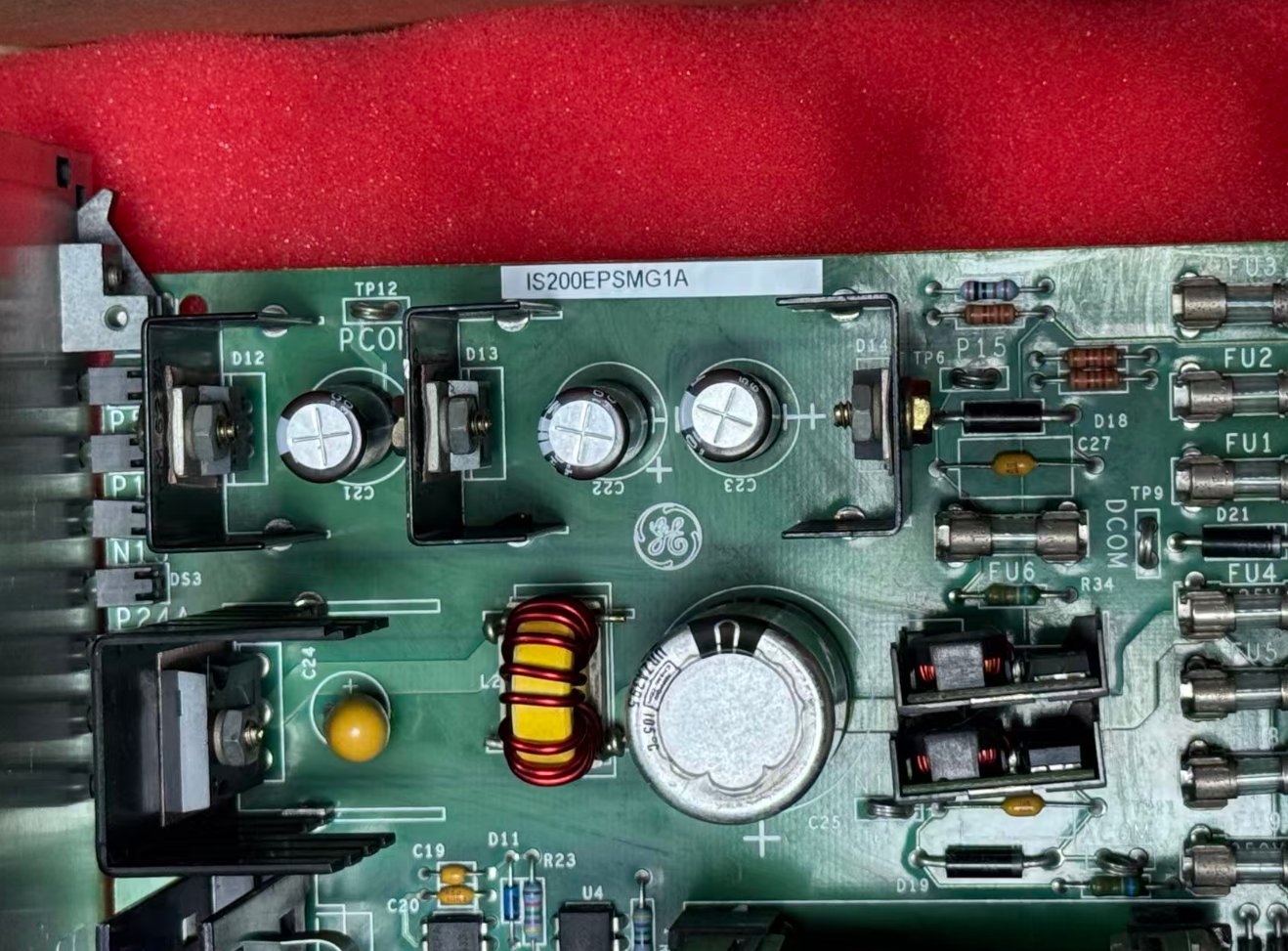

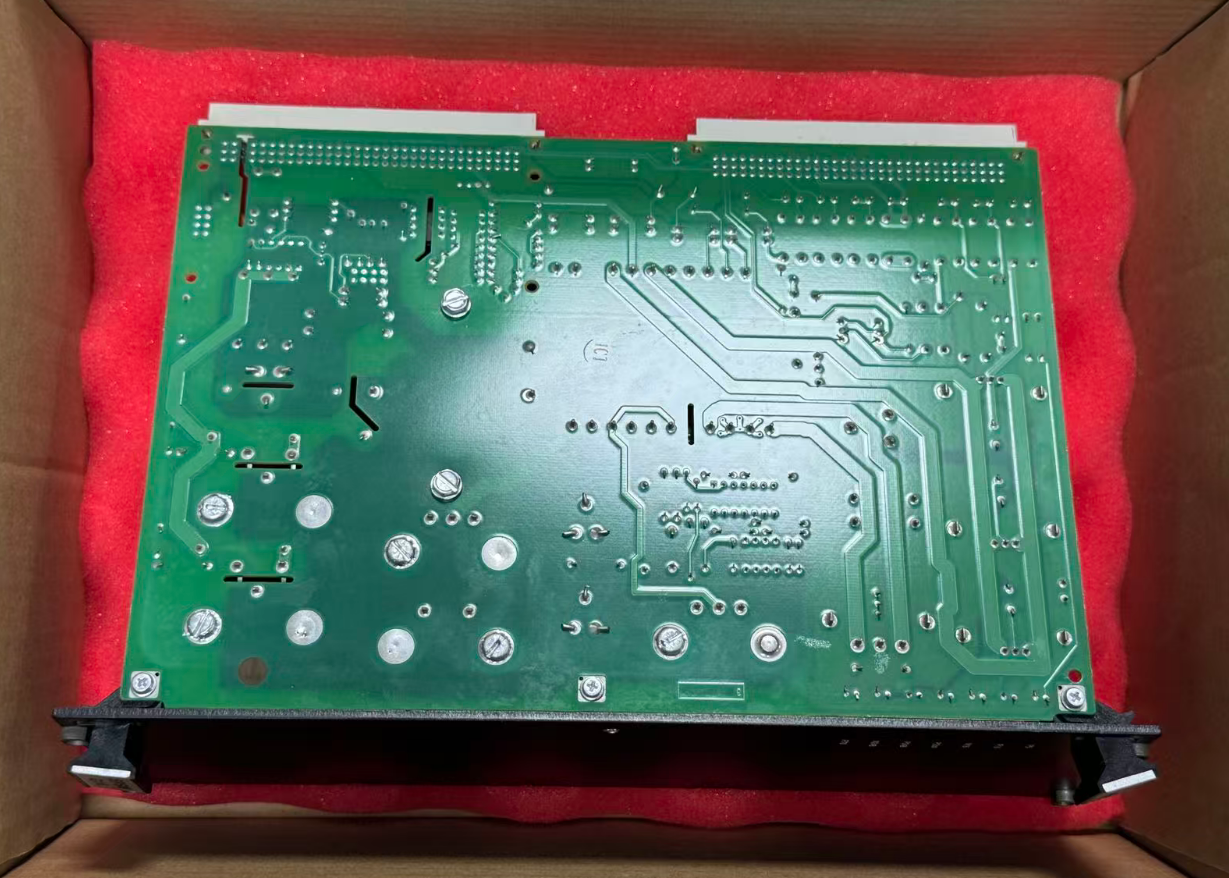

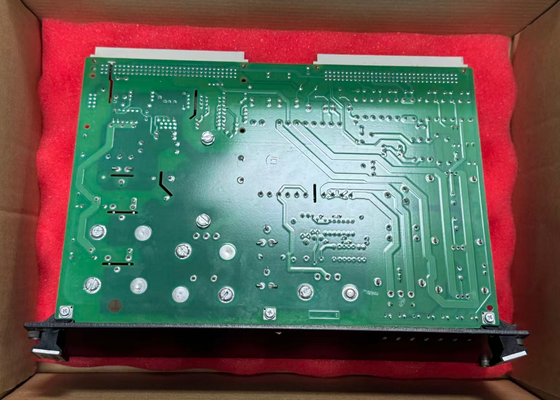

IS200EPSMG1A GE Mark VI

IS200EPSMG1A to podstawowa jednostka konwersji mocy w łańcuchu zasilania systemu sterowania wzbudzeniem EX2100. Moduł ten odbiera wejście 125 V DC z modułu dystrybucji mocy IS200EPDMG1B i poprzez dwustopniową architekturę obwodu składającą się z wewnętrznego regulatora buck i falownika push-pull, precyzyjnie przekształca je w wiele izolowanych, stabilizowanych zasilaczy wymaganych przez system sterowania.

Konkretnie, regulator buck przekształca napięcie wejściowe na napięcie pośrednie 50 V DC, które następnie jest przetwarzane przez falownik push-pull w celu wygenerowania wielu kanałów wyjściowych; transformator w falowniku push-pull zapewnia izolację wysokiego napięcia między zasilaniem wejściowym a wyjściami systemu sterowania.

• Temperatura pracy: -40°C do +70°C
• Wilgotność względna: 5% do 95% (bez kondensacji)
• Odporność na wibracje: 0,05g RMS, 57 Hz do 250 Hz
• Odporność na wstrząsy: 5g, 22 ms
• Metoda montażu: instalacja wtykowa na płycie bazowej EPBP

• Systemy sterowania wzbudzeniem dla turbin parowych i gazowych w elektrowniach cieplnych (węglowych i gazowych)
• Systemy sterowania wzbudzeniem dla turbin wodnych w elektrowniach wodnych
• Systemy wzbudzenia dla konwencjonalnych wysp w elektrowniach jądrowych
• Systemy wzbudzenia dla sprężarek i pomp w przemyśle naftowym i gazowym
• Systemy wzbudzenia dla reaktorów i separatorów w przemyśle chemicznym
• Systemy sterowania wzbudzeniem dla turbin wiatrowych w farmach wiatrowych
• Lądowe i morskie projekty energetyki wiatrowej
• Wielkoskalowe systemy sterowania automatyką przemysłową

W elektrowni szczytowej zlokalizowanej w zimnym klimacie, system GE EX2100 wielokrotnie napotykał na awarie uruchomienia po zimowym przestoju konserwacyjnym. Dioda diagnostyczna na module IS200EPSMG1A pozostawała wyłączona, dopóki technicy nie podgrzali szafy, po czym powróciła do normalnego działania.

Ten przypadek wskazuje, że po długotrwałym przestoju w zimnym środowisku, wewnętrzne komponenty modułu mogą doświadczać opóźnień w uruchomieniu z powodu niskich temperatur. Zaleca się instalację urządzeń grzewczych w szafach w regionach o ekstremalnie niskich temperaturach.

Ile modułów EPSM można zainstalować na płycie bazowej EPBP?
Na płycie bazowej EPBP można zainstalować do trzech modułów EPSM, aby zapewnić zasilanie logiczne dla kontrolerów.

Czy IS200EPSMG1A obsługuje konfigurację redundantną?
Tak. W systemie sterowania wzbudzeniem EX2100 każdy kontroler (M1, M2 i C) jest zasilany przez trzy niezależne jednostki EPSMG1, zapewniając redundancję zasilania N+1.

Jakie są wymagania dotyczące zasilania dla IS200EPSMG1A?
Wejście to 125 V DC, dostarczane przez moduł dystrybucji mocy EPDM.

Jaki jest okres gwarancji na ten moduł?
Zazwyczaj okres gwarancji na produkty oryginalne wynosi 12 miesięcy.
