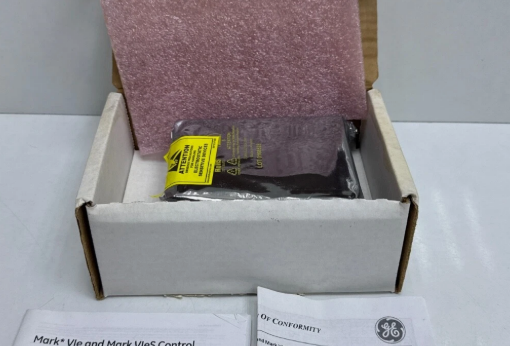

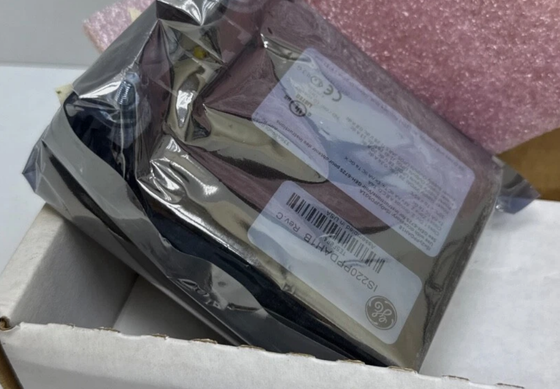

IS220PPDAH1B GE Znak VIe

• Temperatura pracy: -40°C do +70°C
• Temperatura przechowywania: -55°C do +85°C
• Wilgotność względna: 5%-95%
• Stopień ochrony: IP20
• Napięcie wejściowe: 24 VDC (18-36 VDC)
• Napięcie wyjściowe: 24 VDC / 28 VDC, wielokanałowe izolowane
• Prąd wyjściowy: Maksymalnie 10 A na kanał, moc całkowita 480 W
• Pobór mocy: Maksymalnie 5 W

Jako kluczowy komponent do sprzężenia zwrotnego dystrybucji mocy w systemie sterowania Mark VIe firmy GE, IS220PPDAH1B stał się preferowanym rozwiązaniem do monitorowania i zarządzania systemami dystrybucji mocy w branżach takich jak energetyka, ropa i gaz, chemikalia oraz centra danych. Jego wyjątkowe cechy obejmują elektroniczną identyfikację typu plug-and-play, automatyczną rekonfigurację, podwójnie redundantną komunikację Ethernet, możliwość wymiany w locie z redundancją 1:1 oraz pięciopoziomową ochronę.

Moduł przetwarza sygnały sprzężenia zwrotnego z paneli dystrybucji mocy i zapewnia interfejs Ethernet dla podłączonych sterowników. Ta płyta akwizuje sygnały sprzężenia zwrotnego systemu – w tym napięcie szyny zasilającej, stan wyłączników obwodów gałęzi, wykrywanie zwarć doziemnych i stan systemu zasilania – z podłączonych paneli dystrybucji rdzeniowej (takich jak JPDS, JPDM, JPDG lub JPDC) i przesyła te informacje w czasie rzeczywistym do sterowników Mark VIe lub Mark VIeS za pośrednictwem podwójnie redundantnych interfejsów Ethernet.

W elektrowni gazowej turbiny gazowej, IS220PPDAH1B został wdrożony w sekcji monitorowania dystrybucji mocy systemu sterowania Mark VIe. Moduł monitoruje zwarcia doziemne i niewielkie wahania napięcia szyny zbiorczej w czasie rzeczywistym, wydając wczesne ostrzeżenia, zanim izolacja spadnie do krytycznego poziomu.

Pozwala to personelowi operacyjnemu i konserwacyjnemu na interwencję w odpowiednim czasie, zanim dojdzie do wyłączenia, skutecznie zapobiegając znacznym stratom finansowym, które wynikłyby z nieplanowanych przestojów.

Czy moduł obsługuje wymianę w locie?
Tak. Pakiet I/O Mark VIe jest zaprojektowany do obsługi wymiany w locie. Jednak podczas wykonywania tej operacji należy nosić odpowiedni sprzęt ochronny ESD i upewnić się, że system nie znajduje się w krytycznym stanie pracy.

Na jakich panelach dystrybucyjnych można zainstalować IS220PPDAH1B?
Zazwyczaj jest instalowany na panelach dystrybucyjnych JPDM, JPDC lub JPDS. Moduł jest kompatybilny z panelami zasilania JPDC, JPDS, JPDM i JPDG.

Czy moduł może samodzielnie wykrywać zwarcia doziemne?
Moduł może monitorować sygnały uziemienia lokalnie, ale zaawansowane wykrywanie zwarć doziemnych wymaga instalacji z kompatybilną płytą JPDE.

Jaki jest okres gwarancji na ten moduł?
Zazwyczaj okres gwarancji na oryginalne produkty wynosi 12 miesięcy.
