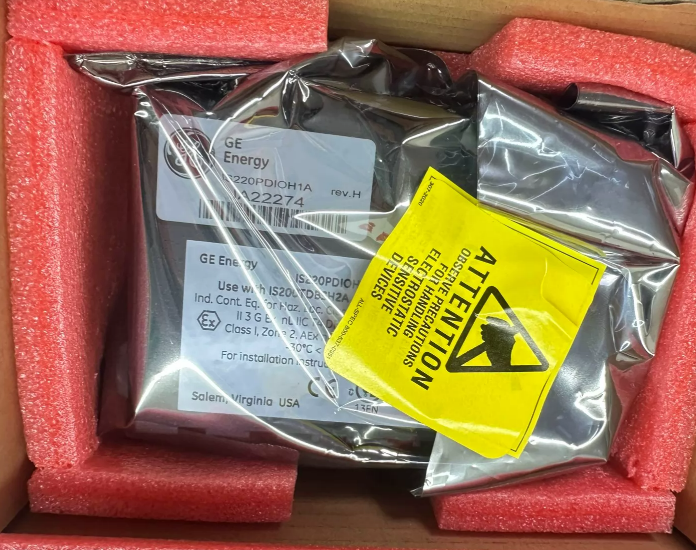

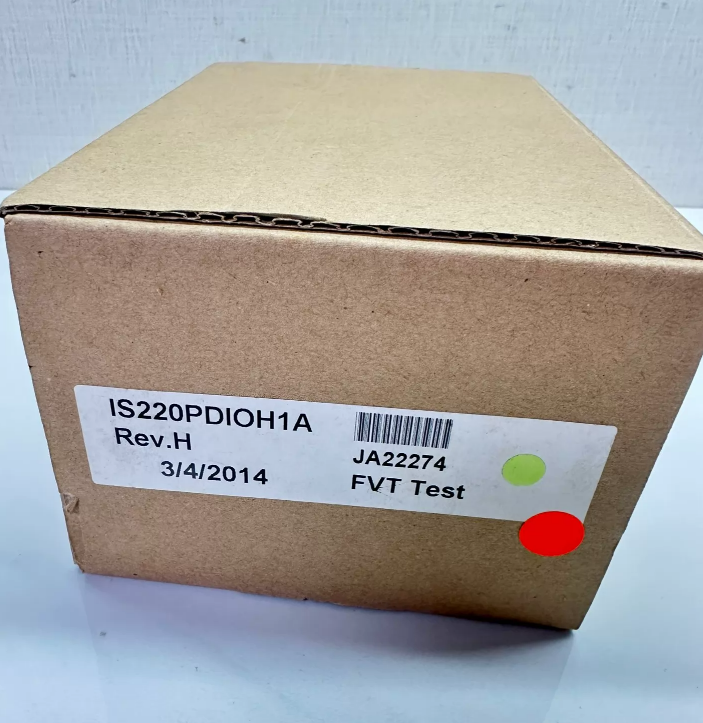

IS220PDIOH1A GE Mark VIe

• Temperatura pracy: od -40°C do +70°C (do +85°C dla niektórych modeli)
• Temperatura przechowywania: od -55°C do +90°C
• Wilgotność względna: 5%-95% (bez kondensacji)
• Stopień ochrony: IP20
• Napięcie zasilania: 24 V DC (zakres pracy: 9-36 V DC)
• Pobór mocy: <4 W
• Obsługuje różne tryby konfiguracji, w tym simplex, podwójną redundancję i potrójną redundancję (TMR)
• Kompatybilny z systemami TMR i obsługuje aplikacje o poziomie bezpieczeństwa SIL 2
• Posiada konstrukcję z możliwością wymiany podczas pracy (Uwaga: Operacja musi być wykonana przy wyłączonym zasilaniu), umożliwiając konserwację lub wymianę bez przerywania ogólnego działania

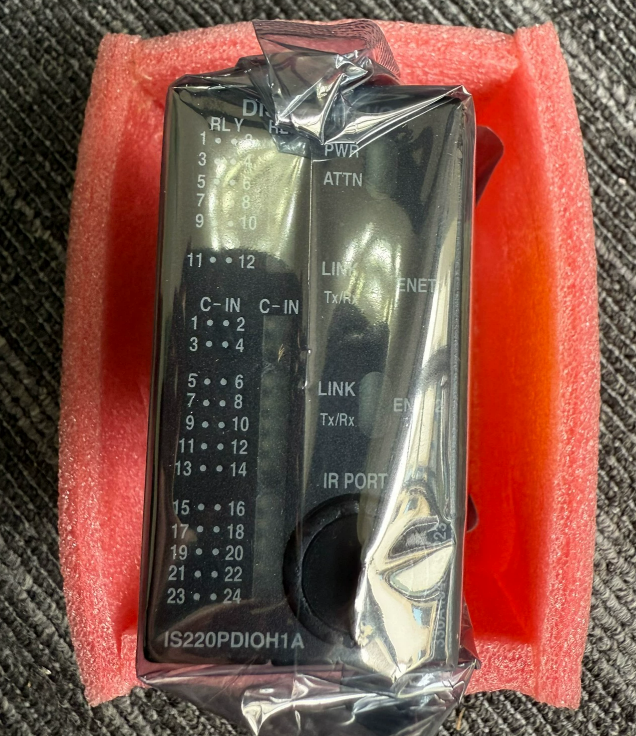

IS220PDIOH1A to wysoce zintegrowany moduł dyskretnych wejść/wyjść (I/O) zaprojektowany przez GE dla serii systemów sterowania Mark VIe Speedtronic. Jako kluczowy element rozproszonego systemu sterowania (DCS), moduł ten jest używany głównie do akwizycji sygnałów cyfrowych z urządzeń terenowych i generowania sygnałów sterujących na podstawie instrukcji z systemu sterowania, służąc jako krytyczny most między urządzeniami terenowymi – takimi jak czujniki i siłowniki – a systemem sterowania.
Powszechnie określany w branży jako "PDIO" (Discrete I/O Pack), podstawowa filozofia projektowa modułu polega na wysokiej integracji funkcji cyfrowych wejść i wyjść na jednej płytce drukowanej, zapewniając kompleksowe rozwiązanie do akwizycji danych i sterowania urządzeniami terenowymi, takimi jak styki, zawory elektromagnetyczne i alarmy. Wymienia dane w czasie rzeczywistym z kontrolerem Mark VIe za pośrednictwem podwójnego, pełnodupleksowego Ethernetu IONet 100 Mbps, zapewniając niezwykle krótkie czasy reakcji.

W pewnej elektrowni zastosowanie tego modułu do monitorowania danych o wydajności turbiny parowej w czasie rzeczywistym znacznie poprawiło poziom monitorowania operacyjnego. Gromadząc różne parametry pracy turbiny parowej, moduł zapewnia dokładne wsparcie danych w czasie rzeczywistym dla systemu sterowania.

1. Zainstaluj płytę terminalową: Bezpiecznie zainstaluj wybraną płytę terminalową (TDBS lub TDBT)
2. Włóż moduł: Włóż pakiet I/O PDIO bezpośrednio do złącza płyty terminalowej
3. Mocowanie mechaniczne: Zabezpiecz moduł mechanicznie za pomocą gwintowanych trzpieni obok portów Ethernet; trzpienie wsuwają się w odpowiednie wsporniki montażowe na bloku terminalowym
4. Podłączanie Ethernetu: Podłącz jeden lub dwa kable Ethernet. W przypadku podłączenia podwójnego, ENET1 jest zazwyczaj podłączany do sieci kontrolera R
5. Podłączanie zasilania: Podłącz trójpinowe złącze zasilania do źródła zasilania, aby zasilić moduł
6. Konfiguracja oprogramowania: W razie potrzeby użyj programu ToolboxST do konfiguracji pakietu I/O
