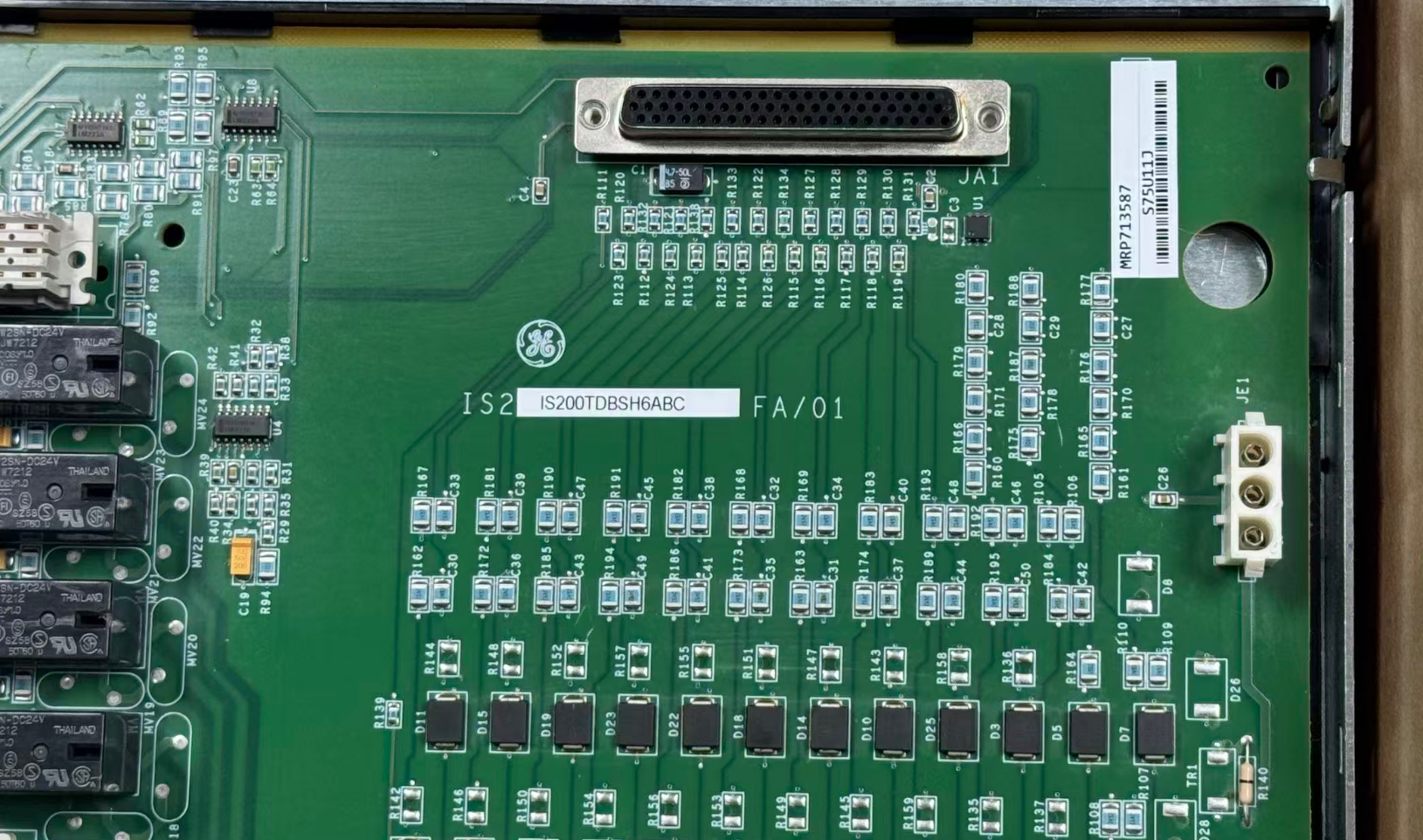

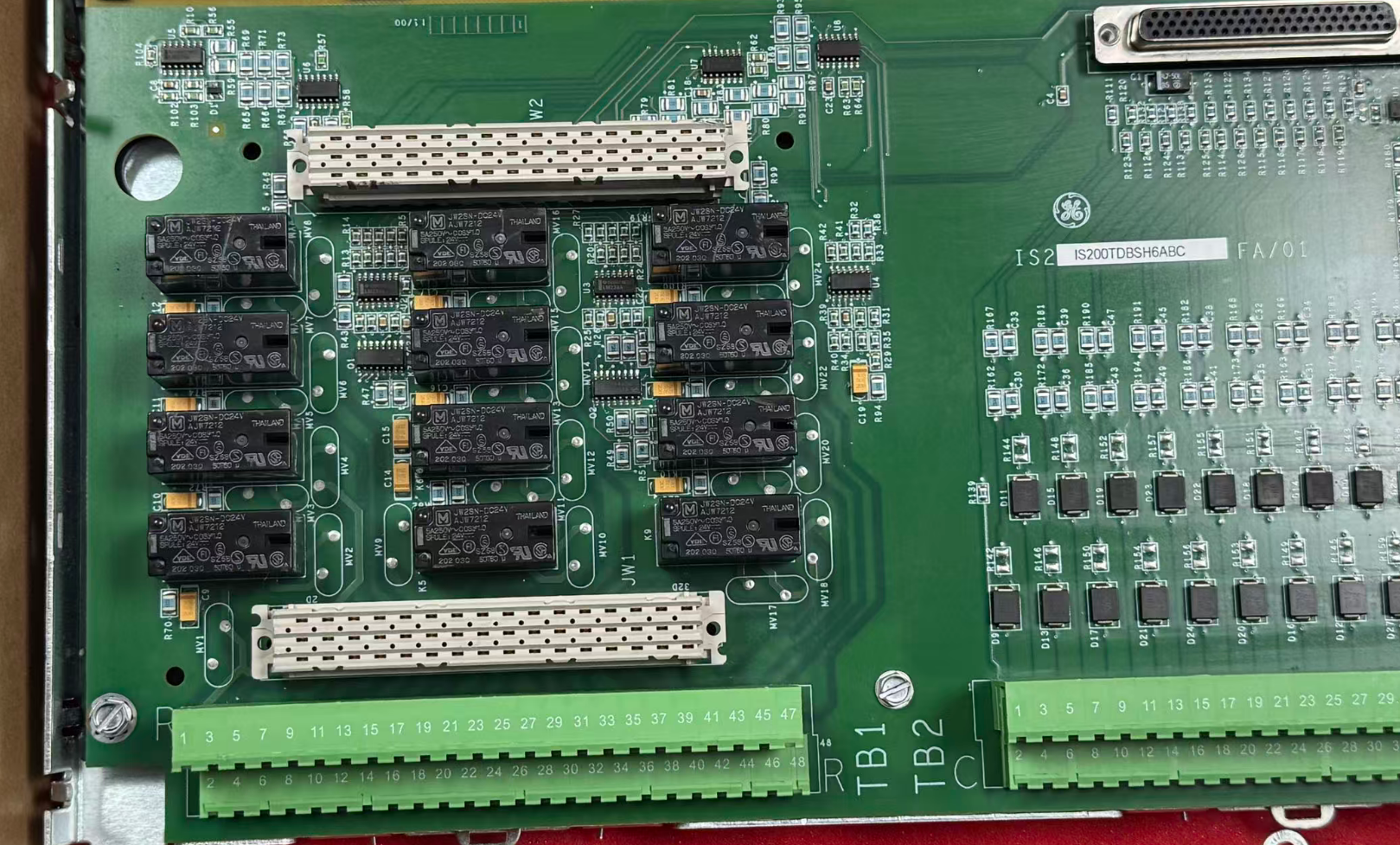

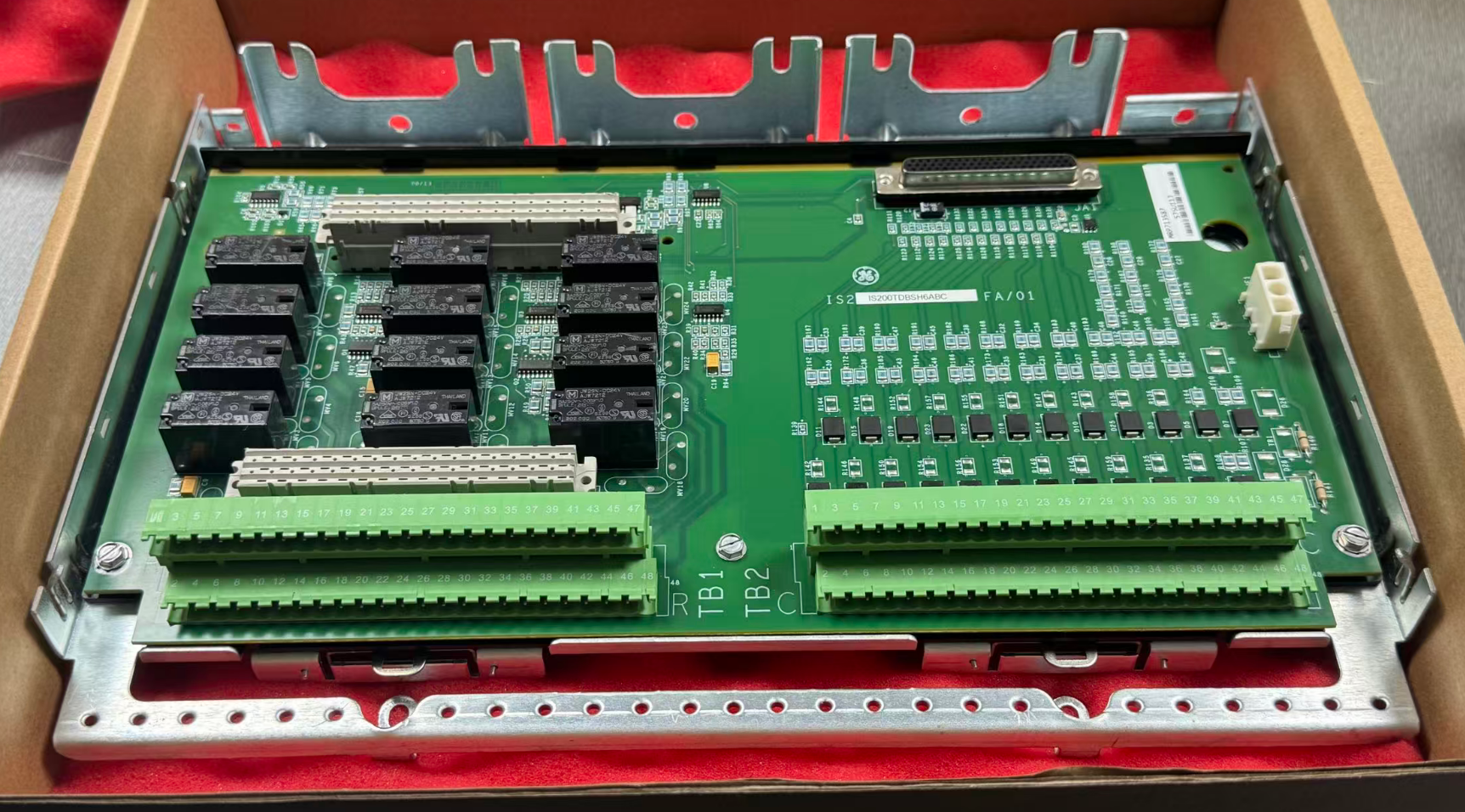

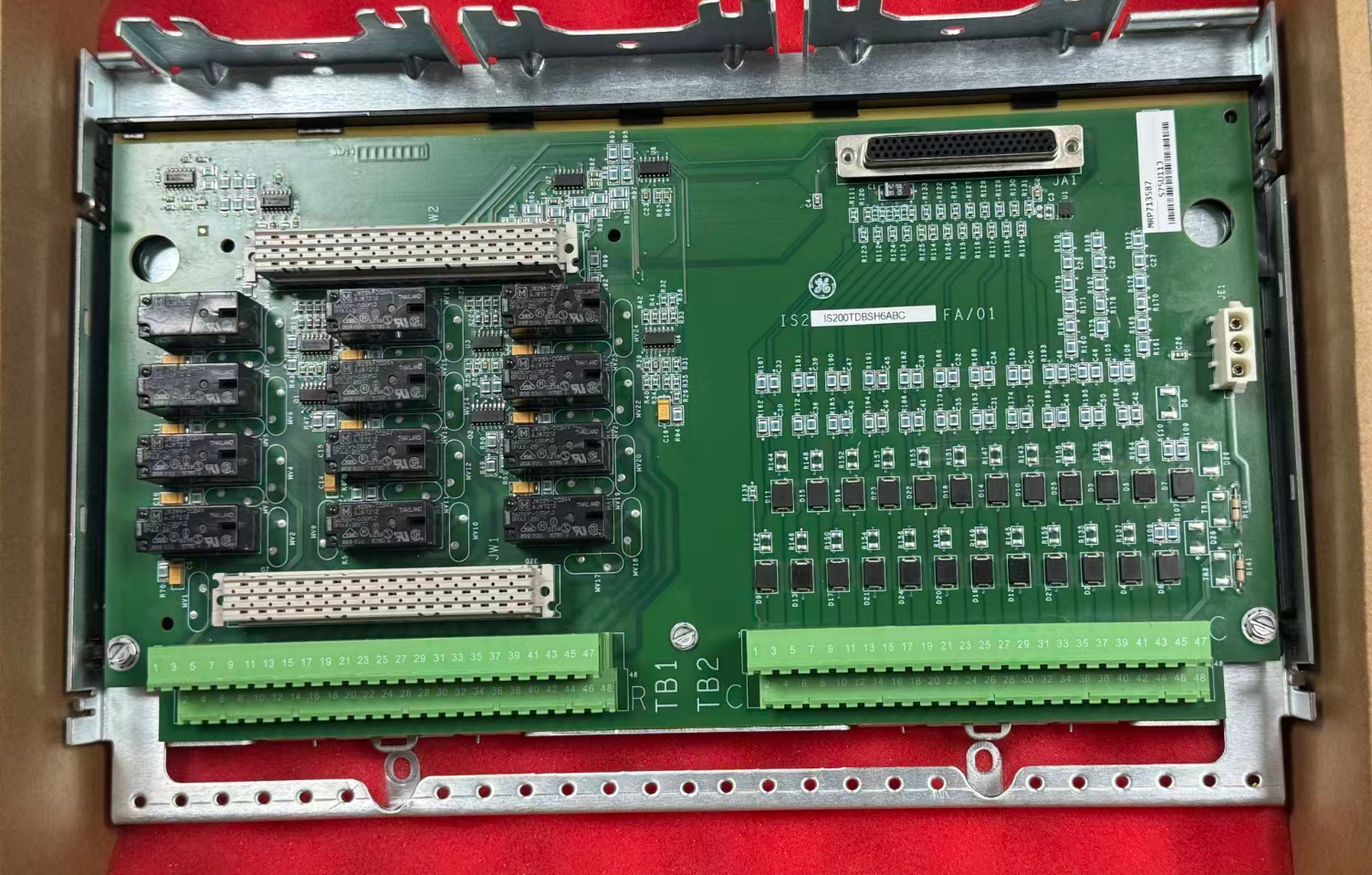

IS200TDBSH6A Płyta zaciskowa dyskretnych wejść/wyjść GE Mark VI typu Simplex

GE IS200TDBSH6A to dyskretna płyta terminalowa Simplex. Działając jako interfejs fizyczny, łączy sygnały logiczne z różnych dyskretnych czujników opartych na polu (takich jak przełączniki ciśnienia,przełączniki temperatury, i sygnały pozycji zaworu) do układu sterującego.przekształca polecenia logiczne sterownika w wyjścia o suchym kontakcie za pośrednictwem wewnętrznych przekaźników, aby napędzać zewnętrzne siłowniki, takie jak zawory magnetyczne i kontaktory.

Model ten jest prostym odpowiednikiem wersji TMR (Triple Modular Redundant), TDBTH6A, i został zaprojektowany do nie-bezpiecznie krytycznych BOP (Balance of Plant) i obwodów pomocniczych.Zastęp "6A" jest krytyczny.; oznacza kompatybilność 125V DC, wyposażoną w rozdzielacze napięcia i varystory tlenku metalu (MOV) specjalnie zaprojektowane do transientów 125V - odróżniając je od wersji 24V (przypisu "H2A").

• Kanały wejściowe: 24 kanały, izolowane z grupą (kompatybilne z suchym kontaktem)
• Wpływowe napięcie nawilżające: 100-145 V prądu stałego (nominalne 125 V prądu stałego)
• Kanały wyjściowe: 12 przekaźników SPDT typu C
• Poziom kontaktu: 0,6 A @ 125 V DC / 3,15 A @ 24 V DC / 120 V AC
• Władza logiczna: +5 V prądu stałego (z pakietu PDIO)
• Pojemność pola: zewnętrzne 125 V prądu stałego (podane przez użytkownika)
• Napęd izolacyjny: 1500 Vrms (kanał do płaszczyzny tylnej)
• Temperatura pracy: -30°C do +65°C
• Względna wilgotność: 5-95% RH (nie kondensacyjna)
• Przymocowanie: szyba DIN lub przymocowanie na płaską powierzchnię

GE-EX2000.pdf

• Służąc jako prostą alternatywę dla wersji TMR, ten model eliminuje potrzebę sprzętu TMR w pętlach niekrytycznych,obniżenie kosztów o około 50% w porównaniu z wersją TMR, a jednocześnie obniżenie kosztów szaf i zapasów części zamiennych.
• Wspiera bezpośrednio urządzenia pola prądu stałego 125 V, które są powszechnie stosowane w elektrowniach, eliminując potrzebę wykorzystania zewnętrznych przetworników sygnału i upraszczając architekturę systemu.
• Projekt wykorzystuje raczej elementy dyskretne niż wysoki poziom integracji, co zapewnia większą elastyczność w zakresie przyszłej konserwacji i wymiany określonych elementów.
• Zaprojektowany do szerokiego zakresu temperatur przemysłowych, wytrzymuje surowe warunki pracy elektrowni.zapewnienie wysokiej niezawodności i trwałości.
• Obsługuje on-line hot-swapping i wykorzystuje wbudowany EEPROM do automatycznego identyfikowania typów kanałów, umożliwiając wymianę każdego bloku końcowego w ciągu zaledwie około 3 minut.

1. Okresowo sprawdzać integralność powłoki zgodnej w celu zapobiegania zwarciom płyt obwodowych spowodowanym korozją chemiczną lub uszkodzeniem fizycznym
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. Podczas przestojów urządzeń do konserwacji,sprawdzić szczelność zacisków szynowych DIN lub śrub montażowych i usunąć nagromadzony pył z powierzchni deski w celu zapewnienia optymalnego rozpraszania ciepła i izolacji

W dużej elektrowni cyklu łączonego zespół inżynierów zmodernizował główny terminal I/O do modelu IS200TDBTH6A, aby zapobiec wywołaniu błędnego alarmu wyłączenia przez hałas o wysokiej częstotliwości.

Dzięki doskonałemu filtrowaniu sprzętowemu i możliwościom tłumienia napięcia prądu przemiennego 12 V RMS, hałas wysokiej częstotliwości został skutecznie wyizolowany, podnosząc dokładność transmisji sygnału do 100%.

Po modernizacji zakład nie tylko wyeliminował ryzyko nieplanowanych wyłączeń spowodowanych fałszywymi alarmami, ale także osiągnął precyzyjną kontrolę nad sprzętem pomocniczym dzięki stabilnym wyjściom przekaźnika,znaczące zwiększenie ogólnej efektywności i bezpieczeństwa działania jednostki.
