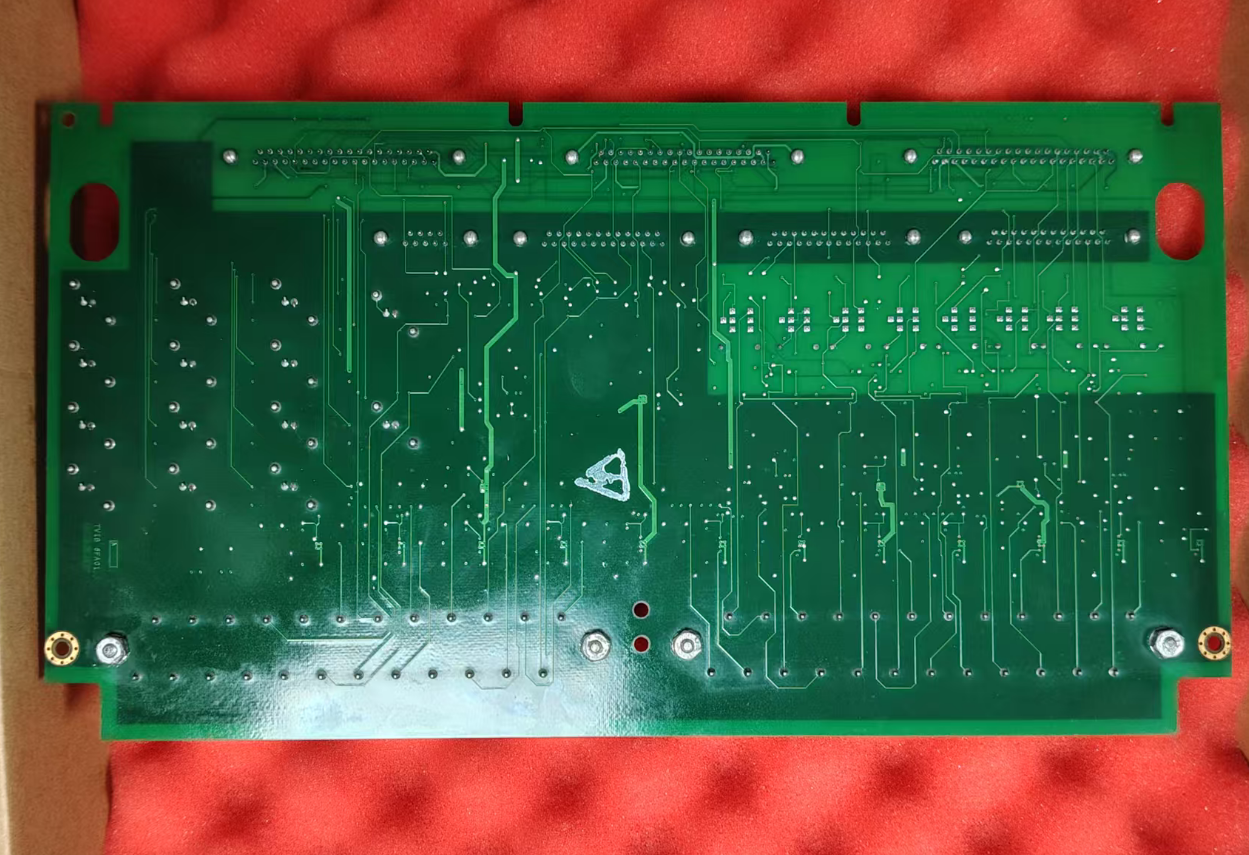

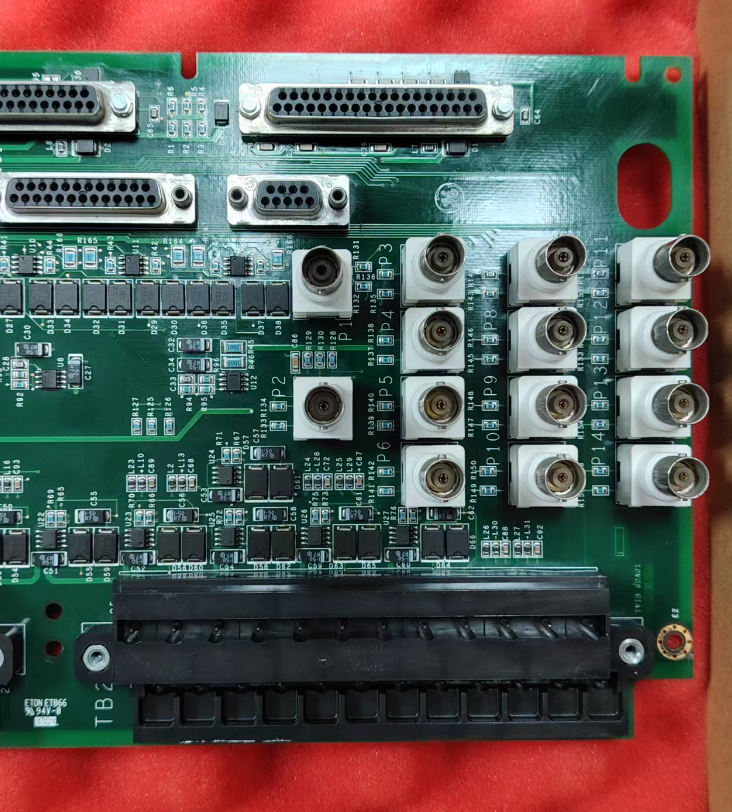

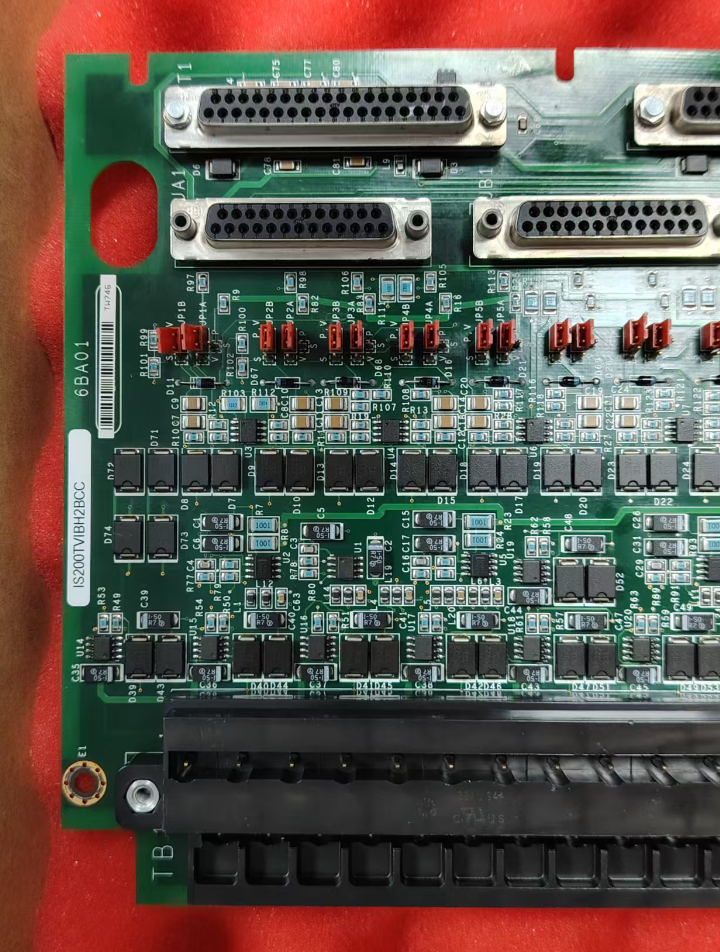

IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Miejsce pochodzenia USA
Nazwa handlowa GE
Orzecznictwo Certificate of Origin
Numer modelu IS200TVIBH2B
Dokument GE Mark VI.pdf
Minimalne zamówienie 1 szt
Cena $1900
Szczegóły pakowania Oryginalne pudełkowe opakowanie
Czas dostawy 5-7 dni
Zasady płatności T/T
Możliwość Supply 1-99 szt. / 3-5 dni
Szczegóły Produktu
Marka GE Numer modułu IS200TVIBH2B
Katalog Mark VI Cena sprzedaży 1900 $
Stan w magazynie Pochodzenie USA
Czas realizacji 3-5 dni roboczych Gwarancja 1 rok
Waga 1 KG
Zostaw wiadomość
opis produktu
IS200TVIBH2B Płyty końcowe drgań GE Mark VI
IS200TVIBH2B to płyta końcowa sygnału wibracyjnego zaprojektowana i wyprodukowana przez General Electric (GE).Służy jako interfejs sprzętowy dla systemu monitorowania drgań, podłącza czujniki do głównego modułu sterowania, umożliwiając precyzyjne monitorowanie i ochronę stanu wibracji jednostek turbin parowych.
W systemie analizy drgań Mark VI, IS200TVIBH2B zazwyczaj działa w połączeniu z płytą IS200VVIB.ta karta może być podłączona do maksymalnie trzech płyt VVIB z tej samej seriiW konfiguracji systemu TMR (Triple Module Redundancy) jedna płyta TVIB może być podłączona do trzech płyt VVIB.
Podstawową funkcją IS200TVIBH2B jest dostarczanie bezpośredniego fizycznego i elektrycznego mapowania końcowego dla obracającej się przyrządu, obsługi sygnału, przetwarzania danych,i komunikacji z innymi modułamiSłuży jako główny punkt końcowy dla wielu sond wibracyjnych i akcelerometrów, kierując sygnały analogowe do GE Mark VIe lub kompatybilnego systemu monitorowania.

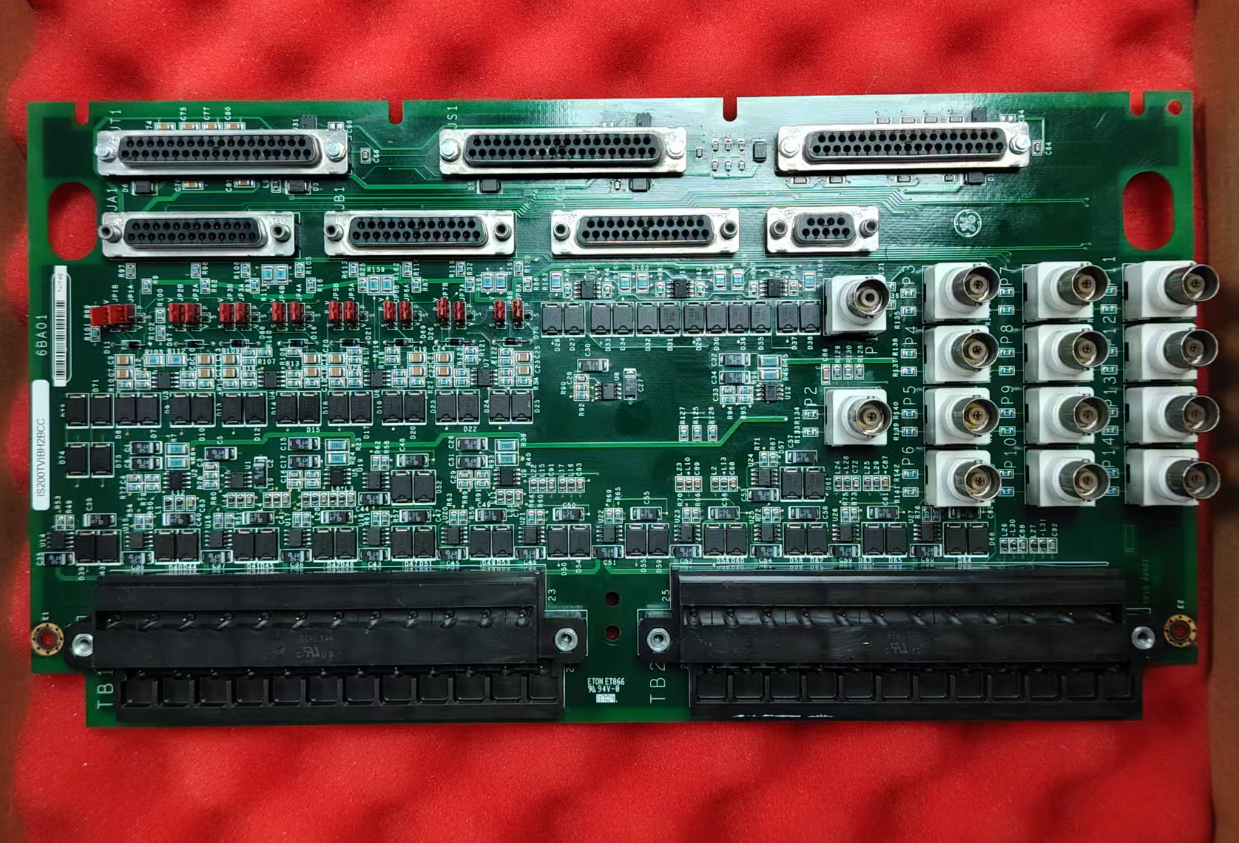

IS200TVIBH2B GE Mark VI Vibration Terminal Board
Kluczowe cechy
  • Rodzaj produktu: Płyty końcowe wibracji
  • Seria: Mark VI
  • Napęd wejściowy: 24 V prądu stałego
  • Temperatura pracy: od -40°C do +70°C
  • Temperatura przechowywania: -40°C do +85°C
  • Drgania portów I/O: 8
  • Łącznie kanały I/O: 16
  • Rodzaj wejścia: analogowy
  • Zakres wejścia: od 0 do 10 V
  • Dokładność: 0,1%
  • Rozdzielczość: 12-bitowa
  • Prędkość próbkowania: 100 kHz
  • Interfejs komunikacyjny: RS485
Specyfikacja produktu
Nazwa marki General Electric
Model IS200TVIBH2B
Katalog Mark VI
Waga brutto 2.2 lbs / 35.2 oz / 1 kg
Wielkość opakowania 16cm x 16cm x 12cm
Kraj pochodzenia USA
Kod HS 8537101190
Czas realizacji W magazynie
Port żeglugowy Xiamen
Wypłata T/T
Cena sprzedaży 1900 dolarów.
Gwarancja 12 miesięcy
Czas przetwarzania 3-5 dni roboczych
Partnerzy kurierscy DHL, UPS, TNT, FedEx i EMS
Badanie przypadków
W zastosowaniach obejmujących przemysłową turbinę parową o pojedynczej ekstrakcji,Płyty końcowe IS200TVIBH2B służą do podłączenia sond wibracyjnych osi X/Y zainstalowanych na przedniej i tylnej obudowie łożysk turbinyZbiera sygnały wibracji wirnika w czasie rzeczywistym i przesyła dane do systemu sterowania Mark VI.
Jeżeli amplitudy drgań przekraczają ustawione wcześniej progi alarmowe, system ostrzega operatora; jeżeli wibracje pogorszą się i osiągną progi drgań, uruchamia się logikę ochrony,a turbina zostaje natychmiast wyłączona za pomocą elektronicznego urządzenia do uruchamiania (ETD), zapobiegając w ten sposób tarciom pomiędzy elementami wirnika i statora i zapobiegając katastrofalnym awariom.
Vibration monitoring system application diagram
Środki ostrożności
Bezpieczna instalacja Wszystkie śruby mocowania muszą być zaciszone do określonego momentu obrotowego, aby zapobiec rozluźnieniu z powodu drgań.
Wybór kabla Do sygnałów wibracyjnych należy stosować zasłonięty kabel skręcony.
Izolacja kabli Utrzymuje się odpowiednią izolację pomiędzy wysokonapięciowym okablowaniem pola i kablami sygnału wibracyjnego niskonapięciowego, aby zapobiec sprzężeniu indukcyjnemu.
Specyfikacje uziemienia Osłona kablowa musi być zakończona w wyznaczonym punkcie uziemienia na płycie końcowej, aby zapewnić, że całkowita impedancja pętli nie przekracza określonego progu dla modułu monitorowania.Osłona powinna być uziemiona wyłącznie na końcu źródła sygnału lub zgodnie z wymogami dokumentacji projektowej systemu w celu uniknięcia pętli uziemiania.
Wentylacja i rozpraszanie ciepła Utrzymuje się przepaść wentylacyjną co najmniej 30 mm wokół modułu.
Badania po instalacji Po zainstalowaniu należy przeprowadzić badania ciągłości elektrycznej punkt do punktu, aby upewnić się, że nie występują zwarcia między przewodami sygnałowymi a podwoziem szafy.
Etykietowanie okablowania pola Przed podłączeniem do końcówek śruby wszystkie okablowania pola muszą być oznaczone zgodnie z schematem obwodu.
Metody konserwacji
Testy online System Mark VI obsługuje testowanie funkcjonalne systemów ochronnych online, w tym pętli monitorowania drgań,umożliwiające weryfikację integralności sygnału alarmowego i logiki uruchamiania podczas pracy urządzenia.
Monitorowanie stanu Za pośrednictwem stacji operatora HMI (Human-Machine Interface) operatorzy mogą przeglądać informacje w czasie rzeczywistym, takie jak poziomy wibracji, amplituda wibracji 1X i kąt fazy, przeprowadzać analizę trendów,i wdrożyć konserwację predykcyjną.
Nieprawidłowa diagnoza Gdy system wykryje anomalie, takie jak odłączanie czujników, awarie zasilania lub sygnały poza zasięgiem,w HMI generowane są specjalne komunikaty alarmowe, które pomagają personelowi serwisowemu szybko ustalić problem.
Częste pytania
Czy IS200TVIBH2B wymaga kalibracji?
Ta karta nie posiada potencjometrów i nie wymaga żadnej kalibracji.
Czy IS200TVIBH2B jest kompatybilny ze wszystkimi kartami z serii Mark VIe?
Z wyjątkiem karty VVIB, ta karta nie jest kompatybilna z żadnymi innymi kartami z serii Mark VIe.
Jakie prędkości wału obsługuje IS200TVIBH2B?
Wspiera prędkości wału w zakresie od 3000 do 3600 obrotów na minutę.
