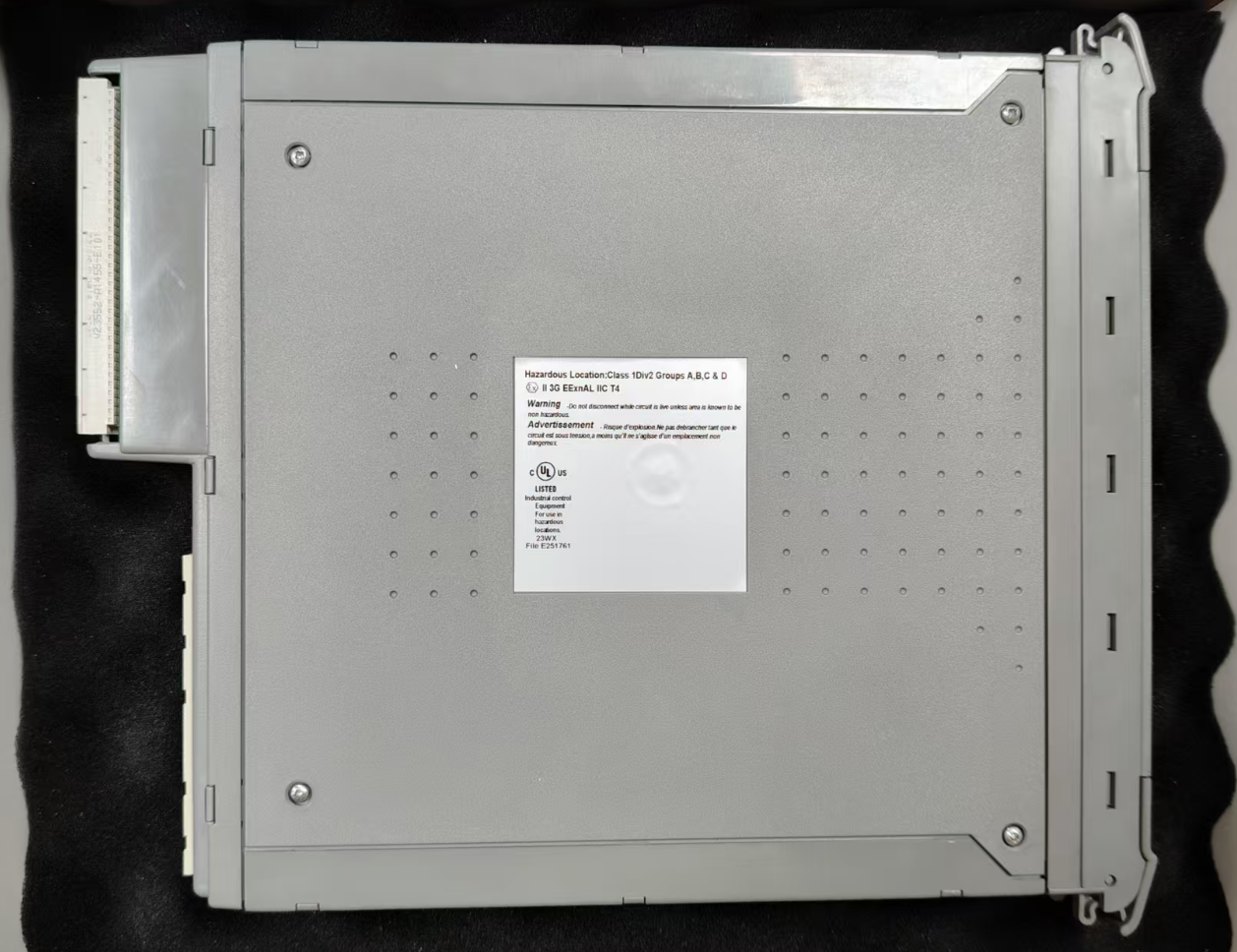

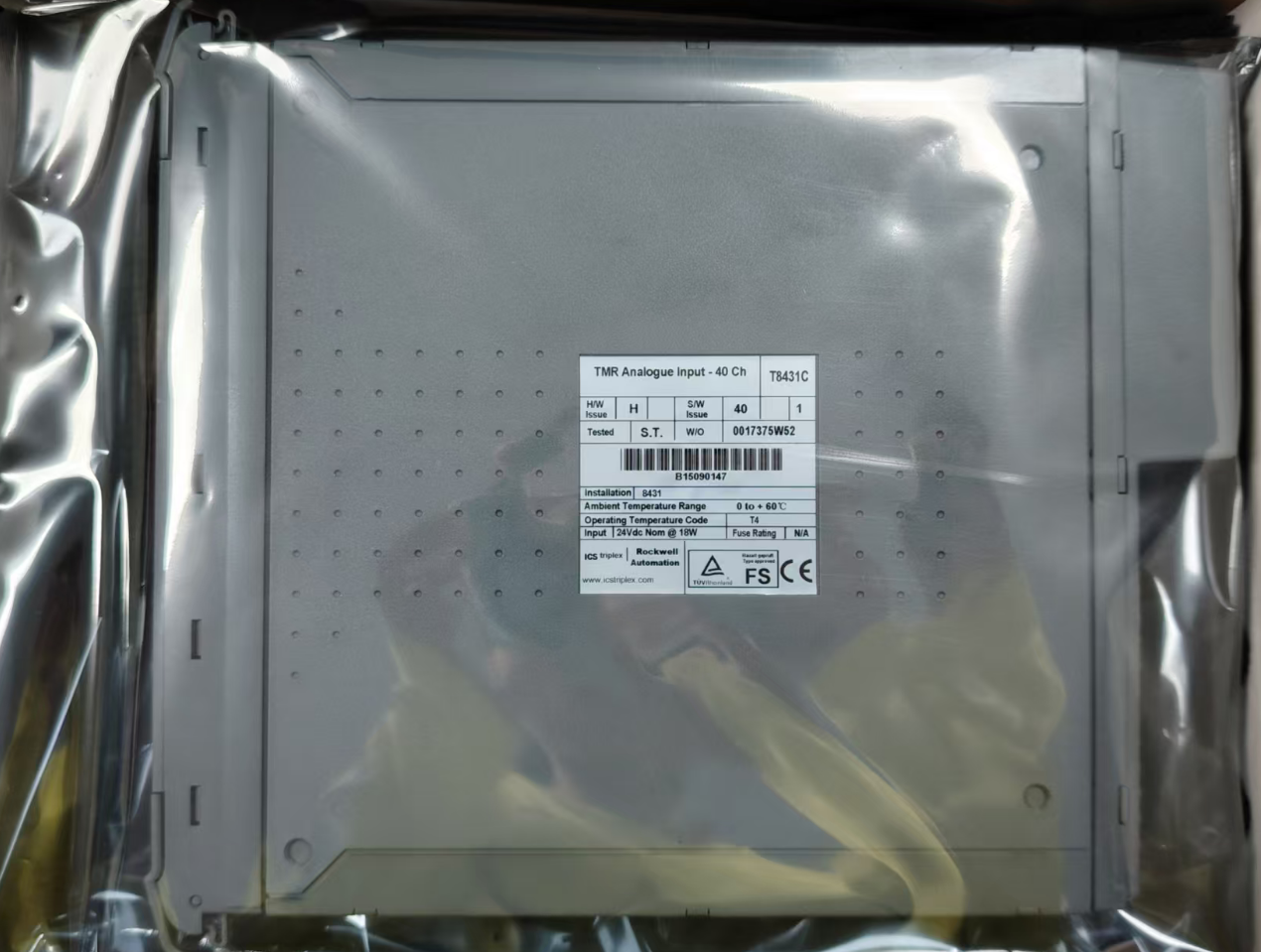

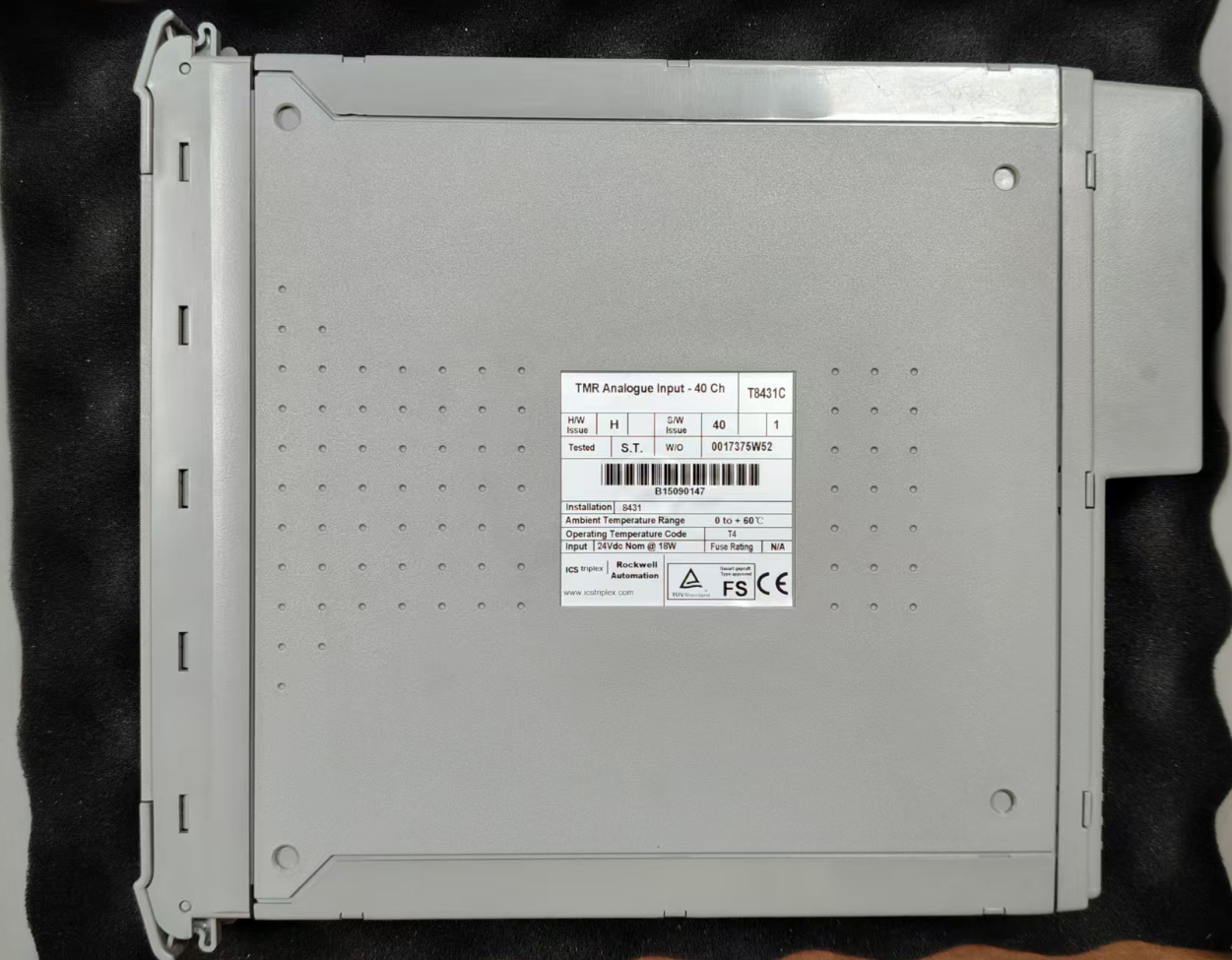

T8431C Invensys Triconex

T8431C to podstawowy moduł we/wy w serii Trusted TMR. Zaprojektowany specjalnie dla przemysłowych systemów sterowania o krytycznym znaczeniu dla bezpieczeństwa, moduł ten szczególnie dobrze nadaje się do zastosowań wymagających wyjątkowo wysokiej niezawodności systemu, takich jak systemy przyrządowe bezpieczeństwa (SIS), systemy wyłączania awaryjnego (ESD) oraz systemy wykrywania płomieni i gazu (F&G).

Podstawową funkcją modułu jest dokładne pozyskiwanie sygnałów analogowych z terenu i bezpieczne i niezawodne przesyłanie ich do sterownika TMR w systemie Trusted. Zasilany przemysłowym zasilaczem 24 Vdc, moduł oferuje elastyczne opcje konfiguracji i obsługuje zarówno sygnały prądowe (takie jak przetworniki temperatury, ciśnienia i przepływu 4-20 mA), jak i sygnały napięciowe.

• Typ produktu: Zaufany moduł wejść analogowych TMR
• Seria: Zaufana seria TMR
• Liczba kanałów wejściowych: 40 kanałów
• Typ sygnału wejściowego: prąd 0–22 mA / napięcie 0–6 VDC
• Czas aktualizacji próbkowania: 0,5 ms
• Rozdzielczość: 3,9 μA (1/256 mA)
• Dokładność pomiaru: ±1% pełnej skali
• Dokładność kalibracji: 0,03%
• Napięcie robocze: 20–32 V prądu stałego
• Zużycie energii: ok. 15-18 W
• Temperatura pracy: -5°C do +60°C (niektóre modele obsługują -40°C do +70°C)
• Temperatura przechowywania: -25°C do +70°C
• Wilgotność względna: 10% do 95% RH (bez kondensacji)
• Napięcie izolacji: 2500 Vrms
• Stopień ochrony: IP20
• Montaż: montaż w szafie 19-calowej (gniazda 4TE)
• Certyfikat bezpieczeństwa: SIL 3 (IEC 61508)

1. Upewnij się, że zespół kabla obiektowego jest zainstalowany i prawidłowo ustawiony
2. Użyj klucza zwalniającego, aby zwolnić zatrzask wysuwający na module, upewniając się, że zatrzask jest całkowicie otwarty
3. Przytrzymaj wyrzutnik i ostrożnie włóż moduł do docelowego gniazda
4. Naciśnij górną i dolną część płyty czołowej modułu, aby wcisnąć moduł całkowicie na miejsce
5. Zamknij wyrzutnik modułu i upewnij się, że zatrzasnął się w pozycji zablokowanej

W elektrowniach T8431C jest stosowany w układach zabezpieczenia przed przekroczeniem prędkości obrotowej turbin gazowych i parowych, a także w układach blokad bezpieczeństwa dla kotłów. Moduł monitoruje w czasie rzeczywistym kluczowe parametry, takie jak prędkość obrotowa, temperatura, ciśnienie i wibracje. Jeśli którykolwiek parametr przekroczy bezpieczny zakres, natychmiast uruchamia mechanizm zabezpieczający przed wyłączeniem, aby zapobiec uszkodzeniu sprzętu i obrażeniom ciała.

Jakie typy sygnałów wejściowych obsługuje T8431C?
T8431C obsługuje wejścia prądowe 0–22 mA i wejścia napięciowe 0–6 VDC i można go skonfigurować dla różnych standardowych zakresów sygnałów przemysłowych, takich jak 0–10 V, 0–20 mA i 4–20 mA.

Czy T8431C obsługuje funkcję hot-swap?
Tak. Model T8431C obsługuje funkcję wymiany podczas pracy. W konfiguracjach Companion Slot lub SmartSlot wadliwe moduły można wymieniać podczas pracy systemu, bez konieczności przestojów.

Jaki jest cykl kalibracji dla T8431C?
Zaleca się przeprowadzanie kontroli kalibracji kanałów wejściowych co dwa lata. Kontrola ta pozwala wykryć długoterminowy dryf i wynikające z niego niedokładności.
