Moduł procesora ICS Triplex T9100

PRODUKT: Moduł procesora ICS Triplex T9100

Przegląd produktu

Jednostka bazowa procesora

Jednostka bazowa procesora mieści do trzech modułów procesora:

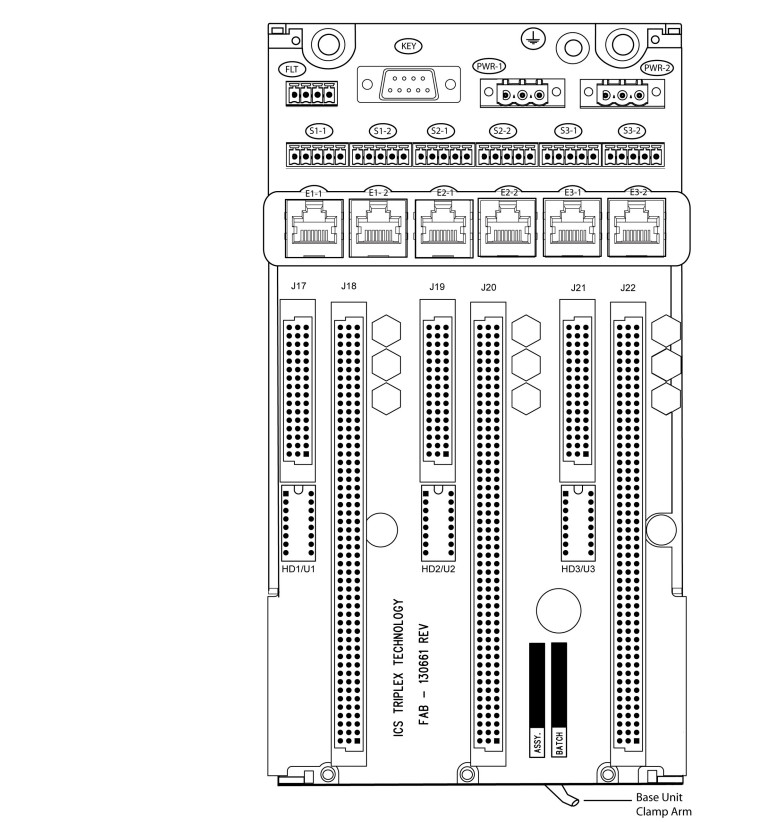

Zewnętrzne połączenia Ethernet, danych szeregowych i zasilania Jednostka bazowa procesora ma następujące połączenia zewnętrzne:

Kołek uziemiający • Porty Ethernet (E1-1 do E3-2) • Porty szeregowe (S1-1 do S3-2) • Zasilanie redundantne +24 Vdc (PWR-1 i PWR-2) • Klucz bezpieczeństwa Program Enable (KEY) • Złącze FLT (obecnie nieużywane).

Połączenia zasilania dostarczają zasilanie do wszystkich trzech modułów z redundantnym zasilaniem, każdy moduł procesora ma dwa porty szeregowe i dwa złącza portów Ethernet. Złącze KEY obsługuje wszystkie trzy moduły procesora i pomaga zapobiegać dostępowi do aplikacji, chyba że klucz Program Enable jest włożony.

Porty komunikacji szeregowej Porty szeregowe (S1-1 i S1-2; S2-1 i S2-2; S3-1 i S3-2) obsługują następujące tryby sygnału w zależności od zastosowania: • RS485fd: Czterożyłowe połączenie pełnego dupleksu, które posiada różne magistrale dla transmisji i odbioru. Ten wybór musi być również używany, gdy kontroler działa jako MODBUS Master, używając opcjonalnej definicji czteroprzewodowej określonej w sekcji 3.3.3 standardu MODBUS-over-serial. • RS485fdmux: Czterożyłowe połączenie pełnego dupleksu z wyjściami trójstanowymi na połączeniach transmisji. Musi to być używane, gdy kontroler działa jako MODBUS Slave na czteroprzewodowej magistrali. • RS485hdmux: Dwukierunkowe połączenie półdupleksowe mające zastosowanie do użytku master slave lub slave. Jest to pokazane w standardzie MODBUS-over-serial.

Bateria zapasowa procesora Moduł procesora T9110 ma baterię zapasową, która zasila jego wewnętrzny zegar czasu rzeczywistego (RTC) i część pamięci nietrwałej (RAM). Bateria dostarcza zasilanie tylko wtedy, gdy moduł procesora nie jest już zasilany z zasilaczy systemowych. Konkretne funkcje, które bateria utrzymuje przy całkowitej utracie zasilania, to: • Zegar czasu rzeczywistego - Bateria zasila sam układ RTC. • Zmienne zachowane - Dane dla zmiennych zachowanych są przechowywane na końcu każdego skanowania aplikacji w części pamięci RAM, zabezpieczone przez baterię. Po przywróceniu zasilania dane zachowane są ładowane z powrotem do zmiennych przypisanych jako zmienne zachowane do użytku przez aplikację. • Dzienniki diagnostyczne - Dzienniki diagnostyczne procesora są przechowywane w części pamięci RAM zabezpieczonej przez baterię. Żywotność baterii wynosi 10 lat, gdy moduł procesora jest stale zasilany; w przypadku modułów procesora, które nie są zasilane, żywotność wynosi do 6 miesięcy. Żywotność baterii jest oparta na pracy w stałej temperaturze 25°C i niskiej wilgotności. Wysoka wilgotność, temperatura i częste cykle zasilania skrócą żywotność baterii.

Cechy:

• 40 kanałów wejściowych na FTA.
• Standardowe połączenia urządzeń polowych (2-przewodowe).
• Standardowa kompatybilność z szyną DIN.
• Prosta instalacja i podłączenie.
• Działanie 24 Vdc.
• Połączenie SmartSlot dla ‘jeden do wielu’ wymiany modułów wejściowych na gorąco.
• Bezpiecznik zasilania polowego na kanał.
• Wbudowana dioda elektroluminescencyjna (LED) wskazująca integralność zasilania polowego.

Szczegóły dostawy:

Gwarancja: 12 miesięcy.
Czas realizacji: 1-2 dni robocze.
Rodzaj płatności: T/T i Western Union.
Partnerzy kurierscy: DHL, UPS, TNT, FedEx i EMS.
Specyfikacja techniczna, instrukcje i karty katalogowe: Dostępne na żądanie.
