ICS Triplex T8431C Moduł wejścia analogowego TMR 24 Vdc

Wyrób:ICS Triplex T8431C Moduł wejścia analogowego TMR 24 Vdc

Przegląd produktu

Moduł Trusted TMR 24 Vdc Analog Input łączy się z 40 urządzeniami wejściowymi, działając jako zlew prądu dla wszystkich tych urządzeń.Badania diagnostyczne są wykonywane na każdym kanale wejściowym. Tolerancja błędów jest osiągana dzięki architekturze TMR (Triple Modular Redundant) w ramach modułu dla każdego z 40 kanałów wejściowych.Moduł może wykrywać otwarte i skrócone kable polaFunkcje monitorowania linii są niezależnie konfigurowane dla każdego kanału wejściowego.Zmiana stanu wyzwala wpis SOEW przypadku gdy napięcie pola i zwrot pola są podłączone do pomocniczych kanałów wejściowych modułu,progi mogą być określone jako stosunek napięcia zasilania pola.

Funkcje • 40 kanałów wejściowych TMR (Triple Modular Redundant) na moduł. • Kompleksowa, automatyczna diagnostyka i samotestowanie.• Wyborne monitorowanie linii na kanale w celu wykrycia usterek w okablowaniu otwartego obwodu i skrótów. • 2500V impuls wytrzymać opto / galwanicznej bariery izolacji. • Na pokładzie sekwencji zdarzeń (SOE) raportowania z rozdzielczością 1 ms.• Moduł można wymienić w trybie online przy użyciu dedykowanej konfiguracji Companion (przyległej) Slot lub SmartSlot (jeden wolny slot dla wielu modułów). • Stan wejścia przedniego panelu Diody emitujące światło (LED) dla każdego kanału wskazują stan wejścia i usterki w okablowaniu pola.• Światła LED o stanie modułu na przednim panelu wskazują stan i tryb działania modułu (aktywny), Standby, Educated). • TϋV Certified IEC 61508 SIL 3.

Moduł wejściowy analogowy Trusted® TMR 24 Vdc jest członkiem zaufanej gamy modułów wejścia/wyjścia (I/O).wszystkie moduły I/O łączą się z Inter-Module Bus (IMB), który zapewnia zasilanie i umożliwia komunikację z zaufanym procesorem TMRPonadto wszystkie moduły mają interfejs pola, który jest używany do łączenia się z sygnałami specyficznymi dla modułu w polu.

Wszystkie moduły I/O o wysokiej integralności składają się z czterech sekcji: Host Interface Unit (HIU), Field Interface Unit (FIU), Field Termination Unit (FTU) oraz Front Panel Unit (lub FPU).Na rysunku 2 przedstawiono uproszczony funkcjonalny wykres blokowy modułu wejścia analogowego Trusted 24 Vdc.

Charakterystyka:

• 40 kanałów wejściowych na FTA.
• Standardowe w branży połączenia urządzeń polowych (2-przewodowe).
• Kompatybilność standardowej szyny DIN.
• Prosta instalacja i podłączenie.
• 24 Vdc.
• Połączenie SmartSlot do “jednego do wielu” wymiany modułów wejściowych na gorąco.
• Zespół zasilania zasilania w połączonym polu na kanał.
• wbudowana dioda diodowa emitująca światło (LED) wskazująca integralność zasilania pola.

Szczegóły dostawy:

Gwarancja: 12 miesięcy.
Czas realizacji: 1-2 dni robocze.
Rodzaj płatności:T/T i Western Union.
Partnerzy kurierscy: DHL, UPS, TNT, FedEx i EMS.
Specyfikacja techniczna, podręczniki i karty danych: Dostępne na żądanie.

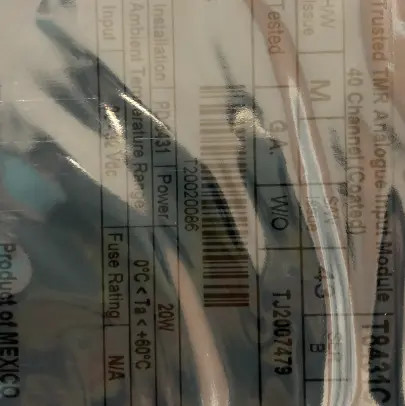

Zdjęcie:
