ICS Triplex T8312 Zaufany adapter interfejsu ekspandera TMR

Produkt:ICS Triplex T8312 Trusted TMR Expander Interface Adapter Unit

Niniejszy dokument zawiera ogólne informacje dotyczące urządzenia Trusted® Triple Modular Redundant (TMR) Expander Interface Adapter Unit T8312.jeden zapewniający połączenie między Modułami Interfejsów Zaufanego Rozszerzacza w podwoziu sterownika a czterema Podwoziami Rozszerzacza (T8312-4), a drugi zapewnia połączenie siedmiu podwozi rozszerzających (T8312-7).• Jednostka jest całkowicie osłonięta pod względem zgodności elektromagnetycznej (EMC). • Wersja dostępna dla mniejszych systemów Trusted do czterech podwozi rozszerzających. • Złącza blokujące dla zwiększonej niezawodności.

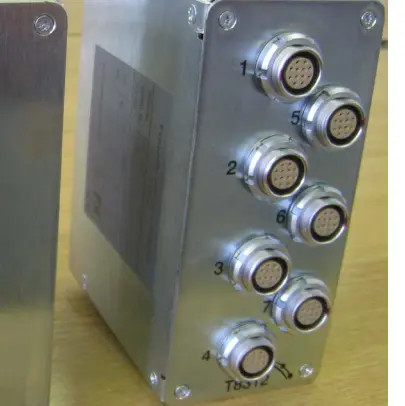

Jednostka T8312 składa się z czterech lub siedmiu 12-pinowych złączy ODU (w zależności od rodzaju jednostki), płyty drukowanej (PCB),z napędem napędowym nieprzekraczającym 15 W, ale nieprzekraczającym 15 W,. Jednostka znajduje się w metalowej obudowie i jest zaprojektowana tak, aby być przymocowana do tylnych złączy podwozia sterownika.

1 łączy się z pierwszym podwoziem ekspandera (który ma swoje trzy przełączniki ID skonfigurowane do adresu 2). 2 łączy się z drugim podwoziem ekspandera (który ma swoje trzy przełączniki ID skonfigurowane do adresu 3).... 8 łączy się z ósmym podwoziem ekspandera (który ma trzy przełączniki identyfikacyjne skonfigurowane do adresu 8).3,4...8 logicznie dopasować do wirtualnego adresu podwozia procesora 1. Jeśli potrzeba więcej niż ośmiu podwozi, potrzebny jest drugi interfejs rozszerzający.Przełączniki adresowe na tych podwoziach są również ustawione 2,3,4...8 ale wirtualne adresy (widoczne w aplikacji i diagnostyce) to 9,10,11...15 zgodnie z ustawieniami w konfiguracji System.INI. W celu uzyskania dalszych wyjaśnień dotyczących ustawień identyfikatorów należy odnieść się do PD-8300.

Dostarczamy:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

Wyślij e-mail, zaproponuję najlepszą cenę!

Wykorzystanie

• 40 kanałów wyjściowych TMR na moduł
• Pięć odizolowanych grup ośmiu wyjściach każda
• Sześcioelementową tablicę wyników głosowanych
• Kompleksowa diagnostyka i samotestowanie
• Pierwszy błąd Tolerancja do błędów, drugi błąd Bezpieczny przed uszkodzeniem
• Monitorowanie linii na podstawie każdego kanału
• Automatyczna ochrona przed prądem ̇ brak bezpieczników
• 2500 V stała optoizolacja
• Gotowe do wymiany
• Światła LED o stanie przedniego panelu dla każdego kanału
• Wskaźniki awarii i stanu modułu
• IEC 61508, aplikacje bezpieczeństwa SIL 3
• Rozdzielczość pokładowa 1 ms Sequence of Events reporting
