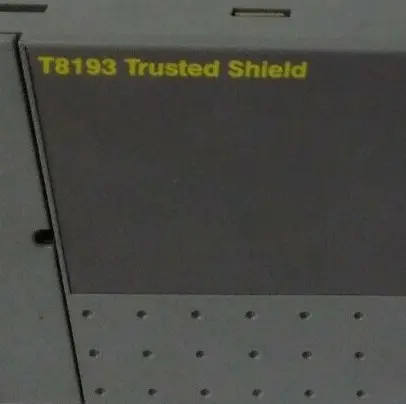

ICS Triplex T8193 SHIELD FOR CONTROLLER MODULE 3SLOT

Wyrób:ICS Triplex T8193 SHIELD FOR CONTROLLER MODULE 3SLOT

Przegląd produktu

Przegląd produktu

Niniejszy dokument zawiera ogólne informacje dotyczące Trusted® Processor Interface Adapter T812X. The Adapter provides easy access to the communications ports of the Trusted Triple Modular Redundant (TMR) Processor (T8110B & T8111) in the Controller Chassis for the Distributed Control System (DCS) and other linksJednostka jest również wykorzystywana do umożliwienia szeregu rozszerzonych urządzeń dostępnych w zaufanym procesorze TMR, w tym urządzeń do odbioru sygnałów synchronizacji czasu IRIG-B,umożliwiające korzystanie z Dual (??enhanced??) Peer to Peer i umożliwiające Systemu Zaufanego stawanie się Modbus Master.

Charakterystyka:

• Umożliwia łatwy dostęp systemów zewnętrznych do komunikacji z zaufanym procesorem TMR. • Łatwą instalację (podłącza się bezpośrednio do tylnej części podwozia sterownika).• Dwa konfigurowalne połączenia RS422/485 z 2 lub 4 przewodami. • Jedno połączenie RS422/485 2 przewodowe. • Połączenia awaryjne/wypadkowe dla procesorów aktywnych i w stanie gotowości. • Połączenie diagnostyczne procesora. • Połączenia monitorów wyłączenia zasilania.• Możliwość podłączenia sygnałów synchronizacji czasu IRIG-B122 i IRIG-B002Opcja włączenia Modbus Master na zaufanym interfejsie komunikacyjnym.

Adapter interfejsu zaufanego procesora T812x jest zaprojektowany tak, aby był podłączany bezpośrednio do tylnej części zaufanego procesora TMR w podwoziu zaufanego sterownika T8100.Adapter zapewnia interfejs połączenia komunikacyjnego między zaufanym procesorem TMR a systemami zdalnymiAdapter zapewnia również możliwość podłączenia sygnałów synchronizacji czasu IRIG-B do procesora.Połączenie pomiędzy adapterem a zaufanym procesorem TMR odbywa się za pośrednictwem dwóch 48-stronnych złączy typu E DIN41612 (SK1), po jednym dla podłączenia do procesorów aktywnych i gotowych.

Adapter składa się z płyty PCB, na której zamontowane są porty komunikacyjne, złącza IRIG-B oraz oba gniazda SK1 (złącza do procesorów TMR Active/Standby Trusted).Adapter znajduje się w metalowej obudowie i jest zaprojektowany do przymocowania do odpowiedniego złącza z tyłu podwozia sterownikaPrzyciski odłączające umożliwiają odłączenie adaptera.i RS422/RS485 2 lub 4 przewody na portach 2 i 3Na płytce PCB znajduje się punkt ziemia, tak aby ziemia podwozia procesora była podłączona do powłoki adaptera i półki modułu.Istotne wymaganie bezpieczeństwa i rozładowania elektrostatycznego (ESD) jest podłączenie i utrzymanie wiązania ekwipotencjalnego.

Szczegóły dostawy:

Gwarancja: 12 miesięcy.
Czas realizacji: 1-2 dni robocze.
Rodzaj płatności:T/T i Western Union.
Partnerzy kurierscy: DHL, UPS, TNT, FedEx i EMS.
Specyfikacja techniczna, podręczniki i karty danych: Dostępne na żądanie.
