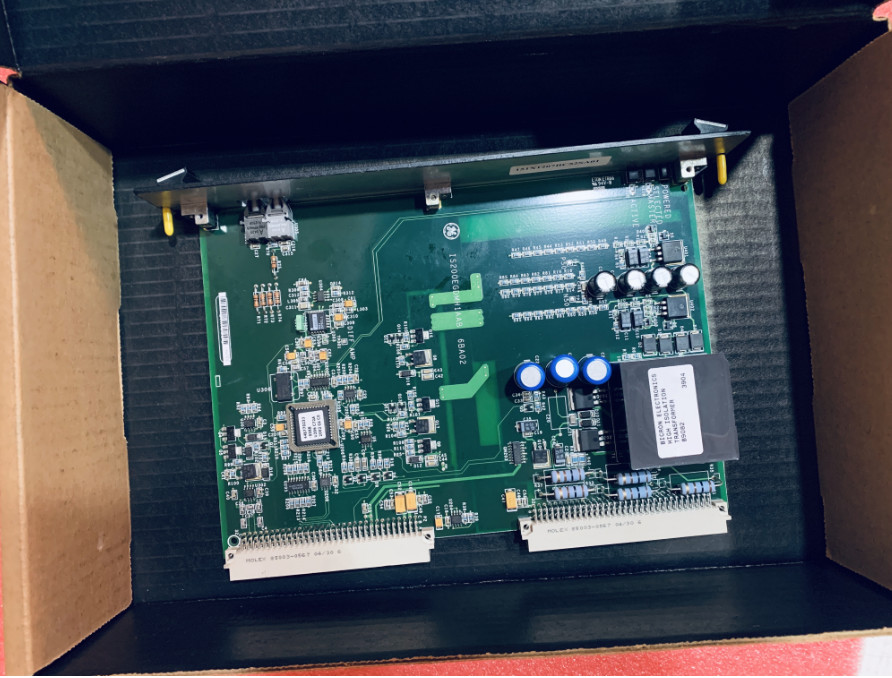

Produkt:IS200EGDMH1AFG Moduł wykrywający grunt ekscytujący

Opis

IS200EGDMH1AFG to moduł wykrywający podniecenie ziemi wyprodukowany i zaprojektowany przez General Electric jako część serii EX2100 stosowanej w systemach kontroli podniecenia GE.Moduł wykrywania naziemnego IS200EGDMH1 jest stosowany w systemie kontroli podniecenia EX2100.Jest to podwójna szczelina, podwójna wysokość (6U) tablicy czynnika kształtu, która jest montowana w stojaku Exciter Power Backplane (EPBP).Detektor gruntowy pola wykrywa opór wycieku pola między dowolnym punktem w obwodzie pola generatora do ziemi, albo po stronie prądu przenośnego lub prądu stałego. System prosty będzie miał jeden EGDM, a system redundantny będzie miał trzy.wykrywa napięcie przez rezystor czujnika naziemnego i wysyła sygnał do EGDM (s) za pośrednictwem kablu o dziewięciu przewodnikachModuł EXAM jest zamontowany w modułach wysokiego napięcia znajdujących się w panelu pomocniczym.

W przypadku nadmiernego sterowania zestaw trzech płyt EGDM jest skonfigurowany jako sterownik (C), mistrz 1 (M1) i mistrz 2 (M2).Konfiguracja każdego EGDM jest sterowana przez zestaw szpilów programowych na złączu P2Informacje o tym, który master dostarcza sygnał napędowy do rezystora czujnika w modułie tłumienia, są wysyłane z DSPX, przez EISB w regolatorze, do EGDM C.Po otrzymaniu tych informacji przez łącze światłowodowe, C albo zasila przekaźnik w modułie atenuatora, jeśli M2 jest sterownikiem, albo pozostawia go bez zasilania, jeśli M1 jest wybranym mistrzem.do M1 i M2 wysyłany jest sygnał różnicowy wskazujący wybranego kapitana.Sygnał ten uruchamia generator sygnału na aktywnym mistrzu i wybiera źródło polecenia testowego na każdym module (M1, M2 i C).Teraz aktywny mistrz otrzymuje sygnał oscylatora przez łącze światłowodowe z DSPX przez EISB że konwertuje do pozytywnego lub ujemnego 50-woltowego sygnałuTo napięcie fali kwadratowej jest przesyłane przez kabel do modułu EXAM i nakłada się na jeden koniec rezystora Sense.

Kondycjoner sygnału otrzymuje osłabiony sygnał różnicowy (10:1) z rezystora Sense w modułach EXAM.Kondycjoner sygnału jest prostym wzmacniaczem różnicowym zwiększenia jednostkowego o wysokim współczynniku odrzucenia wspólnego trybu, po którym następuje konwerter A-do-D (VCO oscylatora sterowanego napięciem)/VCO zasila nadajnik światłowodowy.Obwody klimatyzatora sygnału są zasilane przez odizolowane źródło zasilania w celu utrzymania bezpieczeństwa personelu i sprzętu ze względu na wysokie napięcie w trybie wspólnym w rezystorze SenseKondycjoner sygnału może zmierzyć poziom wyjścia wzmacniacza mocy poprzez uziemienie strony mostka osłabionego rezystora Sense na polecenie z sekcji sterowania.

Właściwości:

• Sekcja C sterownika odbiera wszystkie sygnały programowania i sterowania z różnych źródeł w celu określenia, który moduł będzie głównym.Otrzymuje również sygnał oscylatora z DSPX, tak aby mógł generować polecenie testowe przy każdym przejściu sygnału oscylatora.

• Komandą testowym jest sygnał o długości 250 ms, który może być ponownie uruchomiony przy każdym przejściu sygnału oscylatora (nawet jeśli okres sygnału jest krótszy niż 250 ms).

• Komandę badawczą wysyła się następnie do sekcji sterującej każdego modułu (M1, M2 i C), w celu wygenerowania sygnału badawczego o długości 250 ms przy każdym pozytywnym przejściu polecenia badania.Ten sygnał nie może być ponownie uruchomiony, dlatego przed wygenerowaniem innego sygnału badawczego przejścia muszą być oddzielone o więcej niż 250 ms..

• Sekcja zasilania otrzymuje 24 V prądu stałego z odpowiedniego EPSM poprzez EPBP (backplane).przekształca się to w ±65 V DC (nieizolowane) dla wzmacniacza mocy w sekcji generatora sygnału, oraz +5 V DC (w izolacji) i ±15 V DC (w izolacji) dla klimatyzacji sygnału.

• Wyjście wzmacniacza mocy to źródło napięcia o impedancji wyjściowej mniejszej niż 1,0 Ohm.o długości nieprzekraczającej 10 mm,Podczas pracy testowej okres zmniejsza się do 400 ms.
•
•
