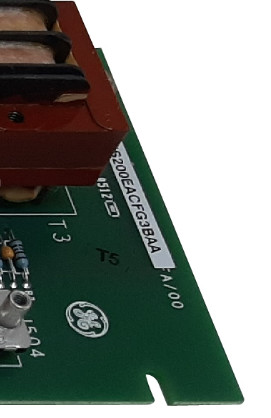

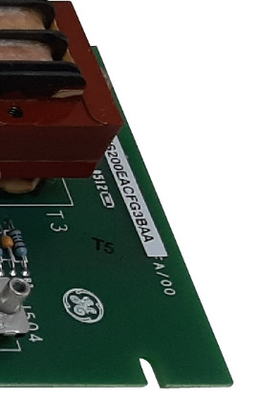

Produkt:IS200EACFG3BAA Karta informacji zwrotnych AC Exciter

Opis

IS200EACFG3BAA to Exciter AC Feedback Card opracowana przez GEJest częścią systemu sterowania EX2100. Płyty Feedback Exciter AC są odpowiedzialne za pomiar napięcia i prądu zasilającego stałego magnesowego generatoru (PMG).Płyty EACF (Exciter AC Feedback) znajdują się w kabinie pomocniczej ekscytora.

Pomiar napięcia ekscytującego

• Wersja G1: Wersja ta obsługuje pojedyncze trójfazowe napięcie wejściowe w zakresie nominalnym do 480 V rms z tolerancją +20% przy częstotliwości 50 lub 60 Hz.
• Wersja G2: Wersja G2 została zaprojektowana do obsługi pojedynczego trójfazowego napięcia wejściowego w zakresie nominalnym do 1000 V rms z tolerancją +20% przy 50 lub 60 Hz.
• Obie wersje płyty są wyposażone w transformatory potencjalne, które dostarczają nominalnego napięcia wyjściowego 1,6 V rms z ich wyjściów wtórnych.wykorzystuje się transformatory prądu w rdzeniu powietrza, zapewniające nominalne wtórne napięcie wyjściowe w zakresie od 0 do 0,8 V rms przy częstotliwości 50 lub 60 Hz.

Instalacja

• Przygotowanie: otwórz drzwi szafki pomocniczej i upewnij się, że wszystkie obwody elektryczne zostały sprawdzone, aby potwierdzić, że zasilanie jest wyłączone przed rozpoczęciem.
• Odłączenie kabli: ostrożnie odłączyć wszystkie kable od deski, zapewniając przestrzeganie następujących kroków:
  • Upewnij się, że wszystkie kable są oznaczone właściwą nazwą złącza, tak jak jest to zaznaczone na tablicy, aby ułatwić ponowne podłączenie.
  • W przypadku wejścia napięcia odłączyć okablowanie od złączy śrubowych TB1, TB2 i TB3.
  • Do wejścia na cewkę odłącz okablowanie w TB4.
• Obsługa sprzętu montażowego: Należy zachować ostrożność, aby nie upuścić sprzętu montażowego do sprzętu, ponieważ może to spowodować uszkodzenie sprzętu lub obrażenia ciała podczas ponownego podania zasilania.
• Usunięcie deski: Usunąć trzy śruby przymocujące deskę do montażu i ostrożnie oddzielić deskę od jej pozycji.
• Instalacja nowej deski: ustawić nową deskę w tej samej pozycji co usuniętą i mocno zainstalować ją na zderzeniu za pomocą trzech śrub usuniętych w poprzednim kroku.
• Podłączenie kabli i przewodów: Podłączyć wszystkie kable i przewody do nowej deski, upewniając się, że są odpowiednio umieszczone i podłączone zgodnie z etykietą.Ten krok pomaga utrzymać prawidłową funkcjonalność i łączność.
• Zakończenie: Po zweryfikowaniu i zabezpieczeniu wszystkich połączeń zamknij drzwi szafki pomocniczej, aby zakończyć proces wymiany.
