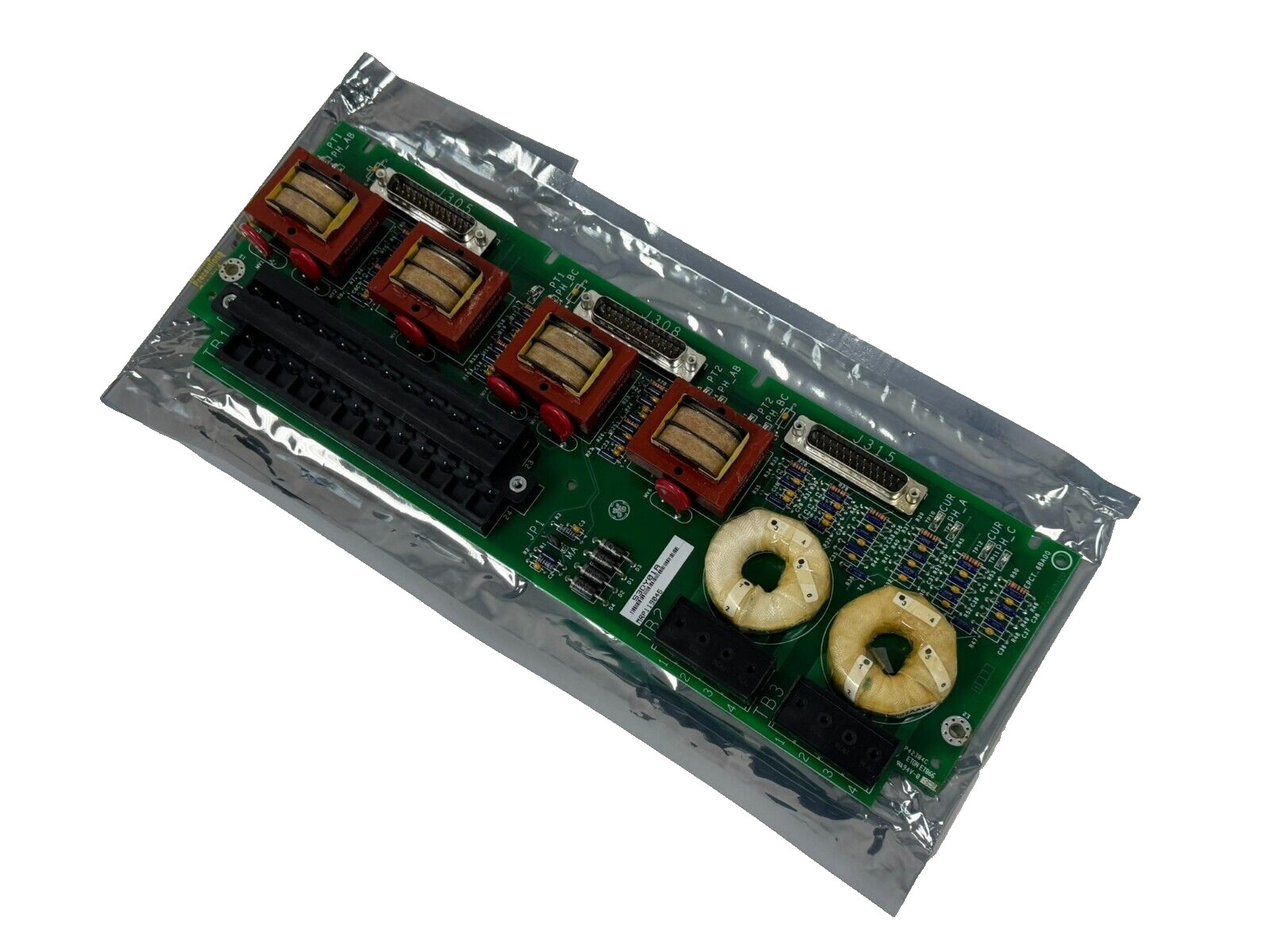

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Opis

IS200EPCTG1AAA to płyta końcowa Exciter PT/CT (EPCT) opracowana przez GEJest częścią układu pobudzenia EX2100.Exciter PT/CT (EPCT) służy jako niezbędny komponent specjalnie zaprojektowany do obsługi krytycznych pomiarów napięcia i prądu generatora za pośrednictwem transformatorów izolacyjnychTa płyta integruje dwa wejścia napięcia 3-fazowego transformatora potencjalnego generatora (PT) i dwa wejścia transformatora prądu generatora (CT), oferując opcje prądu 1 A lub 5 A.Wszystkie sygnały wyjściowe z transformatorów izolacyjnych są skutecznie podłączone do płyty EMIODodatkowo EPCT posiada pojedyncze wejście analogowe, zdolne do przyjmowania wejścia napięcia lub prądu.Do zastosowań wymagających najwyższej niezawodności, system może zawierać maksymalnie trzy tablice EPCT, zapewniając redundancję i solidność systemu.

• Funkcjonalność płyty polega na przyjmowaniu napięć generatora z potencjalnych transformatorów klienta, kierując te wejścia za pośrednictwem przełączników do TB1.Ta konfiguracja pozwala na długości kabli do 1000 stóp przy użyciu 12 przewodów AWGWpływy PT, które zazwyczaj działają w nominalnym zakresie 115 V rms i częstotliwości 50/60 Hz, są stopione w celu zapewnienia ochrony przed potencjalnymi anomaliami elektrycznymi.
• W obrębie płyty dwa transformatory izolacyjne skutecznie wykonują pomiar napięcia delta otwartego na trzy przewody, generując moc wyjściową 1,533 V rms z wejścia 115 V rms.dwa wejścia prądu generatora z CT są podłączone do bloków końcowych niepodłączalnych, TB2 i TB3. Każdy transformator prądu wyposażony jest w owijanie 0-1 A rms i owijanie 0-5 A rms, z którym tylko jeden jest podłączony do EPCT. Długość kabla od transformatora do deski może sięgać 1000 stóp,o szerokości nieprzekraczającej 10 mm,.
• Włącza cztery punkty badawcze napięcia (TP9-12), strategicznie umieszczone na każdej nodze drugorzędnej strony transformatorów izolacyjnych prądu generatora.Ważne jest, aby zauważyć, że te punkty badawcze nie powinny być uziemione przez urządzenie pomiarowe.
• Decyzja o projektowaniu jest niezbędna do zapewnienia dokładności pomiarów i zapobiegania potencjalnym zakłóceniom, które mogłyby zagrozić dokładności pomiaru.
• Układ płyty, jak przedstawiono w układzie płyty, pokazuje układ komponentów.niezbędne do ich odpowiednich pomiarów. Blok końcowy TB1, utrzymywany w miejscu przez dwie śruby, jest zaprojektowany do usuwania w razie potrzeby.służą jako środek ochronny przed potencjalną sytuacją otwartego obwodu CT.
• W prostym układzie sterowania sygnały napięcia są kierowane przez złącze J305 do płyty EMIO znajdującej się w sterowniku M1.te sygnały są rozproszone, umożliwiające podłączenie do złączy J305, J308 i J315. Następnie są one przesyłane do sterowników M1, M2 i C, zapewniając nadmiar i odporność systemu.
• Ułatwia pomiary poprzez osiem punktów badawczych napięcia (TP1-8), strategicznie położonych na każdej nodze drugorzędnej strony transformatorów izolacyjnych.Te punkty badawcze zapewniają wygodny dostęp do celów diagnostycznych i badawczych.
• System zawiera trzy 25-pin pod-D złącza, a mianowicie J305, J308 i J315.umożliwiające bezproblemowe połączenie z tablicą EMIO, ułatwiając w ten sposób komunikację i transfer danych w konfiguracji systemu.
