Produkt:IS200BICLH1AFD GE IGBT Drive/Source Bridge Interface Board

Opis

IS200BICLH1AFD to komponent płyty obwodów wytwarzany przez General Electric jako część ich systemu Speedtronic Mark VI.MKVI został zaprojektowany przez GE do zarządzania przemysłowymi turbinami parowymi lub gazowymi i zawierał komunikację Ethernet i DCS z systemu operacyjnego opartego na oknachPodobnie jak większość systemów Speedtronic z późniejszych iteracji (Mark IV naprzód), Mark VI jest zaprojektowany z potrójnie nadmierną zdolnością modularnej ochrony dla ważnych kontroli, takich jak temperatura, prędkość,prędkość, i wibracje.

IS200BICLH1AFD funkcjonuje jako płyta interfejsu IGBT Drive/Source Bridge.

IS200BICLH1AFD posiada 1024-bitowe urządzenie pamięci seryjnej do identyfikacji płyty i informacji dotyczących jej przeglądu.) oraz różnych układów scalonychPłytka przednia jest połączona za pośrednictwem dwóch uchwytów śrubowych i jest pusta.

IS200BICLH1A to IGBT Drive/Source Bridge Interface Board (BICL) stworzona przez GE dla serii Innovation.

Celem IS200BICLH1A jest odgrywanie roli pośrednika między napędem serii innowacji a płytami interfejsu osobowości mostkowej (BPIA, BPIB lub SCNV), będąc podstawowym interfejsem między nimi.Ta płyta ma możliwość monitorowania temperatury otoczenia i mostuMa interfejs z kontrolą prędkości PWM i wyświetlaczem błędów systemu.Ta płyta ma 1024-bitową pamięć seryjną, która jest zwykle wyposażona w informacje o przeglądzie i identyfikacji płyty.

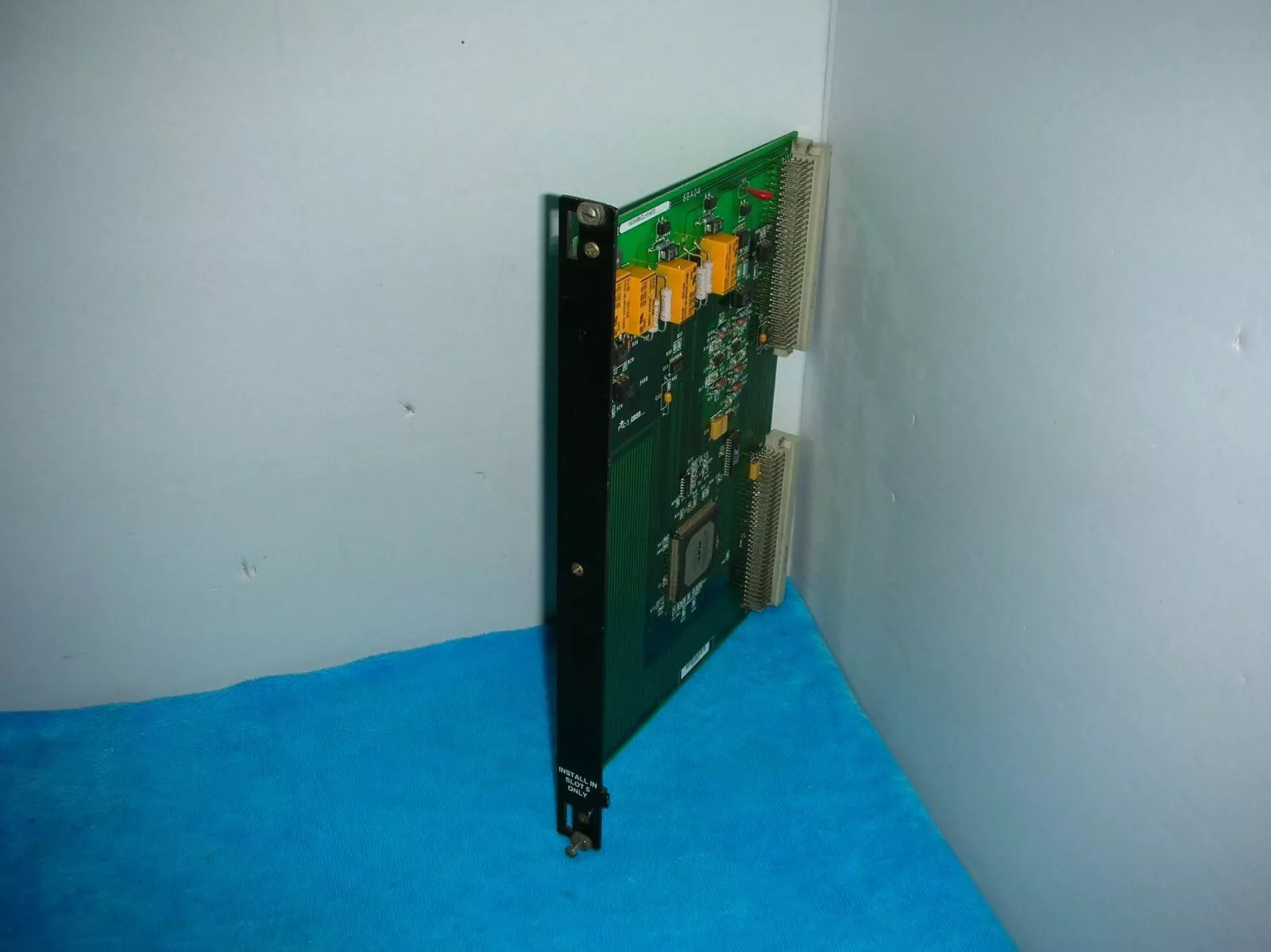

IS200BICLH1A ma prawie pustą płytkę z etykietą z napisem "Instaluj tylko w gnieździe 5".Istnieją dwa uchwyty na płytce, które mogą pomóc zainstalować i usunąć kartę z półki typu VMEObok uchwytów znajdują się dwie śruby, które pomagają jeszcze bardziej przymocować kartę do regału.15 układów scalonychNa prawym krawędzi płyty znajdują się dwa złącza P1 i P2 łączące IS200BICLH1A z zestawem stojaka kart.
