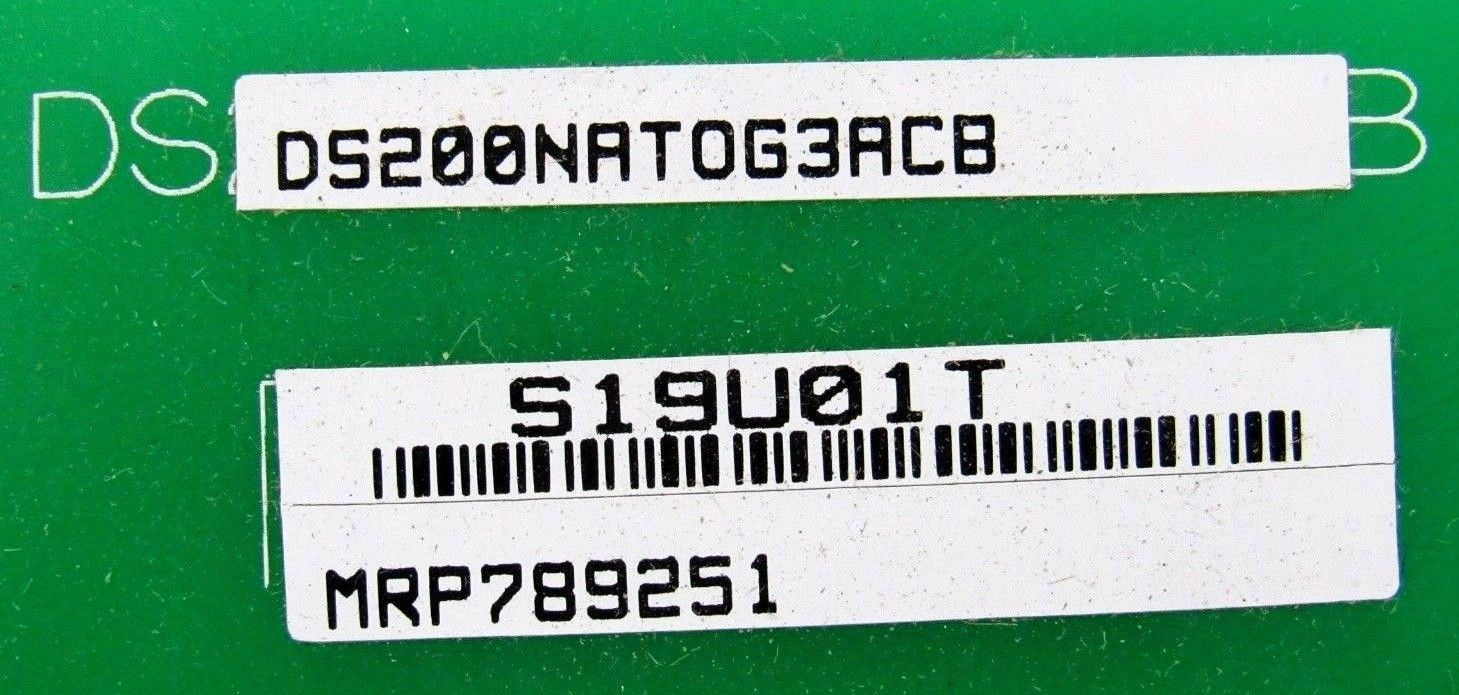

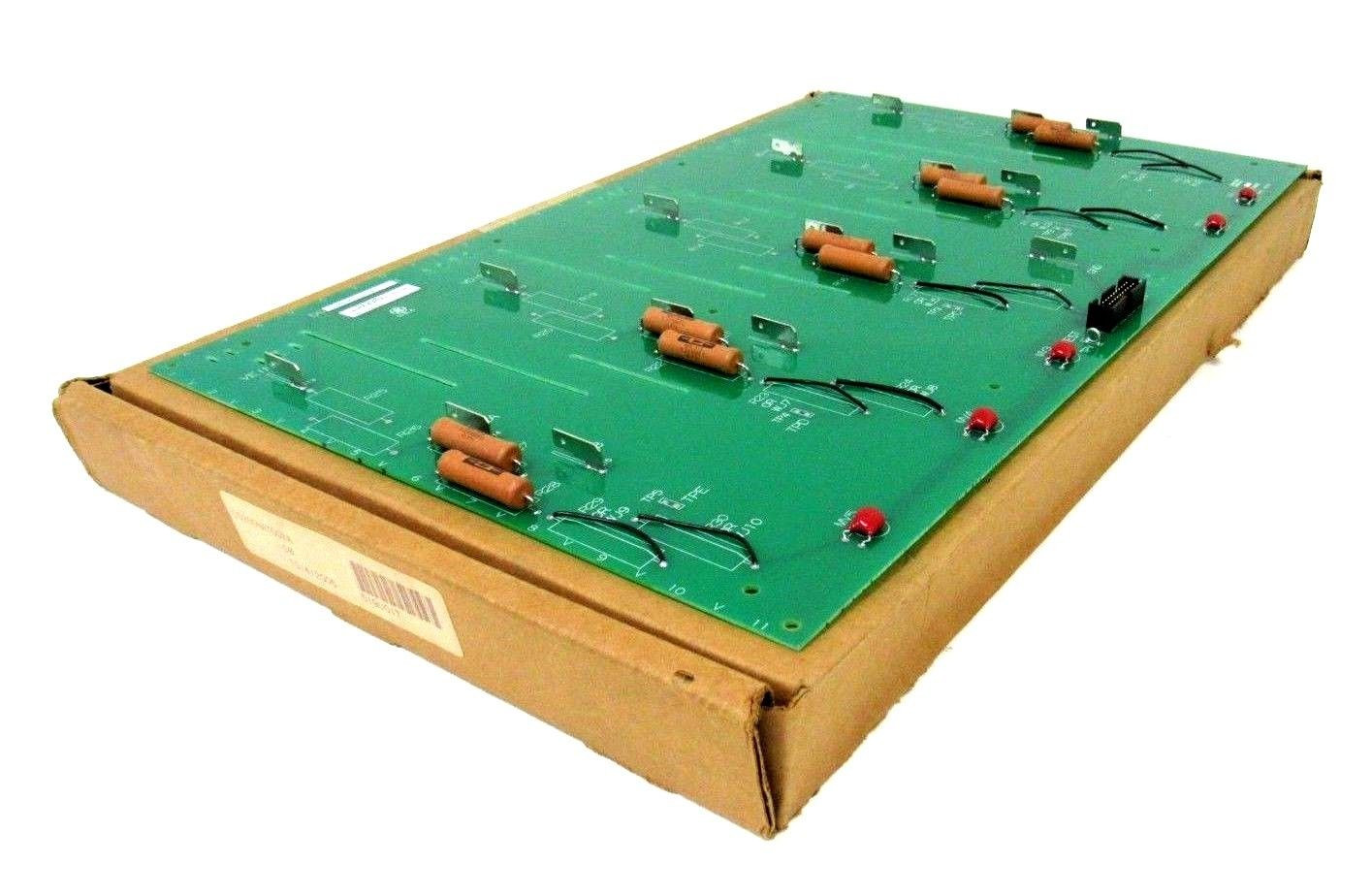

Produkt:PŁYTA OBWODÓW DS200NATOG3ACB GENERAL ELECTRIC

DS200NATOG3ACB to płyta do skalowania sprzężeń zwrotnych napięciowych opracowana przez GE.Jest częścią systemu sterowania GE Speedtronic Mark V. Zarządza i skaluje sprzężenie zwrotne napięciowe z mostka SCR (Silicon Controlled Rectifier). Jej główną funkcją jest tłumienie napięć AC i DC generowanych przez mostek SCR, co jest niezbędne do dokładnego pomiaru sprzężenia zwrotnego.

Cechy

• Płyta działa poprzez redukcję amplitudy wysokich napięć generowanych przez mostek SCR do poziomów, które mogą być bezpiecznie i dokładnie przetwarzane przez system sterowania. To tłumienie zapewnia, że sygnały sprzężenia zwrotnego z mostka SCR są precyzyjne i niezawodne.
• Oprócz roli tłumienia, płyta integruje się z innymi krytycznymi komponentami systemu sterowania. Współpracuje z płytą dystrybucji bramek i stanu, która zarządza dystrybucją impulsów bramek i sygnałów stanu potrzebnych do działania mostka SCR. Płyta współpracuje również z tylną płytą VME, która zapewnia niezbędną łączność i ścieżki komunikacyjne dla integracji systemu.
• Poprzez tłumienie napięć mostka SCR i współpracę z płytą dystrybucji bramek i tylną płytą VME, płyta zapewnia dokładne skalowanie sprzężenia zwrotnego napięciowego i skuteczną integrację z systemem sterowania. Przyczynia się to do ogólnej stabilności i wydajności systemu elektrycznego.

Wejście

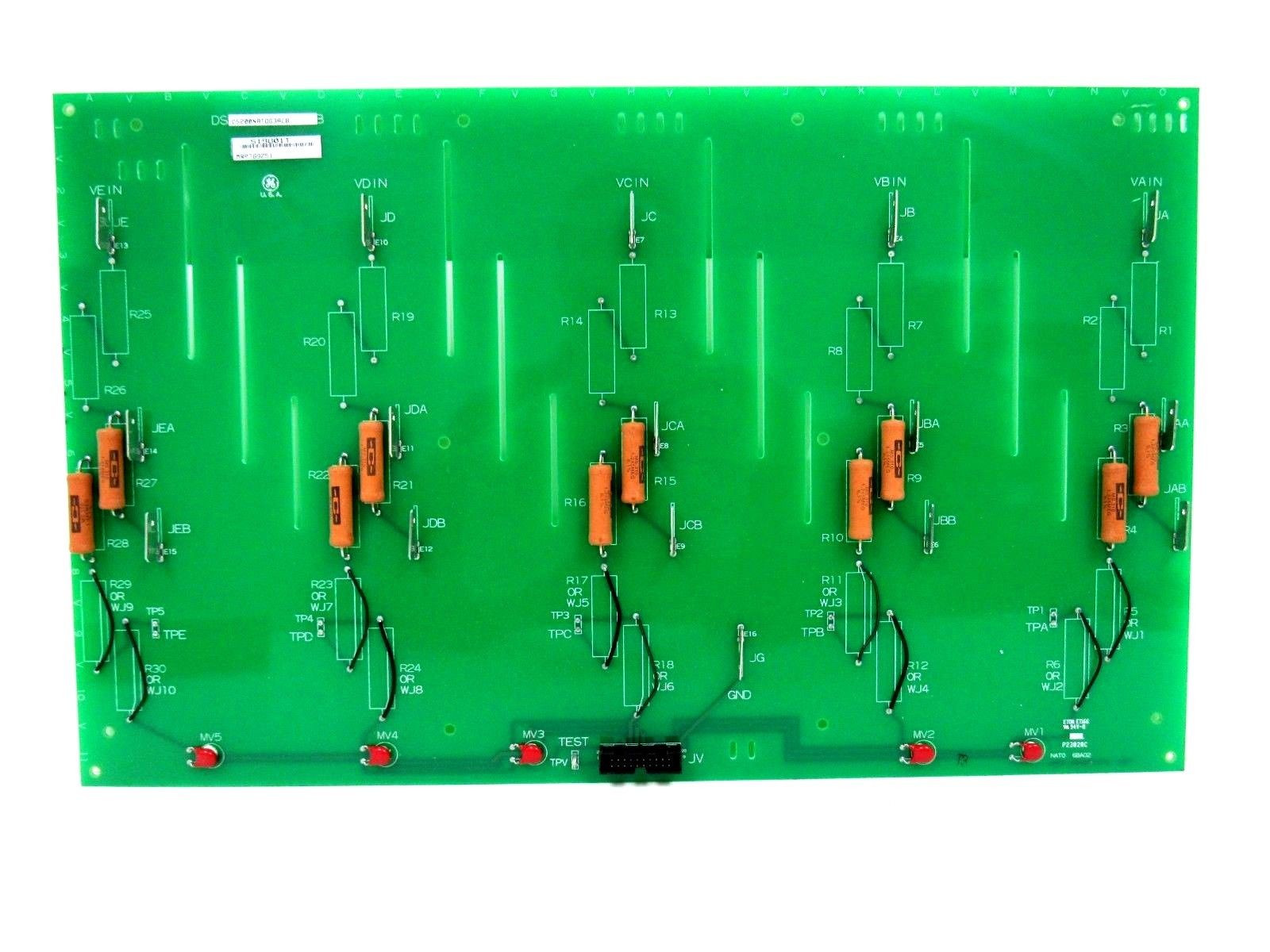

• Płyta została zaprojektowana z pięcioma identycznymi, szeregowo połączonymi ciągami rezystorów precyzyjnych. Ciągi te są specjalnie rozmieszczone, aby obsługiwać różne rodzaje wejść napięciowych.
• Istnieje jeden ciąg dedykowany dla każdej z trzech faz AC mostka SCR, a także po jednym ciągu dla dodatnich i ujemnych napięć szyny DC.
• Każdy ciąg rezystorów można skonfigurować do obsługi różnych napięć wejściowych za pomocą kombinacji złączy wtykowych wejściowych i zworek przewodowych.
• Płyta oferuje wybór trzech różnych złączy wtykowych wejściowych i dwóch zworek przewodowych, umożliwiając tłumienie napięć wejściowych do pięciu określonych poziomów: 6900 woltów, 4200 woltów, 3300 woltów, 2200 woltów lub 1200 woltów. Ta konfigurowalność zapewnia, że płytę można dostosować do różnych wymagań napięciowych i warunków eksploatacyjnych.

Wyjście

• Wyjścia z pięciu ciągów rezystorów są skonsolidowane w jedno 20-pinowe złącze taśmowe. To złącze taśmowe służy jako główny punkt połączenia do interfejsu z innymi komponentami w systemie sterowania. Używając 20-pinowego złącza taśmowego, płyta NATO skutecznie kieruje skalowane sygnały napięciowe ze wszystkich pięciu ciągów do jednego spójnego interfejsu wyjściowego, ułatwiając integrację z innymi elementami systemu.
• Aby zapewnić bezpieczeństwo i niezawodność sygnałów wyjściowych, każde wyjście jest wyposażone w warystor metalowo-tlenkowy (MOV). MOV odgrywa kluczową rolę w ochronie systemu przed nadmiernymi warunkami napięciowymi. Jeśli obwód taśmowy wyjściowy zostanie przerwany, gdy napięcie wejściowe jest nadal obecne, MOV działa w celu zaciskania i ograniczania napięcia, zapobiegając jego wzrostowi do poziomów, które mogłyby potencjalnie uszkodzić system lub inne podłączone komponenty. Ten środek ochronny pomaga zachować integralność sygnałów wyjściowych i zapewnia, że system działa w bezpiecznych parametrach napięciowych.
• Rezystor obciążenia, który jest niezbędny do dokładnego pomiaru napięcia i skalowania sygnału, nie znajduje się na samej płycie. Zamiast tego znajduje się na płycie dystrybucji bramek i stanu. Ten wybór konstrukcyjny pozwala płycie skupić się na jej podstawowej funkcji tłumienia i skalowania napięcia, podczas gdy rezystor obciążenia, umieszczony na płycie dystrybucji bramek i stanu, zarządza konwersją stłumionych sygnałów na mierzalne wartości napięcia. To rozwiązanie pomaga usprawnić funkcjonalność płyty NATO i zapewnia skuteczną integrację z szerszym systemem sterowania.

WOC posiada największy zapas części zamiennych Mark V i możemy naprawić Twoje wadliwe części zamienne z gwarancją.WORLD OF CONTROLS może również dostarczyć nieużywane i odbudowane komponenty objęte gwarancją. Nasz zespół ekspertów jest dostępny przez całą dobę, aby wspierać Twoje pilne potrzeby związane z krytycznymi częściami zamiennymi, Skontaktuj się z nami.
