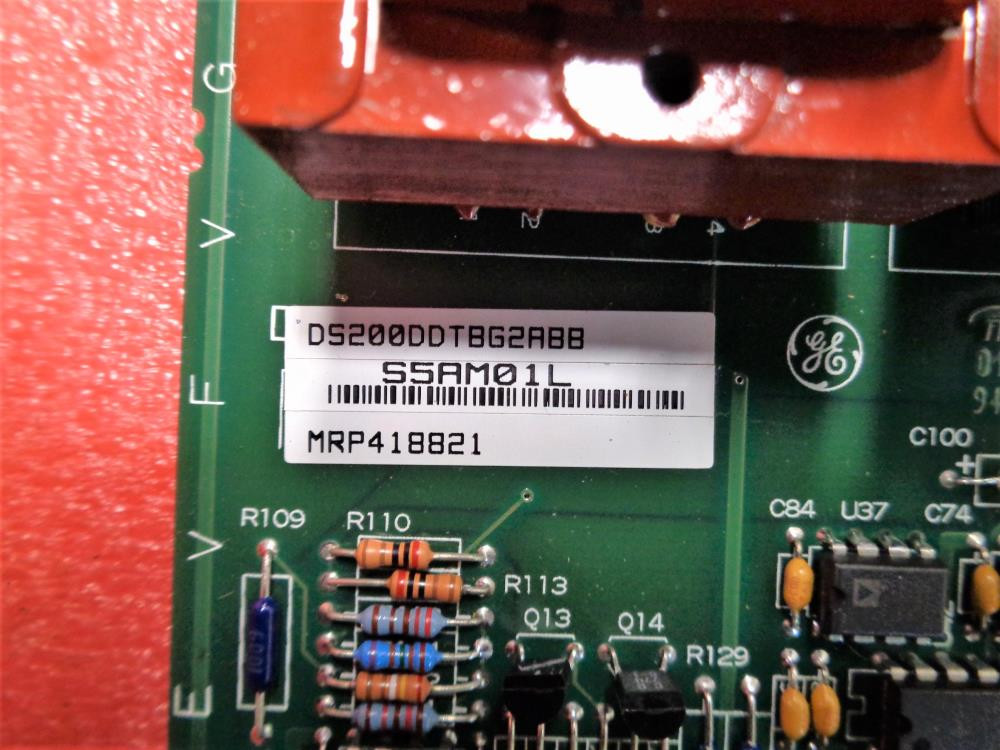

DS200DDTBG2ABB to płyta zaciskowa I/O LCI Auxiliary. Ta płytka PCB została stworzona jako komponent do systemu Mark V firmy GE. Mark V był drugim z systemów zarządzania turbinami gazowymi i parowymi Speedtronic, który oferował potrójne, redundantne kopie zapasowe krytycznych parametrów sterowania i ochrony. Seria produktów Mark V tej płyty DS200DDTBG2ABB obejmuje również takie funkcje, jak wbudowana diagnostyka, konserwacja online i bezpośredni interfejs czujnika. Płytka PCB DS200DDTBG2ABB przedstawiona na tej spersonalizowanej stronie produktu w rzeczywistości nie jest oryginalną płytą zaciskową I/O LCI Auxiliary wyprodukowaną do umieszczenia w większej serii systemów sterowania turbiną Mark V; byłaby to płyta drukowana DS200DDTBG2, której brakuje wszystkich trzech istotnych rewizji produktu DS200DDTBG2ABB.

Wskazówki i specyfikacje dotyczące sprzętu

DS200DDTBG2ABB to płyta wysokiego napięcia. Jej funkcją jest tworzenie połączeń systemowych dla pomocniczych sygnałów I/O. Biorąc pod uwagę tę konkretną, zamierzoną funkcjonalność serii systemów sterowania turbiną Mark V, nie powinno być zaskoczeniem, że ta oferta produktu DS200DDTBG2ABB wykorzystuje własną, podwyższoną serię komponentów sprzętowych i specyfikacji komponentów, które zachęcają do funkcjonalności. Płyta DS200DDTBG2ABB otrzymuje zasilanie z płyty DS200ADMA i jest z nią połączona, która jest modułem córki znajdującym się na płycie sterowania procesorem sygnału cyfrowego DS200DSPC.DS200DDTBG2ABB jest zbudowany z wielu wejść i wyjść. Wyjścia te obejmują wejścia wysokiego napięcia AC (2), wejścia sygnału o dużym prądzie (6), wejścia sygnału o małym prądzie (3), wejścia pętli prądowej 4-20 mA (do 2) i nienaznaczone wejścia napięciowe. Wejścia pętli prądowej w tym zestawie płyty zaciskowej I/O LCI Auxiliary DS200DDTBG2ABB są przenoszone z kanałów wejściowych CT lub LEM za pomocą zworek. Prezentowana tutaj płyta DS200DDTBG2ABB posiada również cztery buforowane wyjścia analogowe i dwa wyjścia prądowe 4-20mA. Płyta posiada również szesnaście cyfrowych wejść/wyjść.

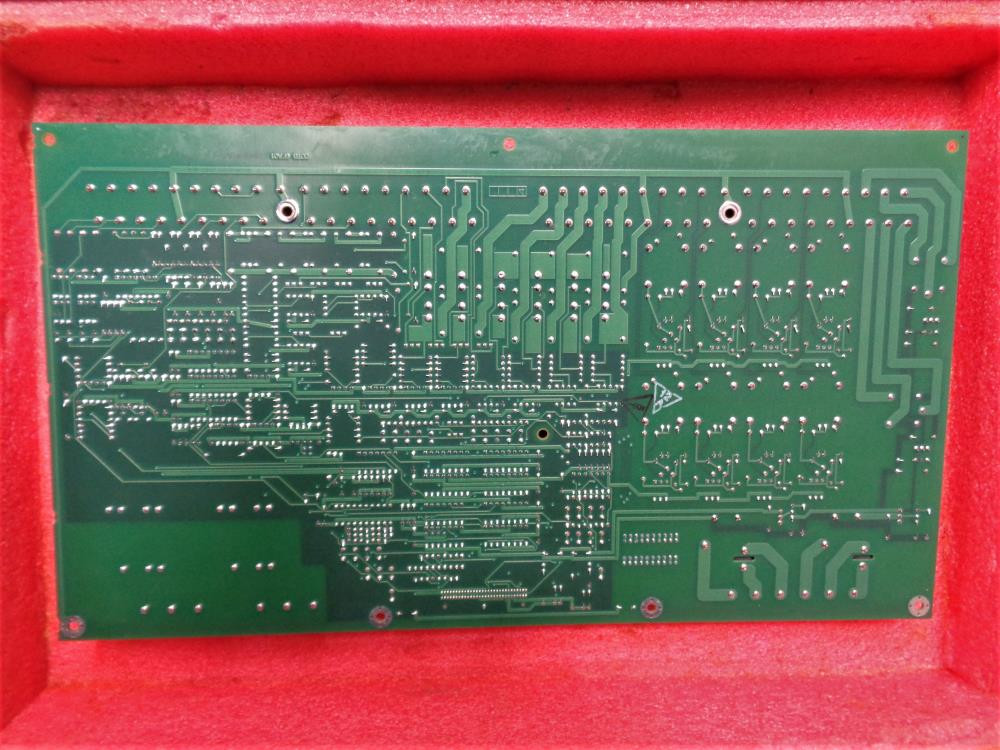

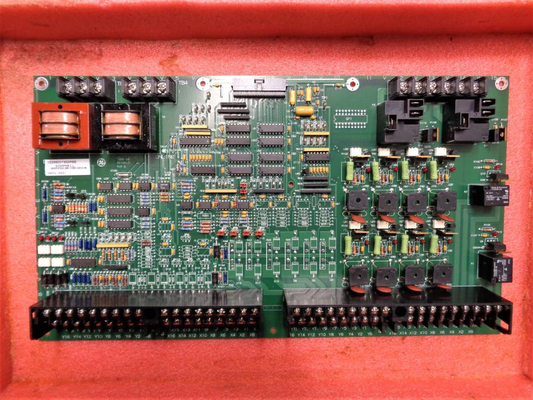

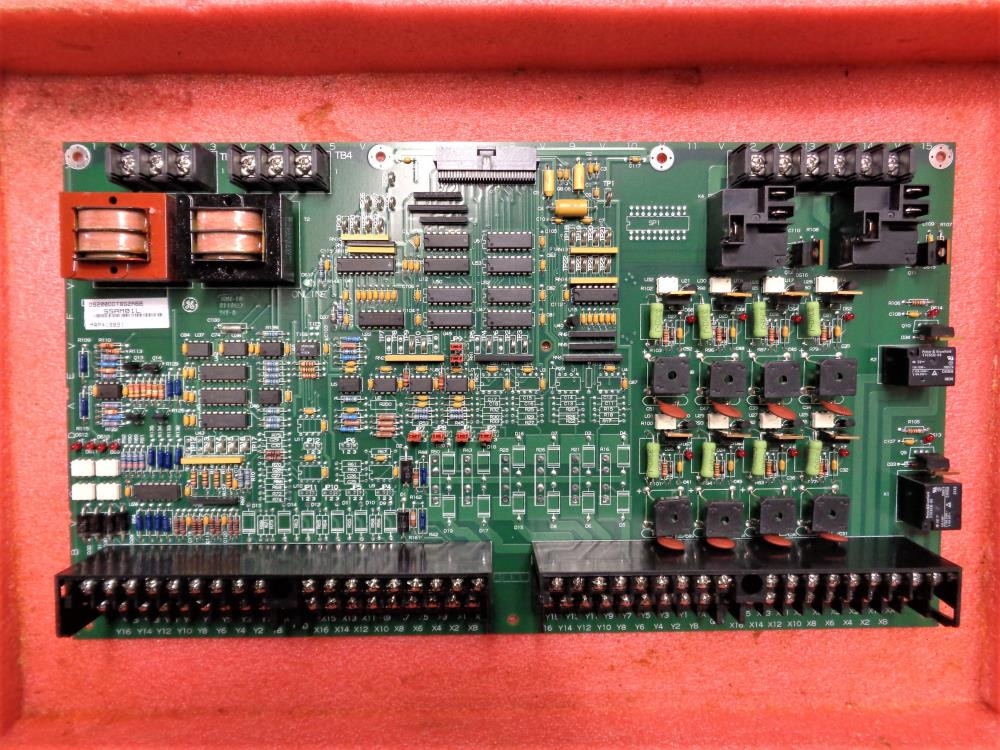

Płytka PCB DS200DDTBG2ABB jest zbudowana z 33 punktów testowych TP, używanych do pomiaru sygnału, a także 17 diod LED (DS1-DS17). Płyta zawiera dwanaście przełączników zworek z 3 pozycjami każdy. Ustawienie fabryczne dla tych przełączników to pozycja 1-2. Jeśli chodzi o standardowe komponenty sprzętowe ograniczające napięcie, płyta zaciskowa I/O LCI Auxiliary DS200DDTBG2ABB wykorzystuje dwa transformatory, cztery przekaźniki i czternaście tranzystorów. DS200DDTBG2ABB wykorzystuje również kondensatory i rezystory i posiada montaż zabezpieczony normalnym rodzajem powłoki PCB, która została poddana obróbce chemicznej. Zewnętrzny montaż tego produktu z serii DS200DDTBG2ABB Mark V posiada również osiem warystorów i piętnaście tablic rezystorów. Na koniec, ta płytka drukowana DS200DDTBG2ABB posiada pięć listew zaciskowych, które różnią się od trzech pozycji śrubowych do trzydziestu sześciu pozycji śrubowych, i posiada wiele układów scalonych, w tym układ z informacjami o identyfikacji płyty i rewizji sprzętu. Więcej informacji na temat funkcji płyty, danych aplikacji, funkcji i instalacji można znaleźć w GEI-100219, publikacji General Electric, którą może być trudno odzyskać przez Internet, biorąc pod uwagę serię produktów DS200DDTBG2ABB jako ofertę produktów z serii Mark V. Przed podjęciem ostatecznej decyzji o zakupie tej wysokiego napięcia płyty zaciskowej I/O LCI Auxiliary DS200DDTBG2ABB, należy zdać sobie sprawę, że jej pierwotnie wprowadzone specyfikacje wydajności i wymiary zostały zmienione poprzez dołączenie pełnej tabeli rewizji produktu z dwiema funkcjonalnymi rewizjami produktu i rewizją konfiguracji grafiki.
