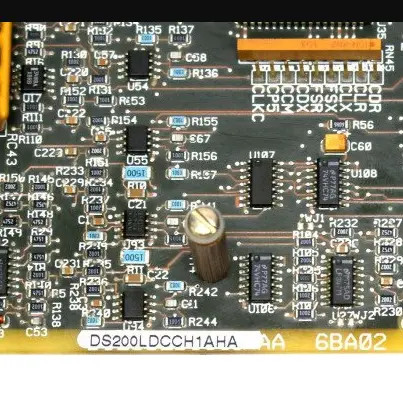

Karta DS200LDCCH1AHA została wyprodukowana przez General Electric jako karta sterowania napędem i komunikacji LAN (lokalnej sieci).ta karta nadaje się do montażu w wielu ekscytatorach i napędach DIRECTO-MATIC 2000Po zainstalowaniu karta zapewnia szereg funkcji sterowania I/O i napędu do napędu hosta.

Cztery mikroprocesory znajdują się na płycie komunikacyjnej DS200LDCCH1AHA.Karta zawiera również procesor sterowania napędem (DCP) wykorzystywany do konwersji sygnałów I/O analogowych i cyfrowychDCP może być również wykorzystywany do konwersji sygnałów wejściowych i wyjściowych z podłączonych urządzeń peryferyjnych, takich jak kodery i czasomierze.

Cyfrowe sygnały I/O są zazwyczaj przetwarzane za pomocą procesora sterowania silnikiem (MCP).procesor ko-motorowy (CMP) zapewni dodatkową moc płyty do tegoUżytkownicy mogą łatwo uzyskać dostęp do diagnostyki tablicy i kodów błędów za pośrednictwem dołączonego klawiatury programowania alfanumerycznego.

DS200LDCCHAHA to płyta obwodowa komunikacji LAN opracowana przez General Electric.Jest używany w liniach produktów GE EX2000 Excitation i DC2000 i jest zaawansowaną 7-warstwową płytą obwodną, która jest zasadniczo mózgiem EX2000 i DC2000Podstawowe funkcje dostarczane przez płyta obejmują interfejs operatora, komunikację LAN, przetwarzanie napędu i silnika oraz resetowanie napędu.Obejmuje kilka funkcji wbudowanych, w tym mikroprocesor sterowany LAN (sieci lokalnych) komunikacjiNa płycie znajdują się cztery mikroprocesory, zapewniające szerokie zasięgi I/O i sterowanie napędem.Procesor sterowania napędem znajduje się na tablicy jako pozycja U1 i zapewnia zintegrowane urządzenia peryferyjne I / ODrugi to procesor sterowania silnikiem rozpoznawany na tablicy jako U21.Obwody sterowania silnikiem i komunikacja I/O (analogiczna i cyfrowa) są dostępne z tym procesorem. U35 jest lokalizacją procesora wspomotornego. Używany tylko w przypadku wymagania dodatkowego przetwarzania, ta sekcja służy do wykonywania zaawansowanej matematyki, której MCP nie może obliczyć.

Ostatnim procesorem znajdującym się na płycie jest procesor sterowania LAN w pozycji U18.Dostępny jest system interfejsu użytkownika z dołączoną klawiaturą alfanumeryczną umożliwiającą użytkownikom wyświetlanie i dostosowywanie ustawień systemu i diagnostyki.
