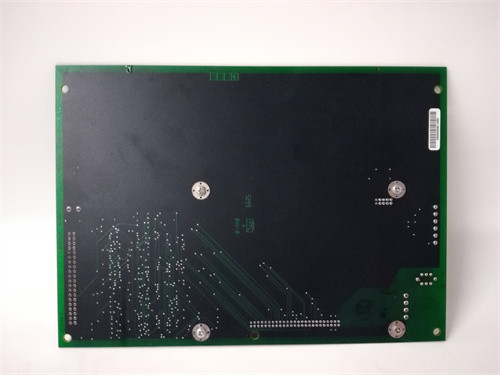

DS200DDTBG1A to pomocnicza płyta końcowa I/O LCI wyprodukowana i zaprojektowana przez General Electric jako część serii Mark V używanej w systemach sterowania GE Speedtronic.DS200DDTB (DDTB) to wysokonapięciowa płyta końcowa do połączeń systemowych sygnałów pomocniczych I/OPłyta łączy się z płytą kontrolną modułu analogowo-cyfrowego DS200ADMA (ADMA), która jest zamontowana na płytce sterowania cyfrowym procesorem sygnału DS200DSPC (DSPC).Połączacze o wysokiej gęstości i kabel wstążkowy łączą DDTB z płytą ADMAPojemność dla DDTB jest dostarczana przez płytę ADMA.i izolacji w celu udostępnienia sygnałów na poziomie systemu w trudnym środowisku cyfrowemu procesorowi sygnałów (DSP) płyty DSPCDo terminali DDTB można podłączyć zewnętrzne połączenia przewodowe z sygnałów wysokiego napięcia, kontaktów I/O, pomiaru prądu (za pośrednictwem urządzeń o niskim poziomie efektu Halla) lub CT o wysokim prądzie.Są wersje G1 i G2 deski DDTBG2 nie posiada niektórych funkcjonalności G1 i jest zaznaczany tam, gdzie jest to stosowne.

Właściwości:

Wchodzenie AC wysokiego napięcia:Są dwa izolowane wejścia do sygnałów AC wysokiego napięcia.i bufor zapewniający sygnał ±5 V od szczytu do szczytu do wejścia VCO na płycie ADMA (w 693 V rms)Wprowadzenia te posiadają oddzielny blok końcowy śruby, który jest znamionowany i odizolowany dla 1000 V przejściowych szczytów.

Wprowadzenie sygnału wysokiego prądu:Istnieje sześć wejść z rezystorami czujników prądu odpowiednimi do sygnałów ciągłego prądu ±5 ampera (przeznaczonych do wejść CT).Są one różnicowo buforowane i mogą tolerować ±12 V napięcia w trybie wspólnymKażde wejście jest filtrowane i skalowane.

Wprowadzenie sygnału niskiego prądu:Istnieją trzy wejścia z rezystorami czujników prądu odpowiednimi do sygnałów ciągłego prądu ±0,224 ampera (zamierzonych dla sygnałów przetwornika prądu LEM).Są one różnicowo buforowane i mogą tolerować ±12 V napięcia w trybie wspólnymKażde wejście jest filtrowane i skalowane.

4-20 mA WYJEDZENIA PŁUKA PRZYJEMNEGO:Istnieją przepisy dotyczące przydzielenia dwóch kanałów wejściowych CT lub LEM jako odbiorników dla sygnałów wejściowych pętli prądu 4-20 mA.Opór wejściowy wynosi 192 ohm i analogiczny wejście jest przesunięty tak, że 0 mA daje ujemną pełną skalę i 20 mA daje pozytywną pełną skalęWykrywanie pętli otwartej i normalizacja wejścia są zarządzane przez oprogramowanie.

Wpływy napięcia niewybrane: Do podania analogowego wejścia VCO na płycie ADMA dostarczany jest wzmacniacz różnicowego napięcia wejściowego.Te wejścia mają blok końcowy typu śruby i są chronione przed nadwyżkami napięcia.

4-20 mA WYJEDZENIA PRZYJEDNEGO:Dwa wyjścia analogowe napędzają również bufory wyjściowe źródła prądu w celu zapewnienia wsparcia dla sygnałów wyjściowych pętli prądu 4-20 mA.Zarówno napięcie, jak i bieg wyjściowy są aktywne przez cały czas i mogą być używane pojedynczo lub razem poprzez okablowanie do odpowiednich końcówek wyjściowychW sterowniku 4-20 mA występuje etap odwrócenia i zwiększenia tak, że wejście +5 V z płyty ADMA powoduje, że wyjście wytwarza 4 mA, a wejście -5 V powoduje, że wyjście wytwarza 20 mA.Nie jest dozwolone, aby wyjście wytwarzało 0 mA w celu uniknięcia zamieszania z wykrywaniem pętli otwartej.
