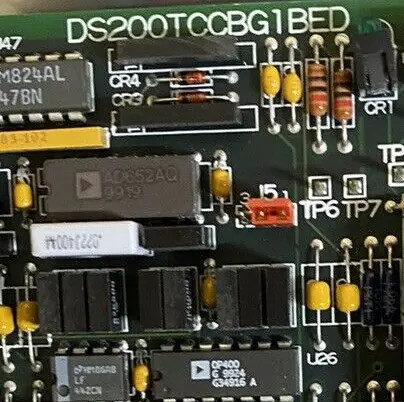

Płyty analogowe GE I/O TC2000 DS200TCCBG1BED wyposażone są w jeden mikroprocesor 80196 i wiele modułów PROM.Światło LED jest widoczne z widoku bocznego tablicyIdentyfikatory 50 pinów to JCC i JDD. Mikroprocesor wykorzystuje instrukcje przetwarzania i oprogramowanie na modułach PROM.Dalsze programowanie lub aktualizacje oprogramowania nie są konieczne po zainstalowaniu deski zamiennejWystarczy przenieść moduły PROM ze starej płyty do gniazdek na płytce zamiennej.

Należy również ponownie podłączyć przewody wstążkowe do tych samych złączy na płytce zamiennej.Ponieważ jest 5 34-pin łącznikówJest szansa, że podłączysz przewody wstążkowe do niewłaściwych złączy.Wszystkie złącza mają identyfikator złącza i nawet jeśli płyta zamienna jest nowszą wersją, identyfikatory złącza będą takie same.

Może się okazać, że komponenty na tablicy zamiennej są w różnych miejscach i że komponenty wyglądają inaczej.utrzymuje się zgodność między wersjami, a płyta zamienna zapewnia takie same wyniki przetwarzania co wadliwa płyta. Podłącz kable wstążkowe do tych samych złączy na nowej planszy i użyj identyfikatorów złączy do mapy starej planszy do nowej.

General Electric I/O TC2000 Analog Board DS200TCCBG1B posiada jeden mikroprocesor 80196 i wiele modułów PROM.Światło LED jest widoczne z widoku bocznego tablicy. Identyfikatory 50 pinów to JCC i JDD. Płata jest również wypełniona 3 skakaczami. Skakacze mają identyfikatory wydrukowane na powierzchni płyty. Identyfikatory są JP1, JP2 i JP3.

Po zainstalowaniu oryginalnej płyty w napędzie instalator konfiguruje płytę tak, aby najlepiej spełniała wymagania napędu.Skoki umożliwiają instalatorowi ustawienie wartości konfiguracji poprzez zmianę pozycji skokówPozycje domyślne skakaczy są stosowane w większości warunków i nie wymagają dalszych działań ze strony instalatora.w niektórych sytuacjach instalator zmienia pozycję skakacza na podstawie informacji dostępnych w drukowanych informacjach dostarczonych z tablicą.

Na przykład, skakacz może pokrywać szpilki 1 i 2 lub szpilki 2 i 3.Chwyć skakacza kciukiem i wskaźnikiem i odciągnij go od szpilki. Następnie wyrównuj skakacz z nowymi szpilkami i przesuń go w pozycję.W tym przypadku pozycja alternatywna jest wykorzystywana do badań produktu przez producenta w celu testowania określonego obwodu lub funkcji.
