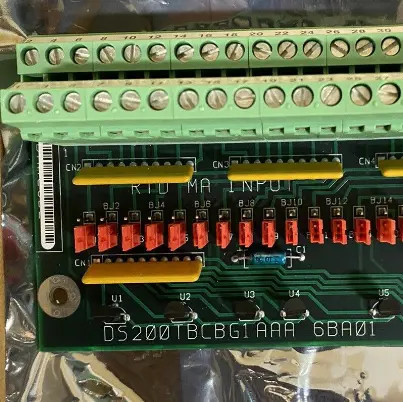

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsW szafce znajdują się cztery sekcje tych płyt z 9 całkowitymi slotami w sekcji sterowania I/O.

Tablica TBCB zazwyczaj zajmuje jedno z większych miejsca poniżej serii 5 mniejszych tablic.Ta płyta jest również nazywana Termination Module RTD i 4-20 mA Input (TBCB) i funkcjonuje w rdzeniu R5Jego podstawową funkcją jest wykorzystanie otrzymanych sygnałów wejściowych do ich przesyłania na tablicę TCCB, gdzie są one zapisywane na tablicę.Ma określone konfiguracje sprzętowe, które muszą być ustawione w procesie instalacji.

Sygnały wejściowe BJ1 do BJ22 muszą być podłączone do DCOM.Łącznie osiem zwykłych sygnałów wejściowych może być przekształconych w sygnały wejściowe 0-1 mA.

DS200TBCBG1A to terminalna karta analogowa w serii systemów sterowania turbinami GE Speedtronic Mark V LM.Ta płyta nie jest już obsługiwana przez jej oryginalnego producenta i czasami staje się trudne do znalezienia.

DS200TBCBG1A można zamontować w szafce sterującej turbiną typu Mark V z innymi płytami sterującymi I/O. W szafie znajdują się cztery sekcje tych płyt.W sekcji sterowania I / O znajduje się 9 całkowitych gniazdek, a płyta TBCB zazwyczaj zajmuje jeden z większych gniazdek poniżej serii 5 mniejszych płyt.

DS200TBCBG1A jest również nazywany modułem końcowym RTD i wejściem 4-20 mA (TBCB).Ta płyta wykorzystuje sygnały wejściowe, które otrzymuje, aby przesyłać je do płyty TCCB, gdzie są one zapisane na płycie.Łącznie osiem zwykłych sygnałów wejściowych może być przekształconych w sygnały wejściowe 0-1 mA.

DS200TBCBG1A nie ma żadnego konkretnego oprogramowania, które należy skonfigurować, ale ma konfiguracje sprzętowe.BJ23 do BJ30 sygnały wejściowe są, gdzie sygnały 15-22 są przekształcane do 0-1mA zakresu prądu.

Aby uzyskać więcej informacji na temat konkretnej instalacji sygnałów wejściowych dla DS200TBCBG1A, należy zapoznać się z instrukcją GEH-6353B.
