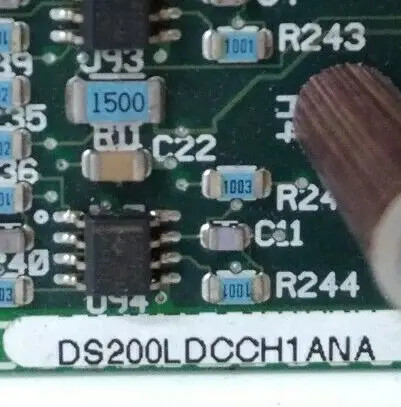

Produkt: DS200LDCCH1ANA Płytka sterowania napędem/komunikacji LAN firmy General Electric

Opis

Płytka sterowania napędem/komunikacji LAN GE DS200LDCCH1ANA posiada wiele mikroprocesorów, które zapewniają sterowanie napędem, silnikiem i funkcjami I/O. Zapewnia również sterowanie siecią LAN. Płytka sterowania napędem/komunikacji LAN GE DS200LDCCH1ANA jest wyposażona w cztery mikroprocesory, a każdemu mikroprocesorowi przypisana jest oddzielna funkcja.

Jeden mikroprocesor zapewnia przetwarzanie sterowania napędem. Jeden mikroprocesor zapewnia przetwarzanie sterowania silnikiem. Jeden mikroprocesor zapewnia przetwarzanie współsilnika. A jeden mikroprocesor zapewnia przetwarzanie sterowania LAN.

Jeśli płytka nie działa prawidłowo lub wydaje się, że zapewnia mniej niż optymalną wydajność, możesz wykonać miękki reset płytki. Twardy reset to przerwanie zasilania elektrycznego i konieczność ponownego uruchomienia płytki. Jeśli to możliwe, należy tego unikać i powinno to nastąpić tylko wtedy, gdy napęd ulegnie awarii lub wystąpi stan wyzwolenia, który spowoduje nieoczekiwane wyłączenie napędu. Na przykład, jeśli wystąpi przeciążenie, napęd automatycznie się wyłączy, aby chronić komponenty i silnik.

Lepszą opcją ponownego uruchomienia płytki jest miękki reset. Polega to na tym, że zasilanie pozostaje obecne na płytce i jest używane do usuwania błędów. Jedną z metod wykonania resetu jest naciśnięcie przycisku Reset na płytce. Tylko wykwalifikowana osoba powinna to robić, ponieważ zasilanie jest obecne w napędzie i istnieje ryzyko porażenia prądem lub poparzenia. Wymaga to od serwisanta sięgnięcia do szafy płytki i naciśnięcia przycisku Reset. Naciśnij przycisk na około 5 sekund, a następnie zwolnij przycisk.

DS200LDCCH1ANA to płytka obwodów komunikacji LAN opracowana przez firmę General Electric. Jest używana w liniach produktów GE EX2000 Excitation i DC2000 i jest zaawansowaną 7-warstwową płytką obwodów, która jest w zasadzie mózgiem EX2000 i DC2000. Główne funkcje zapewniane przez płytkę obejmują interfejs operatora, komunikację LAN, przetwarzanie napędu i silnika oraz resetowanie napędu. Zawiera kilka wbudowanych funkcji, w tym mikroprocesorową komunikację LAN (lokalnych sieci komputerowych), kontrolowane przetwarzanie napędu i silnika, interfejs operatora i kompletne resetowanie napędu. Na płytce znajdują się cztery mikroprocesory, zapewniające szeroki zakres kontroli I/O i napędu.

Procesor sterowania napędem znajduje się na płytce w pozycji U1 i zapewnia zintegrowane peryferia I/O, oferując możliwości takie jak timery i dekodery. Drugi to procesor sterowania silnikiem rozpoznawany na płytce jako U21. Obwody sterowania silnikiem i komunikacja I/O (analogowa i cyfrowa) są dostępne z tym procesorem. U35 to lokalizacja procesora współsilnika. Używany tylko wtedy, gdy wymagane jest dodatkowe przetwarzanie, ta sekcja działa w celu wykonywania zaawansowanych obliczeń matematycznych, których MCP nie może obliczyć.

Ostatnim procesorem znajdującym się na płytce jest procesor sterowania LAN w pozycji U18. Pięć systemów magistrali (DLAN+, DLAN, Genius, CPL i C-bus) jest akceptowanych przez ten procesor. System interfejsu użytkownika jest dostępny z dołączoną alfanumeryczną klawiaturą, umożliwiającą użytkownikom przeglądanie i dostosowywanie ustawień systemu i diagnostyki.
