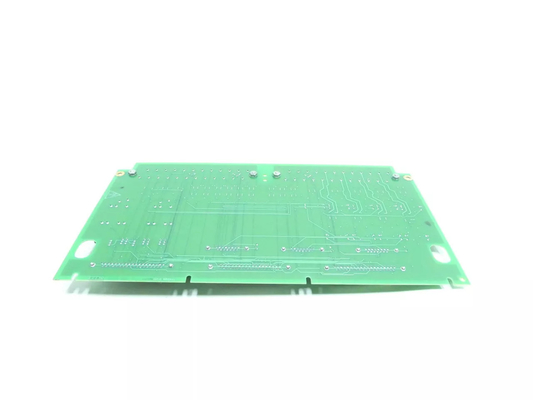

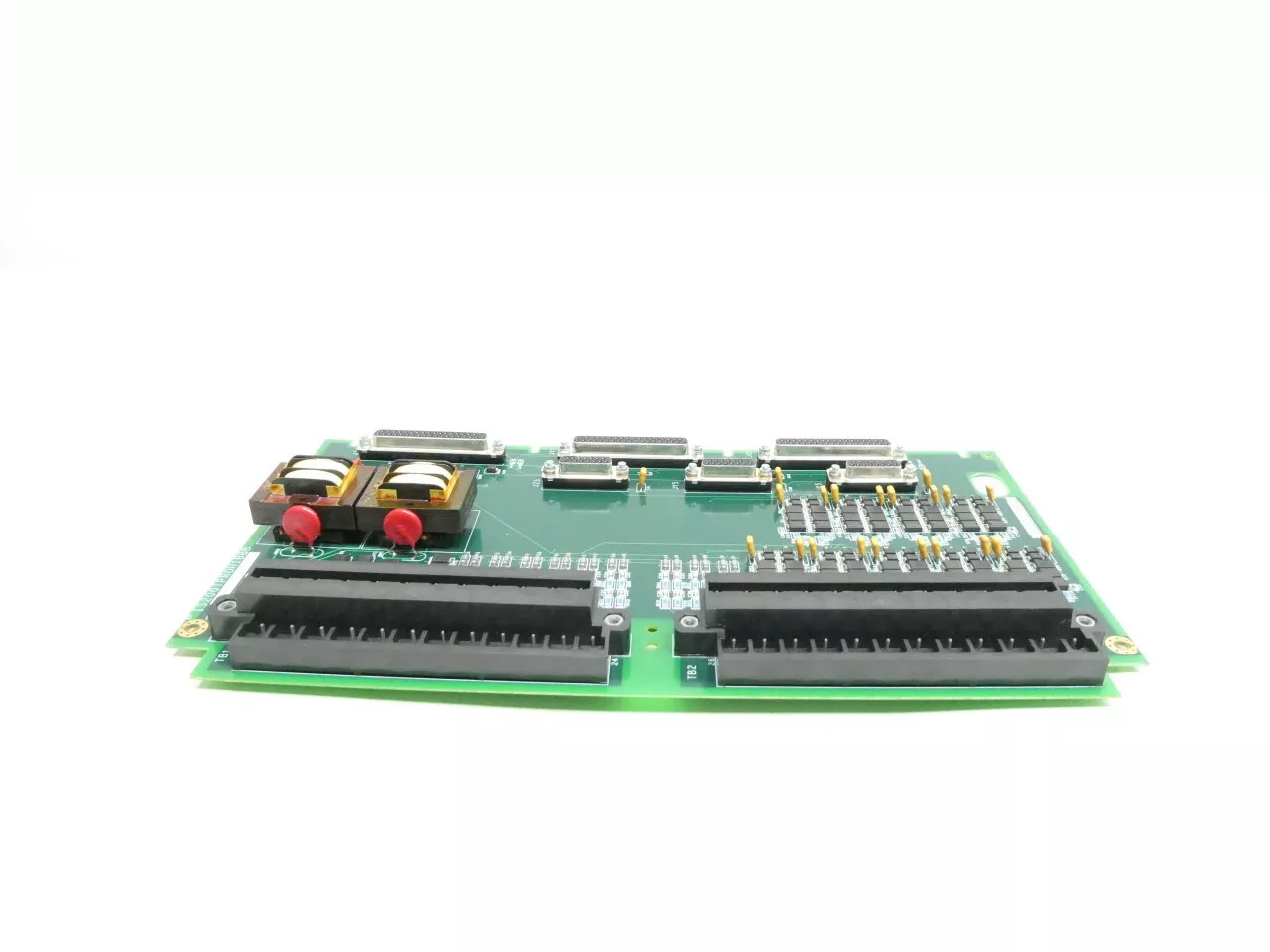

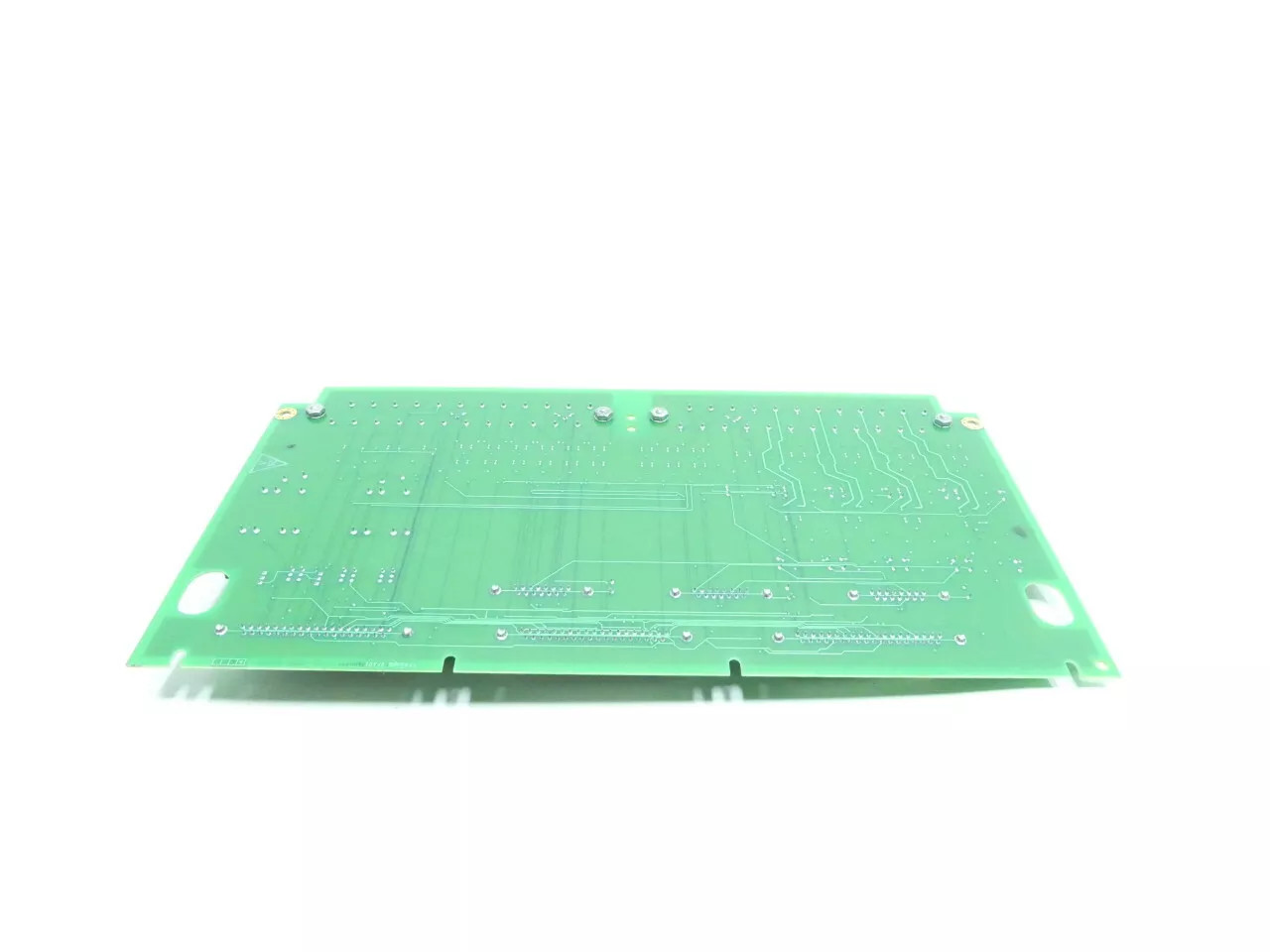

Produkt:GE IS200TPROH1CAA Płyty ochrony turbin znaku VIe

Opis:

IS200TPROH1CAA jest tablicą ochrony turbin opracowaną przez GE. Jest częścią systemu sterowania Mark VIe, w którym systemy TPRO i VPRO stanowią integralną część architektury sterowania turbiną,odgrywają kluczową rolę w zapewnieniu bezpieczeństwa eksploatacjiNiniejsza sekcja opisuje ich funkcje i obowiązki w ramach systemu.

Charakterystyka:
- Przegląd systemu VPRO: składający się z potrójnych redundantnych płyt, VPRO służy jako główny mechanizm sterowania funkcją awaryjnego wysiłku.Koordynuje działanie magnetyków drogowych poprzez terminale TRExNiniejsza podsekcja przedstawia funkcjonalności i konfigurację systemu VPRO.
- Konfiguracja układu ochronnego: Układ ochronny, składający się z potrójnych redundantnych płyt, działa autonomicznie w modułach oddzielnych od układu sterowania turbiną.Niniejsza podsekcja opisuje układ i połączenia między płytami z magnetycznymi prędkościami drogowymi poprzez końce TREx, podkreślając nadmiar i niezawodność.
- Rola terminali TREx: terminale TREx, w tym TREG, TREL i TRES, ułatwiają kontrolę żarówek w systemie ochrony.Niniejsza podsekcja wyjaśnia funkcje i połączenia końcówek TREx, podkreślając ich rolę w zapewnieniu bezpieczeństwa i integralności eksploatacji turbin.
- Funkcjonalność podróży awaryjnych VPRO: przyjmuje kluczową rolę w zapewnianiu funkcjonalności podróży awaryjnych, zapewniając szybką reakcję w sytuacjach awaryjnych.Niniejsza podsekcja szczegółowo opisuje funkcjonowanie VPRO w zakresie koordynacji magnetycznej i wdrażania funkcji awaryjnej ochrony przed prędkością i zatrzymania.
- Kontrola trybów magnetycznych: do trzech trybów magnetycznych można podłączyć między końcówkami TREx i TRPx.podkreślenie roli terminali TREx i TRPx w zapewnieniu napięcia niezbędnego do ich pracy.
- Mechanizm głosowania i sterowanie przekaźnikami: VPRO kontroluje działanie magnetycznych trampów za pomocą zaawansowanego mechanizmu głosowania, wykorzystującego 12 przekaźników na tablicy TREG.Niniejsza podsekcja opisuje proces głosowania i kontrolę przekazu, zapewniając nadmiar i niezawodność w funkcjach awaryjnych.
- Możliwości rozbudowy: system umożliwia rozbudowę poprzez integrację drugiej płyty TREG, która może być napędzana od VPRO do J4.Niniejsza podsekcja analizuje potencjał rozbudowy systemu i integracji dodatkowych komponentów w celu zwiększenia funkcjonalności i redundancji.
Instalacja:
- Podłączenie transformatorów potencjału generatora i busu, wejściach analogowych i termoaparów: Zacznij od podłączenia transformatorów potencjału generatora i busu, wejściach analogowych,i termoelementy do pierwszego bloku końcowego na płycie TPROTen krok ma kluczowe znaczenie dla integracji niezbędnych czujników i danych wejściowych z systemem, umożliwiając dokładne monitorowanie i kontrolę parametrów generatora i autobusu.
- Podłączenie magnetycznych odbiorników prędkości: Następnie podłącz magnetyczne odbiorniki prędkości do drugiego bloku końcowego na tablicy TPRO.Te odbiorniki odgrywają kluczową rolę w pomiarze prędkości obracających się maszyn, zapewniając niezbędne informacje zwrotne do celów monitorowania i kontroli.
- Konfiguracja wejścia analogowego: regulowanie jumperów JP1A i JP1B w celu konfiguracji wejścia analogowego zgodnie z wymaganiami systemu.Sprzęgły te umożliwiają wybór wejścia 4-20 mA lub napięcia na pierwszym z trzech wejściach analogowych, zapewniając elastyczność w integracji czujników i przetwarzaniu sygnałów.
- Weryfikacja i testowanie: po zakończeniu okablowania i konfiguracji należy przeprowadzić dokładną weryfikację i testowanie systemu TPRO.i funkcjonalność czujników i wejściowychTen krok zapewnia, że system działa zgodnie z przeznaczeniem i spełnia wymagania dotyczące wydajności.
- Integracja z systemem sterowania: zintegrowanie systemu TPRO z ogólną architekturą sterowania, zapewniając płynną komunikację i interoperacyjność z innymi komponentami systemu.To może obejmować podłączenie do paneli sterowania, systemów pozyskiwania danych lub SCADA.
- Uruchomienie i kalibracja: uruchomienie systemu TPRO poprzez kalibrację czujników, ustawienie parametrów pracy i konfigurację progów alarmowych.Przeprowadzenie rygorystycznych badań w różnych warunkach pracy w celu zweryfikowania wydajności i niezawodności systemu.
Operacja:
- Zaopatrzenie w sygnały prędkości: Pełni kluczową funkcję dostarczania sygnałów prędkości do systemu VPRO w celu awaryjnej ochrony przed prędkością (EOS) turbiny.Sygnały te mają kluczowe znaczenie dla wykrywania i reagowania na potencjalnie niebezpieczne warunki prędkości, zapewniając bezpieczeństwo pracy turbin.
- Zapewnienie sygnałów generatora: Oprócz sygnałów prędkości, dostarcza sygnały generatora do zabezpieczenia zapasowego kontroli synchronizacji.,zapewnienie, aby turbina pozostawała zsynchronizowana z siecią lub innymi źródłami energii w celu zapewnienia stabilnej i efektywnej pracy.
- Obsługa wejściów analogowych: TPRO jest wyposażony w trzy wejścia prądu analogowego, służące różnym celom monitorowania i ochrony.Te dane wejściowe są wykorzystywane do takich zadań, jak monitorowanie nadtemperatury spalin w turbinach gazowych, dostarczając kluczowych danych do wczesnego wykrywania i zapobiegania problemom z przegrzaniem.
- Zarządzanie wejściami termoparów: system obejmuje również dziewięć wejściów termoparów, przede wszystkim przeznaczonych do ochrony przed nadciśnieniem spalin w turbinach gazowych.Te dane wprowadzone umożliwiają precyzyjne monitorowanie poziomu temperatury, umożliwiając szybką interwencję w przypadku anomalii temperatury w celu zapobiegania potencjalnym uszkodzeniom turbiny.
- Układy zasilania: VPRO dostarcza 28 V prądu stałego do TPRO w celu zasilania trzech analogowych nadajników wejściowych.umożliwiające dokładne i wiarygodne monitorowanie parametrów krytycznych.
- Współpraca z VPRO: TPRO i VPRO współpracują, aby zapewnić kompleksową ochronę i kontrolę systemu turbiny.VPRO zapewnia podstawowe funkcje w zakresie mocy i koordynacji, zapewniając bezproblemową integrację i działanie systemu ochrony.
