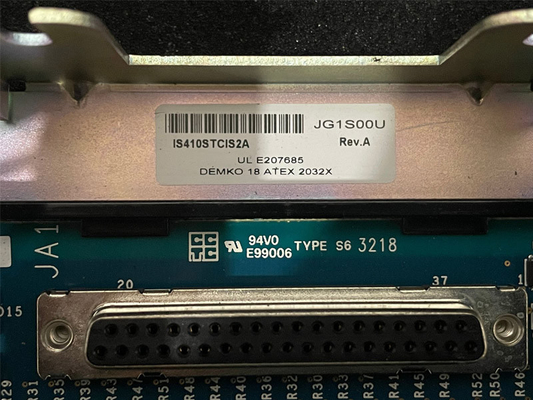

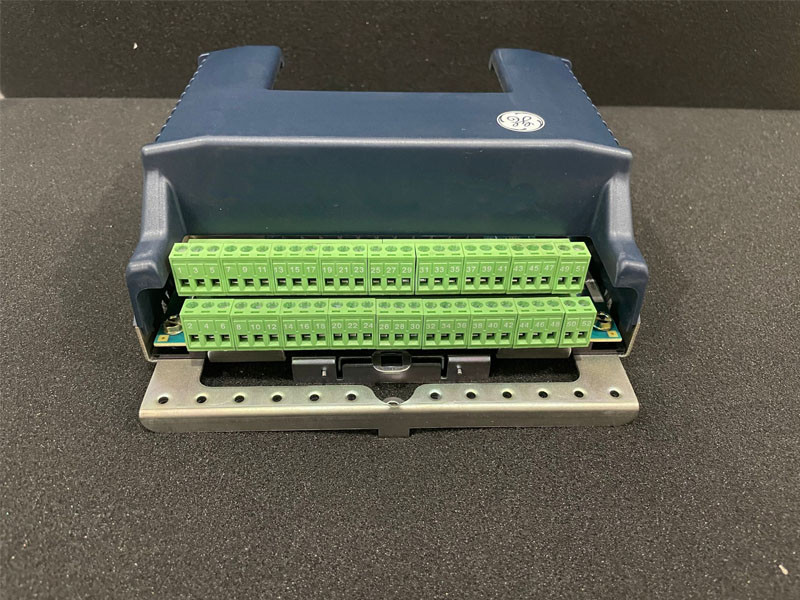

Produkt:GE IS410STCIS2A Moduł wejściowy stacjonarny 24 V

opis produktu:

Analogiczny moduł I/O
The Mark* VIeS Functional Safety Analog Input / Output (I/O) module provides an interface between the process analog sensors / actuators (10 analog inputs and two analog outputs) and the Mark VIeS Safety control logic. Analogiczny moduł I/O składa się z dwóch części zamawialnych: Analogicznego pakietu I/O i Analogicznej płyty końcowej I/O. Wszystkie bezpieczne moduły Analogiczne I/O używają tego samego pakietu Analogicznego I/O, IS420YAICS1B.Istnieją dwie płyty końcowe I/O analogowe zamontowane na szynach DIN, które zapewniają niezbędną nadmiarność i
Użytkownicy mogą wybrać konfigurację, która najlepiej odpowiada ich potrzebom w zakresie dostępności i poziomu SIL.Analogiczny moduł I/O jest dostępny zarówno w konfiguracji Simplex, jak i w konfiguracji Triple Modular Redundant (TMR)W niniejszym dokumencie omawiany jest analog Simplex
Płyta końcowa I/O (IS410STAIS2A) i płyta końcowa TMR Analog I/O (IS410TBAIS1C).
W konfiguracji TMR, the controller selects the median analog input values returned by the TMR I/O pack(s) (thus rejecting a high or low out of range value) and the I/O pack electronics combine the analog outputs with a patented circuit design that rejects a bad performing I/O pack.
Płyty końcowe Analogicznego W/W (STAI) Simplex
Płyta końcowa STAI to kompaktowa płyta końcowa analogowego wejścia, która akceptuje 10 analogicznych wejściach i dwa analogiczne wyjścia i łączy się z pakietem I/O YAIC.trójprzewodowyAnalogiczne wyjścia są skonfigurowane od 0 do 20 mA. Wbudowany chip ID identyfikuje płytę do pakietu I/O w celach diagnostycznych systemu.
Płyty końcowe TMR Analog I/O (TBAI)
Płyta końcowa TBAI to płyta końcowa analogowego wejścia stosowana w konfiguracjach TMR i Simplex, która obsługuje 10 analogicznych wejściach i dwa wyjścia i łączy się z pakietem I/O YAIC.10 analogicznych wejściach zawiera dwa przewodyWydatki analogowe mogą być skonfigurowane od 0 do 20 mA.Wejścia i wyjścia mają obwody tłumiące hałas, aby chronić przed nadmiarem i hałasem wysokiej częstotliwościTBAI posiada trzy łączniki DC-37 dla trzech pakietów TMR I/O lub jednego pakietu Simplex I/O.
W tabeli Analog I/O Terminal Board with YAIC I/O Pack Specifications przedstawiono specyfikacje dla Analog I/O terminal boards dostępnych do użytku w systemie bezpieczeństwa funkcjonalnego Mark VIeS.Więcej informacji na temat pakietu I/O YAIC oraz płyt końcowych STAI i TBAI, odnoś do rozdziału "PAIC, YAIC Analogic I/O Modules" w
dokument Mark VIeS Functional Safety Systems for General Market Volume II: System Guide for General Purpose Applications (GEH-6855_Vol_II) (Systemy bezpieczeństwa funkcjonalnego dla rynku ogólnego tom II: Przewodnik systemu do zastosowań ogólnych)
