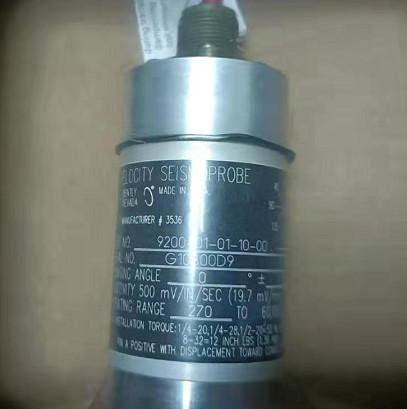

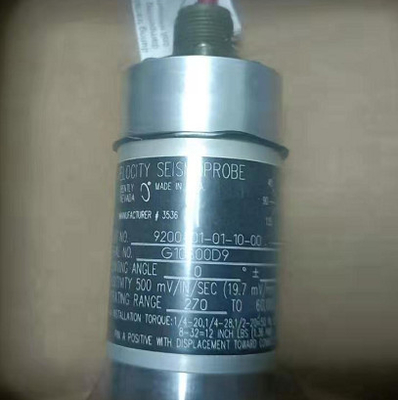

Produkt:9200-01-05-10-00 Bently Nevada Seismoprobe Przesylatory szybkości

Opis
Systemy Bently Nevada Seismoprobe Velocity Transducer są zaprojektowane do pomiaru absolutnych (w stosunku do wolnej przestrzeni) wibracji łożysk, obudowy lub konstrukcji.Dwuprzewodowe systemy składają się z przetwornika i odpowiedniego kabla.

Rodzina przetworników prędkości Seismoprobe to konstrukcja z dwóch przewodów, która wykorzystuje technologię ruchomych cew. Zapewnia wydajność napięcia bezpośrednio proporcjonalną do prędkości drgań przetwornika.

Przetworniki ruchomych spiral są mniej wrażliwe na uderzenia lub impulsywne podniecenie niż przetworniki prędkości w stanie stałym, które są z natury akcelerometrami z wbudowaną elektroniką integracyjną.Przetworniki z ruchomą cewką są mniej wrażliwe na uderzenia lub impulsywne podniecenie i mogą stanowić dobry wybór dla
Ponieważ nie wymagają zasilania zewnętrznego, są wygodne do przenośnych zastosowań pomiarowych.

Dla większości instalacji, Bently Nevada's Velomitor rodziny przetworników prędkości, które zawierają technologii stanu stałego,zapewniają lepszą wydajność i wytrzymałość dla zastosowań pomiaru prędkości obudowy.

Dostępne rodzaje
Dostępne są dwa rodzaje przetwornika prędkości sondy sejsmicznej:
l 9200: 9200 to dwukierunkowy przetwornik nadający się do ciągłego monitorowania lub do okresowych pomiarów w połączeniu z instrumentami badawczymi lub diagnostycznymi.W przypadku zamówienia z opcją kablu zintegrowanego, 9200 posiada doskonałą odporność na środowiska korozyjne bez konieczności dodatkowej ochrony.
74712: 74712 to wysokotemperaturowa wersja 9200.
Dostępne są przewody łączeniowe do łączenia przetworników 9200 i 74712 z innymi instrumentami.

Przy zamówieniu przetworników prędkości sondy sejsmicznej 9200 i 74712 należy spodziewać się około sześciu (6) tygodni.Skontaktuj się z lokalnym przedstawicielem Bently Nevada o przewidywanych czasach realizacji konkretnego zamówienia.

Informacje o zamówieniu
Szczegółowy wykaz zatwierdzeń dla poszczególnych krajów i produktów znajduje się w instrukcji zatwierdzenia
Przewodnik referencyjny (dokument 108M1756) na stronie Bently.com.

Dwuprzewodowy przetwornik
9200 - - AA- BB- CC- DD
A: kąt montażu przetwornika/minimalny
Opcja częstotliwości pracy
01
0 ± 2.5, 4,5 Hz (270 cpm)
02 45 ± 2.5, 4,5 Hz (270 cpm)
03
90 ± 2.5, 4,5 Hz (270 cpm)
06
0 ± 100, 10 Hz (600 cpm)
09
0 ± 180, 15 Hz (900 cpm)
B: Opcja złącza/kabla
01 Górna montaż (bez kabli)
02
Przymocowanie boczne (bez kabla)
05 Nawigacja górna bloku końcowego (bez kabla)

10 10 stóp (3,0 metrów)
15 15 stóp (4,6 metra)
22 22 stopy (6,7 metra)
32 32 stopy (9,8 m)
50 50 stóp (15,2 metra)

C: Opcja podstawy montażowej
01 okrągły; 1/4-w 20 UNC stud
02 Okrągły; 1/4-w 28 UNF stud
03 Flanca prostokątna
04 Okrągły; z trzema 8-32 przędzanymi sztuczkami na okręgu śruby o średnicy 44 mm

05 Brak podstawy; 1 / 2 w 20 UNF-3A stud
06 Izolowany okrągły 1/4-in 20 UNC stud
07 Izolowany okrągły 1/4-in 28 UNF stud
08 Izolowana skrzyń prostokątna
09 Izolowany okrągły 5/8-in 18 UNF stud
10 Okrągły; M10X1 stud
11 Wyizolowany okrąg M10X1
12 Wyizolowany okrągły 1⁄2-in 20 UNF-2A

D: Opcja zatwierdzenia agencji
00 Brak zatwierdzenia
04 ATEX/IECEx
