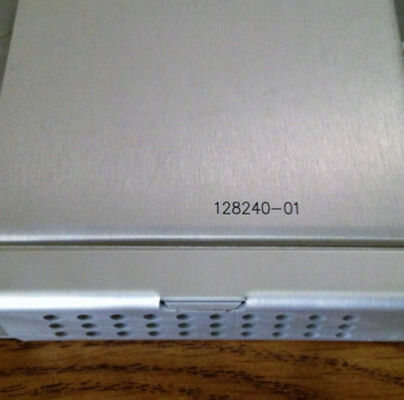

Produkt:Bently Nevada 3500/42M-02-00 128240-01 Prox/Seismic I/O Module z zewnętrznymi końcówkami

Opis
Monitor sejsmiczny 3500/42M:

Chroni maszynę poprzez ciągłe porównanie monitorowanych parametrów z skonfigurowanymi punktami ustawionymi w celu uruchomienia alarmu.

Komunikuje istotne informacje o maszynie zarówno personelowi operacyjnemu, jak i personelowi utrzymania.
Monitor sejsmiczny 3500/42M Proximitor to czterokanałowy monitor, który przyjmuje dane wejściowe z czujników zbliżeniowych i sejsmicznych.Kondycjonuje sygnał w celu zapewnienia pomiarów wibracji i pozycji i porównuje sygnały kondycjonowane z programowalnymi przez użytkownika alarmami.
Możesz zaprogramować każdy kanał przy użyciu oprogramowania 3500 Rack Configuration Software do monitorowania i raportowania:

Wibracje promieniowe
REBAM

Pozycja pchnięcia
Przyspieszenie

Rozszerzenie różnicowe
Absolut wału

Ekscentryczność
Obszar akceptacji okrągłego

Prędkość
Kanały monitorów są zaprogramowane w parach i mogą wykonywać do dwóch funkcji wymienionych naraz.Kanały 1 i 2 mogą wykonywać jedną funkcję, podczas gdy kanały 3 i 4 wykonują inną lub tę samą funkcję.

Każdy kanał, w zależności od konfiguracji, zazwyczaj uwarunkowuje sygnał wejściowy do generowania różnych parametrów zwanych wartościami statycznymi.Można skonfigurować ustawienia alarmowe dla każdej aktywnej wartości statycznej i ustawienia zagrożenia dla dowolnych dwóch aktywnych wartości statycznych.

Informacje o zamówieniu
Szczegółowy wykaz homologacji dla poszczególnych krajów i produktów można znaleźć w szybkim przewodniku dotyczącym homologacji (108M1756), dostępnym na stronie Bently.com.

Monitor3500/42M - AA - BB
A: Typ modułu I/O
Patrz rodzaje modułów I/O na stronie 12.
B: Opcja zatwierdzenia obszarów niebezpiecznych
00 Brak
01 CSA / NRTL / C (klasa 1, dział 2)
02 ATEX / IECEx / CSA (klasa 1, strefa 2) Opcja B02 jest dostępna tylko w przypadku A04, A05, A06 i A09

Rodzaje modułów I/O

01
128229-01
Prox/Seismic I/O Module z wewnętrznymi końcówkami Seismoprobe
Prox/Accel i Velomitor są obsługiwane, ale nie są zalecane.
02
128240-01
Prox/Seismic I/O Module z zewnętrznymi końcówkami
Sonda sejsmiczna
Prox/Accel i Velomitor są obsługiwane, ale nie są zalecane.
04
135489-01
Moduł I/O z barierami wewnętrznymi, końcówkami wewnętrznymi, 4 x Prox/Accel
Prox/Accel na kanałach od 1 do 4
05
135489-02
Moduł I/O z barierami wewnętrznymi, końcówkami wewnętrznymi, 2 x Prox/Accel i 2 x Velomitor
Prox/Accel na kanałach 1 i 2Velomitor na kanałach 3 i 4
06
135489-03
Moduł I/O z barierami wewnętrznymi, końcówkami wewnętrznymi, 4 x Velomitor
Velomitor na kanałach od 1 do 4
07
138708-01
Moduł absolutnego wejścia/wyjścia wału z wewnętrznymi końcówkami
Prox/Accel lub Velomitor lub Seismorprobe
08
138700-01
Moduły absolutnego wejścia/wyjścia węzła z końcówkami zewnętrznymi
Prox/Accel lub Velomitor lub Seismorprobe
09
140471-01
Moduł I/O Prox/Velom z wewnętrznymi końcówkami
Prox/Accel, Velomitor lub HTVS
10
140482-01
Moduł I/O Prox/Velom z końcówkami zewnętrznymi
Prox/Accel, Velomitor lub HTVS

Zdjęcia:
