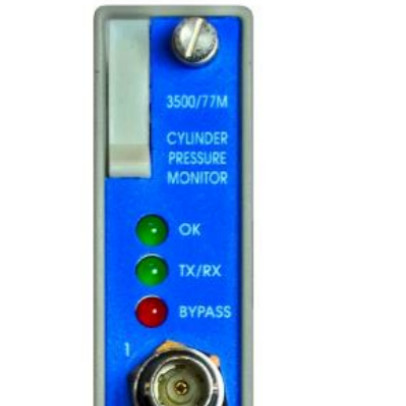

Produkt:Bently Nevada 3500/77M-03-00 176449-07 Recip Silnik ciśnienia

Opis
3500/77M Recip Cylinder Pressure Monitor to 4-kanałowy monitor, który przyjmuje dane wejściowe z zatwierdzonych przez Bently Nevada przetworników ciśnienia,warunki sygnału do wykonywania różnych pomiarów ciśnienia dla sprężarek kołowych, i porównuje sygnały uwarunkowane z programowanymi przez użytkownika
Alarmy.

Głównym celem monitora 3500/77M jest zapewnienie:

Ochrona maszyny poprzez ciągłe porównanie monitorowanych parametrów z ustawionym alarmem
punktów ustawionych do uruchamiania alarmów.

Istotne informacje o maszynie dla personelu obsługującego i utrzymującego.

W zależności od konfiguracji, każdy kanał zazwyczaj uwarunkowuje sygnał wejściowy w celu zapewnienia różnych parametrów zwanych zmiennami mierzonymi.Użytkownicy mogą skonfigurować ustawienia Alert dla każdej aktywnej zmierzonej zmiennej oraz ustawienia Danger dla dowolnych dwóch aktywnych zmierzonych zmiennych..

Każdy kanał 3500/77M będzie dostarczał osiem mierzonych wartości zmiennych, które odnoszą się do pracy ciśnienia cylindru.
Ciśnienie wyładowania
Ciśnienie odsyskowe
Maksymalne ciśnienie
Minimalne ciśnienie
Współczynnik kompresji

Trzy zmienniki pomiarowe łączą jedną lub więcej wartości kanału z skonfigurowanymi parametrami mechanicznymi w celu obliczenia ich wartości:
Przetłoczenie szczytowe pręta
Szczytowe napięcie pręta
Stopień odwrócenia pręta

Informacje o zamówieniu
Szczegółowy wykaz zatwierdzeń dla poszczególnych krajów i produktów znajduje się w instrukcji zatwierdzenia
Przewodnik referencyjny (108M1756) dostępny na stronie Bently.com.
Monitor ciśnienia w cylindrze
3500/77M-AA-BB
A: Typ modułu I/O
0 3 Ciśnienie cylindrów I/O z wewnętrznymi końcami.
0 4 Ciśnienie cylindrów I/O z końcami zewnętrznymi

B: Opcja zatwierdzenia przez agencję
0 0 Brak
0 1 CSA/NRTL/C
0 2 ATEX/IECEx/CSA

Części zamienne i akcesoria
176449-07 3500/77M Monitor ciśnienia cylindra.
143729-01 Moduł wewnętrznych końcówek I/O ciśnienia cylindrów dla zatwierdzonych przez firmę trzecią przetworników ciśnienia
143737-01 Moduł wejścia/wyjścia ciśnienia cylindrów z końcówkami zewnętrznymi dla zatwierdzonych przez Bently przetworników ciśnienia
