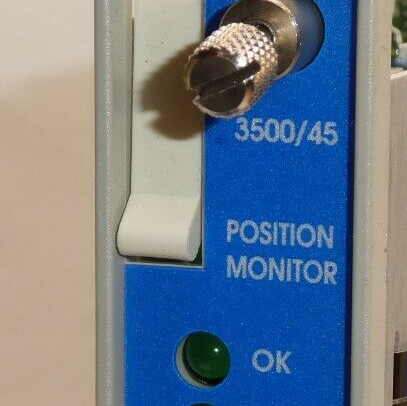

Produkt:Bently Nevada 3500/45-01-00 176449-04 Monitor Pozycji

Opis
Monitor Pozycji 3500/45 to 4-kanałowe urządzenie, które akceptuje sygnały wejściowe z przetworników zbliżeniowych, obrotowych przetworników położenia (RPT), liniowych zmiennych transformatorów różnicowych prądu stałego (DC LVDT), liniowych zmiennych transformatorów różnicowych prądu zmiennego (AC LVDT) i potencjometrów obrotowych. Monitor przetwarza sygnał wejściowy i porównuje przetworzone sygnały z zaprogramowanymi przez użytkownika alarmami.
Typ pomiaru i wejścia przetwornika określają, które moduły I/O są wymagane. Zobacz Typy Przetworników dla Pomiarów Położenia na stronie 10., Zobacz Rysunki i Wykresy na stronie 12. oraz Zobacz Moduły I/O dla AC LVDT i Potencjometrów Obrotowych na stronie 14.

Możesz zaprogramować każdy kanał za pomocą oprogramowania konfiguracyjnego 3500 Rack, aby wykonywać następujące funkcje:
Położenie osiowe (osiowe)
Rozszerzalność różnicowa
Standardowa pojedyncza rampa rozszerzalności różnicowej
Niestandardowa pojedyncza rampa rozszerzalności różnicowej
Podwójna rampa rozszerzalności różnicowej
Uzupełniająca rozszerzalność różnicowa
Rozszerzalność obudowy
Pozycja zaworu

Kanały monitora są programowane parami i mogą wykonywać do dwóch z tych funkcji jednocześnie. Na przykład, kanały 1 i 2 mogą wykonywać jedną funkcję, podczas gdy kanały 3 i 4 mogą wykonywać tę samą lub inną funkcję.

Głównym celem Monitora Pozycji 3500/45 jest zapewnienie:
Ochrony maszyn poprzez ciągłe porównywanie monitorowanych parametrów z skonfigurowanymi punktami alarmowymi w celu uruchamiania alarmów

Podstawowych informacji o maszynie dla personelu operacyjnego i konserwacyjnego

Każdy kanał, w zależności od konfiguracji, zazwyczaj przetwarza sygnał wejściowy w celu generowania różnych parametrów zwanych zmiennymi mierzonymi. Możesz ustalić punkty alarmowe dla każdej aktywnej zmiennej mierzonej i punkty niebezpieczeństwa dla dowolnych dwóch aktywnych zmiennych mierzonych.

Informacje dotyczące zamawiania
Szczegółową listę zatwierdzeń specyficznych dla danego kraju i produktu można znaleźć w Przewodniku Szybkiego Odniesienia do Zatwierdzeń (108M1756) dostępnym na stronie Bently.com.
Monitor Pozycji3500/45-AA-BB

A: Typ modułu I/O
01 Moduł I/O Pozycji z wewnętrznymi zakończeniami (Proximitor, RPT, DC LVDT)
02 Moduł I/O Pozycji z zewnętrznymi zakończeniami (Proximitor, RPT, DC LVDT)
03 Dyskretny moduł I/O Pozycji TMR z zewnętrznymi zakończeniami (Proximitor lub DC LVDT)
04 Szynowy moduł I/O Pozycji TMR z zewnętrznymi zakończeniami (Proximitor)
05 Moduł I/O Pozycji AC LVDT z wewnętrznymi zakończeniami
06 Moduł I/O Pozycji AC LVDT z zewnętrznymi zakończeniami
07 Moduł I/O Pozycji potencjometru obrotowego z wewnętrznymi zakończeniami
08 Moduł I/O Pozycji potencjometru obrotowego z zewnętrznymi zakończeniami

B: Zatwierdzenie agencji
00 Brak
01 CSA / NRTL / C (Klasa 1, Dział 2)
02 ATEX / IECEx / CSA (Klasa 1, Strefa 2)

Musisz zamówić zewnętrzne bloki zaciskowe i kable osobno dla każdego modułu I/O z zewnętrznymi zakończeniami.

W przypadku używania Monitora Pozycji 3500/45 w aplikacji TMR, pomiar pozycji zaworu jest niedostępny, a pomiary rozszerzalności obudowy są obsługiwane tylko dla Dyskretnego TMR.

Części zamienne
176449-04 Monitor Pozycji 3500/45
135137-01 Moduł I/O Pozycji z wewnętrznymi zakończeniami do użytku z Proximitorami, RPT lub DC LVDT
135145-01 Moduł I/O Pozycji z zewnętrznymi zakończeniami do użytku z Proximitorami, RPT lub DC LVDT
139554-01 Moduł I/O Pozycji AC LVDT z wewnętrznymi zakończeniami do użytku z AC LVDT
