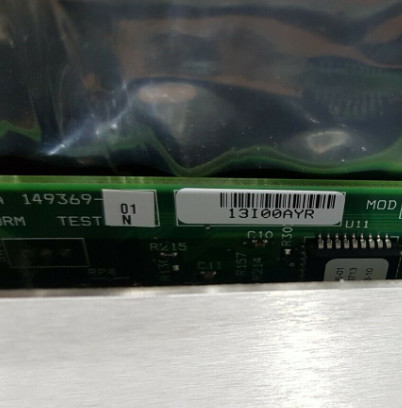

Produkt:Bently Nevada 3500/25-01-01-00 149369-01 Ulepszony moduł Keyphasor

Opis
Moduł 3500/25 Enhanced Keyphasor to moduł o połowie wysokości, dwukanałowy, używany do dostarczania sygnałów Keyphasor do modułów monitorujących w szafie 3500. Moduł odbiera sygnały wejściowe z sond zbliżeniowych lub przetworników magnetycznych i konwertuje sygnały na cyfrowe sygnały Keyphasor, które wskazują, kiedy znak Keyphasor na wale pokrywa się z przetwornikiem Keyphasor. System ochrony maszyn 3500 może akceptować do czterech sygnałów Keyphasor dla normalnej konfiguracji i do ośmiu sygnałów Keyphasor w konfiguracji sparowanej.

Uwaga: Sygnał Keyphasor to impuls raz na obrót lub wiele zdarzeń na obrót z obracającego się wału lub koła zębatego, używany do zapewnienia precyzyjnego pomiaru czasu. Pozwala to modułom monitorującym 3500 i zewnętrznemu sprzętowi diagnostycznemu na pomiar prędkości obrotowej wału i parametrów wektorowych, takich jak amplituda i faza wibracji 1X.

Ulepszony moduł Keyphasor to ulepszony moduł systemu 3500. Oferuje rozszerzone możliwości przetwarzania sygnału Keyphasor w porównaniu z poprzednim projektem, zachowując pełną kompatybilność wsteczną pod względem formy, dopasowania i funkcji z istniejącymi modułami Keyphasor do użytku w starszych systemach. Moduł Keyphasor, PWA 125792-01, jest całkowicie zastąpiony przez nowszy
moduł 149369-01.

Gdy wymagane jest wejście Keyphasor systemu dla aplikacji potrójnej modułowej redundancji (TMR), system 3500 powinien wykorzystywać dwa moduły Keyphasor. W tej konfiguracji moduły działają równolegle, aby zapewnić zarówno podstawowy, jak i wtórny sygnał Keyphasor do innych modułów w szafie. System z więcej niż czterema wejściami Keyphasor może używać konfiguracji sparowanej, pod warunkiem, że nie ma więcej niż czterech podstawowych sygnałów wejściowych Keyphasor. Konfiguracja sparowana wymaga dwóch kolejnych pozycji monitorowania w górnej/dolnej lub obu pozycjach w połowie gniazda. Cztery moduły Keyphasor zaakceptują cztery
podstawowe i cztery zapasowe kanały wejściowe i zapewnią cztery kanały wyjściowe (jeden na moduł). Możliwa jest również konfiguracja dwóch sparowanych i jednego niesparowanego (łącznie trzy moduły Keyphasor). W takiej konfiguracji użytkownik może skonfigurować jeden niesparowany Keyphasor (zamówić albo dwie 2-kanałowe, albo jedną 1-kanałową i jedną 2-kanałową opcję)

Moduł izolowanego wejścia/wyjścia Keyphasor jest przeznaczony do zastosowań, w których sygnały Keyphasor są połączone równolegle z wieloma urządzeniami i wymagają izolacji od innych systemów, takich jak system sterowania. Moduł izolowanego wejścia/wyjścia został stworzony specjalnie do zastosowań z przetwornikami magnetycznymi, ale jest kompatybilny i zapewni izolację dla zastosowań z Proximitor*, o ile zapewnione jest zewnętrzne zasilanie. Należy pamiętać, że celem tego modułu wejścia/wyjścia było przede wszystkim mierzenie prędkości wału, a nie fazy. Moduł może zapewniać pomiary fazy, ale to wejście/wyjście wprowadza nieznacznie większe przesunięcie fazowe niż wersja bez izolacji wejścia/wyjścia. Rysunek 1 pokazuje wielkość przesunięcia fazowego, które moduły izolowanego wejścia/wyjścia dodadzą przy różnych prędkościach maszyny.

Ulepszone funkcje produktu obejmują generowanie sygnałów zdarzeń raz na obrót z wejść wielu zdarzeń na obrót, oprogramowanie układowe z możliwością aktualizacji w terenie oraz raportowanie danych zarządzania zasobami.

Opis produktu
Ulepszony moduł Keyphasor
3500/25-AXX-BXX-CXX

A: Liczba kanałów
0 1 Pojedyncza karta Keyphasor 2-kanałowa o połowie wysokości (zamów dla 2 kanałów)
0 2 Dwie karty Keyphasor 2-kanałowe o połowie wysokości (zamów dla 4 kanałów)

B: Typ modułu wejścia/wyjścia
0 1 Moduł wejścia/wyjścia z wewnętrznymi zakończeniami
0 2 Moduł wejścia/wyjścia z zewnętrznymi zakończeniami
0 3 Wewnętrzne bariery wejścia/wyjścia z wewnętrznymi zakończeniami
0 4 Izolowany moduł wejścia/wyjścia z wewnętrznymi zakończeniami
0 5 Izolowany moduł wejścia/wyjścia z zewnętrznymi zakończeniami

C: Opcja zatwierdzenia przez agencję
0 0 Niewymagane
0 1 CSA/NRTL/C (Klasa 1, Div 2)
0 2 ATEX/CSA (Klasa 1 Strefa 2)

Części zamienne
149369-01 Ulepszony moduł Keyphasor
Uwaga: Ten moduł można zamówić jako bezpośredni zamiennik modułu Keyphasor 125792-01.
125800-01 Moduł wejścia/wyjścia Keyphasor (zakończenia wewnętrzne)
126648-01 Moduł wejścia/wyjścia Keyphasor (zakończenia zewnętrzne)
125800-02 Izolowany moduł wejścia/wyjścia Keyphasor (zakończenia wewnętrzne)
126648-02 Izolowany moduł wejścia/wyjścia Keyphasor (zakończenia zewnętrzne)
135473-01 Moduł wejścia/wyjścia Keyphasor (bariery wewnętrzne i zakończenia wewnętrzne)
