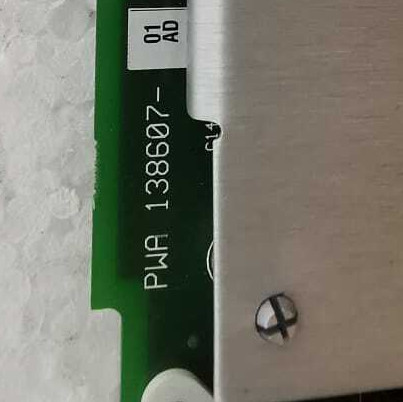

Bently Nevada 3500/22M-01-01-00 138607-01 Przejściowy interfejs danych


Produkt:Bently Nevada 3500/22M-01-01-00 138607-01 Przejściowy interfejs danych

Opis
3500 Transient Data Interface (TDI) to interfejs między systemem monitorowania 3500 a oprogramowaniem do zarządzania maszynami GE® System 1*.TDI łączy możliwości modułu 3500/20 Rack Interface Module (RIM) z możliwościami zbierania danych procesora komunikacyjnego takiego jak TDXnet.

TDI działa w przedziale RIM stoiska 3500 w połączeniu z monitorami serii M (3500/40M, 3500/42M itp.).) do ciągłego zbierania danych o stanie stacjonarnym i przejściowych formach fal i przekazywania tych danych za pośrednictwem łącza Ethernet do oprogramowania hosta. (patrz sekcja Kompatybilność na końcu niniejszego dokumentu) Przechwytywanie danych statycznych jest standardowe w TDI,Jednakże użycie opcjonalnego dysku umożliwiającego obsługę kanału pozwoli TDI również na przechwytywanie danych dynamicznych lub przejściowychTDI oferuje ulepszenia w kilku obszarach w porównaniu z poprzednimi procesorami komunikacyjnymi i zawiera funkcję procesora komunikacji w systemie 3500 rack.

Chociaż TDI zapewnia pewne funkcje wspólne dla całego regału, nie jest częścią krytycznej ścieżki monitorowania i nie ma wpływu na prawidłowe, normalne działanie całego systemu monitorowania.Każdy stojak 3500 wymaga jednego TDI lub RIM, który zawsze zajmuje gniazdo 1 (obok zasilania).

W przypadku zastosowań TMR System 3500 wymaga wersji TMR TDI. Oprócz wszystkich standardowych funkcji TDITMR TDI wykonuje również “porównanie kanałów monitorujących”. Konfiguracja TMR 3500 wykonuje głosowanie monitora przy użyciu konfiguracji określonej w opcjach monitora.
redundantnych monitorów; jeżeli TDI wykryje, że informacje z jednego z tych monitorów nie są już równoważne (w zakresie konfigurowanym w procentach) z informacjami z dwóch pozostałych monitorów,to będzie oznakować monitor jako błąd i umieścić zdarzenie w System Event List.

Informacje o zamówieniu
Wykaz opcji i numery części
Moduł TDI 3500/22M i I/O
Wymagania dotyczące:

A: Typ interfejsu danych przejściowych
0 1 Norma (użytkowanie w standardowych aplikacjach monitorowania)
0 2 TMR (Używane tylko w zastosowaniach wymagających potrójnej modułowej konfiguracji redundantnej).

B: Typ modułu I/O
0 1 10Base-T/100Base-TX Ethernet moduł I/O

0 2 100Base-FX (Włókno optyczne) Ethernet I/O module

C: Opcja zatwierdzenia przez agencję
0 0 Brak
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Zastępki
288055-01
Standardowy moduł interfejsu danych przejściowych z kablem USB
288055-02
Moduł interfejsu TMR Transient Data z kablem USB
100M2833
10 stóp A do B kabel USB
146031-01
Moduł I/O 10Base-T/100Base-TX
146031-02
Moduł I/O 100Base-FX (Włókno optyczne)
147364-01
3500 Moduł wyjściowy sygnału z buforem

Zastępki
125744-02
Standardowy moduł interfejsu stojówki
125744-01
Moduł interfejsu półki TMR
135031-01
Moduł I/O RIM z modemem
Interfejs
125768-01
Moduł I/O RIM z RS232/RS422
Interfejs
125760-01
Moduł I/O zarządcy danych
04425545
Śrubka do uziemienia nadgarstka (do jednorazowego użytku)
00801286
IC zegara w czasie rzeczywistym
128755-01
IC oprogramowania układowego (dla PWA 125744-01 Rev P lub nowszego, lub dla PWA 125744-02 Rev N lub nowszego)
00580441
Główka złącza, wewnętrzne zakończenie, 3-pozycja, zielony
00580436
Główka złącza, wewnętrzne zakończenie, 6-pozycja, zielony
129768-01
Podręcznik obsługi i konserwacji RIM

Produkty:
3500/20-01-01-00
3500/20-01-02-00
3500/20-02-02-00
3500/15
3500/20
3500/22M
3500/25
3500/32
3500/33
3500/40M
3500/42M
3500/45
3500/15 125840-01 /125840-02
3500/20 125768-01
3500/22M 146031-01
3500/25 125800-01/135473-01
3500/32 125720-01
3500/33 149992-01
3500/40M 125680-01/135489-04
3500/42M 128229-01
3500/50M 133442-01/136703-01
3500/53 133396-01/125736-01
3500/60 133819-01
3500/64
3500/92 125736-01/136188-02
3500/93 133323-01
